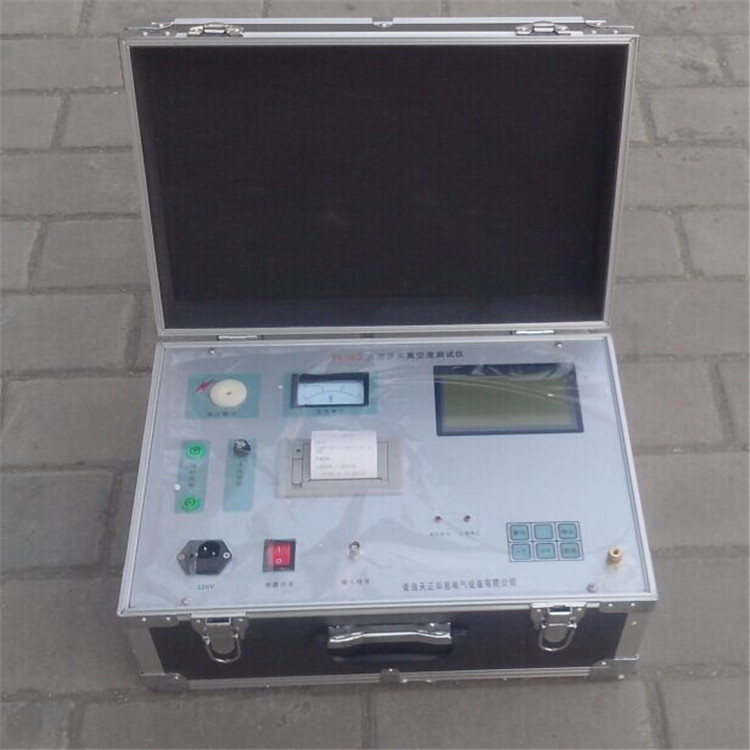

揭陽真空度開關測試儀本儀器不但可以用于橫磁場還可以用于縱磁場真空開關的測試。二、主要特點：基于電離電荷的采樣技術真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。 測試原理?將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽

揭陽真空度開關測試儀整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，經運算由液晶顯示屏顯示測得的真空度值。圖2 放電波形圖六、儀器面板說明1儀器面板布置圖注：1．儀器接地端；7. 液晶顯示器離子電流端；電源插座；3．磁場電壓-；9. 電源開關；4．磁場電壓＋； 10. 通訊口；5．高壓輸出端； 按鍵；6．打印機； 七、使用方法1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽

揭陽真空度開關測試儀真空開關真空度測試儀一、序言由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）THKD-Ⅳ型真空開關真空度測試儀是我公司在 THKD-Ⅲ型的基礎上根據現場用戶的反映改進的一代產品。它具有測試精度更高，穩定性更好，智能化程度更高的特點。真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。THKD-IV型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。

<揭陽>天正華意電氣設備有限公司
【三相直流指示儀表檢定裝置】揭陽 <揭陽>天正華意電氣設備有限公司

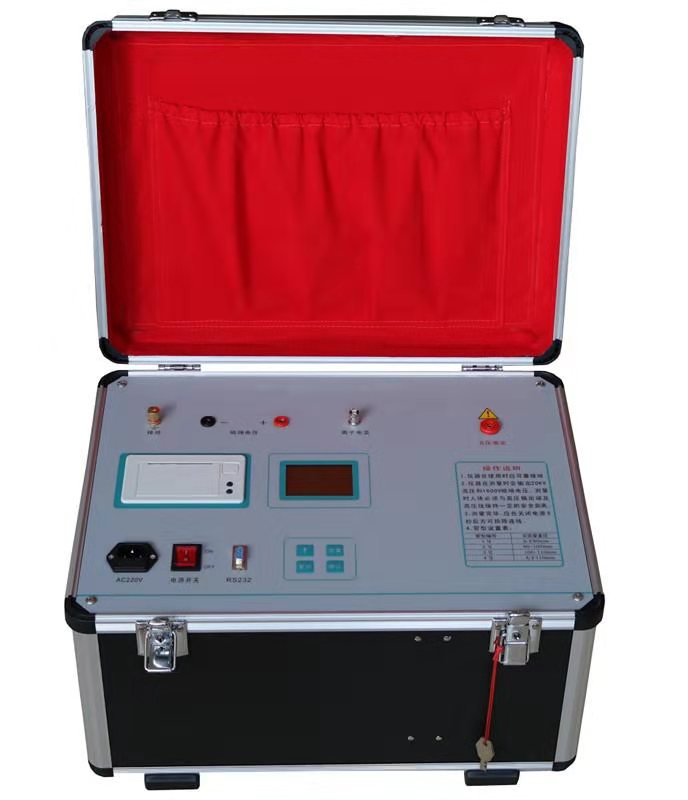

揭陽真空度開關測試儀整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，經運算由液晶顯示屏顯示測得的真空度值。圖2 放電波形圖六、儀器面板說明1 儀器面板布置圖注：1．儀器接地端 液晶顯示器； 2．離子電流端；8. 電源插座；3．磁場電壓-； 9. 電源開關；4．磁場電壓＋； 10. 通訊口；5．高壓輸出端；11. 按鍵；6．打印機； 七、使用方法1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，

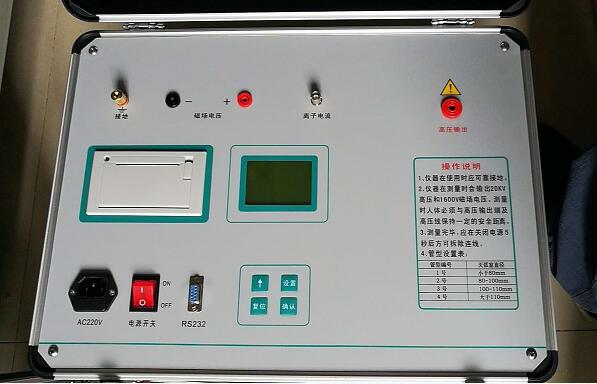

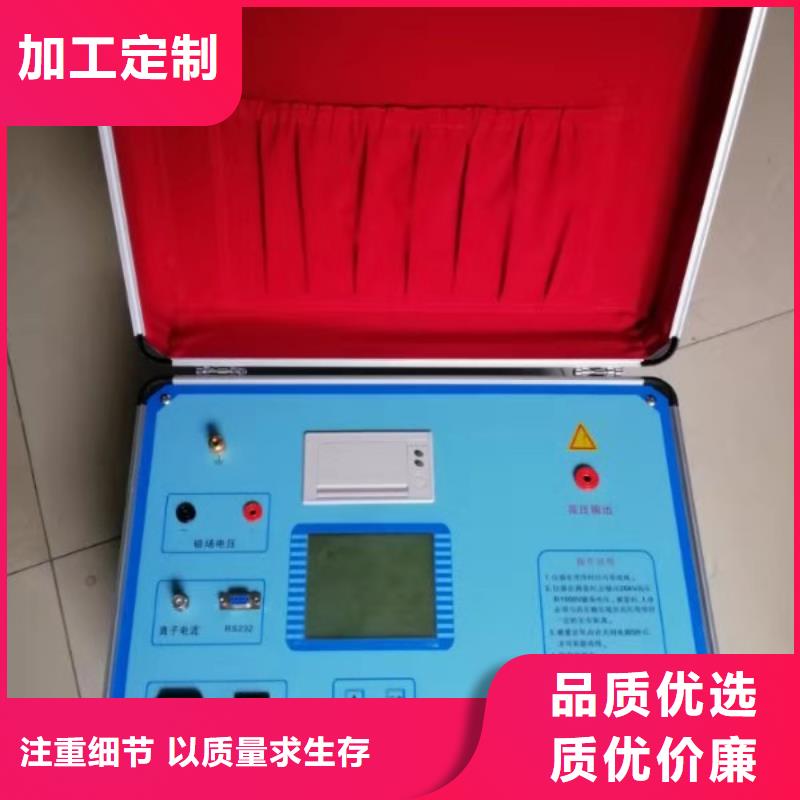

揭陽真空度開關測試儀如在0℃以下測試時請先將機器通電20分鐘后再使用。?空氣濕度：＜85％RH?輸入電源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度測試儀面板和外部接線圖面板介紹:1、離子電流輸出端：用于輸出測試所需的離子電流。（漏電流采樣端）2、磁控電流輸出端：用于輸出測試所需的磁控電流來加速電子流以減小外界的各種因素對測量精度的影響。3、高壓輸出端：用于輸出測試所需的高壓。（低2. 5萬伏高3萬伏）詳見3.3.5操作說明.4、外接電源:提供儀器所需的工作電壓。AC220V±10％ 50/60HZ)5、電源開關：控制儀器的總開關。6、管型：用于選擇與測試相對應的管型。7、真空度顯示：用于顯示檢測真空度的真實值。（讀數用科學計數法讀取）8、Pa（真空度）燈：用于指示當前讀數類型、單位9、A（電流）燈：用于指示當前讀數類型、單位。詳見3.3.4操作說明。10、高壓選擇開關：用于選擇測量所需的高壓等級，被測管型是10KV以上選用的位。10KV以下選用低檔位。11、磁控電壓：用于指示磁控線圈的電壓。12、按鍵：選擇鍵用于選擇管型，選擇鍵燈亮為有效；選擇管型后，選擇鍵燈滅為選中。上下鍵：用于上下翻動選擇所需的管型。打印鍵：在測量結束后，打印出測量的數據。打印鍵燈亮有效。校驗鍵：用于如可沒有可代用的參數，則可使用效驗鍵。這樣可直接出電離電流。一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。測量鍵：選好管型后，測量鍵燈亮表示開始測量。

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽
【三相直流指示儀表檢定裝置】揭陽 <揭陽>天正華意電氣設備有限公司

揭陽真空度開關測試儀對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。 漏電電流的處理對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10-4Pa數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。內置多條真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我廠 的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了很多真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入產品。因此 產品內置了很多真空滅弧室的測量曲線。這是國內外同類產品中的。完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。 產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。

揭陽真空度開關測試儀本儀器采用兩次啟動高壓的方法，若儀器次啟動高壓后又回到初始狀態，此時為儀器拒檢。應檢查真空管是否處于合的狀態，如不是，則該管已嚴重漏氣或完全泄漏。（6）打?。?若需打印測試數據，則按[確認鍵]返回主菜單，按[選擇鍵]使[←]至打印測試數據，再按[打印鍵]，即可打印出所有測量數據。五、硬件構造：SH-25-III的硬件大致分為四部分1、CPU主控單元該部分用于接收用戶指令，控制顯示器進行各種顯示，產生高壓單元所需的脈沖信號，及對磁控電流控制單元發出各種控制指令，負責整個測量過程的時序控制，該單元是整個系統的主體。2、高壓與磁控電流控制板高壓部分將控制部分送來的具有一定占空比的信號進行功率放大，驅動高壓變壓器，從而產生測量所需的高壓。磁控電流控制部分用于接收控制部分的指令，進行充電，閥值比較，狀態回送及啟動磁控電流等操作。3、按鍵與顯示板按鍵部分用于用戶指令，操縱按鍵使儀器處于不同的工作狀態。顯示部分用于顯示系統的各種參數。4、打印機用于打印輸出所測量的參數，打印結果如下所示：TESTED BUIC-Ⅲ?TESTED BYUC-ⅢPRESSURE：3.260E-5Pa?CURRENT：2.621E-6A（真空度值）（漏電流值）TUBE NO： （管編號）?TUBE NO： （管編號）TUBE TYPE：（管型）TUBE TYPE：（管型）DATE： （日期）? DATE： （日期）TEST REPORT TEST REPORT（檢驗記錄）（檢驗記錄）

<揭陽>天正華意電氣設備有限公司
【三相直流指示儀表檢定裝置】揭陽 <揭陽>天正華意電氣設備有限公司

揭陽真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分斷狀態的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽

揭陽真空度開關測試儀 真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有性的出廠編號 用以裝配真空斷路的真空滅孤室內的氣體壓力應低于1.33×10-3Pa 真空斷路的允許貯存期不短于15年。（以下內容從略。）附錄B：中華人民共和國行業標準10～35KV戶內高壓真空斷路器 DL 403－91訂貨技術條件1 范圍范圍1.1 適用范圍本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。1.2 引用的標準真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：GB3309《高壓開關設備常溫下的機械試驗》；GB311.1《高壓輸變電設備的絕緣配合》；GB11022《高壓開關設備通用技術條件》；GB763《交流高壓電器在長期工作時的發熱》；GB2421～2424《電工電子產品基本環境試驗規程》；GB2706《交流高壓電器動、熱穩定試驗方法》；1.3 使用環境條件（以下內容從略）。2 額定參數（中間內容從略）。中華人民共和國能源部 1991－03－06批準 實施2 真空開關管（即滅孤室）的有效期15～20年。在允許期之末，真空開關管的真空度不得大于6有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。額定參數配合（以下內容從略。3結構和技術要求（以下內容從略）。4試驗項目、試驗方法與檢驗規則（中間內容從略）儲存期的檢查在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn＋1由下式計算儲存期T（a）tn值根據需要確定，但不得少于7d。注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。5出廠檢驗（以下內容從略）。6標志、包裝、運輸和保管（以下內容從略）。單位名稱：青島天正華意電氣設備有限公司稅

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽 【三相直流指示儀表檢定裝置】揭陽 <揭陽>天正華意電氣設備有限公司

揭陽真空度開關測試儀隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-5～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。本公司推出的TH-IV真空度測試儀結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。二、主要特點1、可定量測量各種型號真空開關滅弧室內的真空度；2、現場測量時不需拆卸真空開關；3、測試結果準確可靠；4、液晶漢字顯示，操作更加簡單方便；5、可保存、打印、查看測試的試驗數據；6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；7、儀器重量輕，攜帶方便；

揭陽真空度開關測試儀使用注意事項：1、該儀器屬精密儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因為表面不清潔可能使漏電的變化值大于電離電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較。3、使用時，高壓輸出線不得觸及人體，以防觸電。4、高壓指示燈亮時，不要觸及高壓線和磁控電流線，以防觸電。5、拆裝打印紙在儀器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。6、本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。7、本儀器真空度測量范圍在1×10-1～1×10-5之間離子電流測量范圍在1×10-3～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于10-4時建議該真空管報廢。8、若真空管內壓力等于大氣壓(即真空管破損)，本儀器測量范圍內 本儀器則拒絕檢測，返回初始狀態。（注：擊穿后，儀器有可能出現顯示不正常，此時，按“復位鍵”，儀器回到正常狀態。）

<揭陽>天正華意電氣設備有限公司

揭陽真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

<揭陽>天正華意電氣設備有限公司
【三相直流指示儀表檢定裝置】揭陽 <揭陽>天正華意電氣設備有限公司

揭陽真空度開關測試儀具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽
<揭陽>天正華意電氣設備有限公司

揭陽真空度開關測試儀技術參數：1. 真空度測量范圍： 1×10-1～1×10-52. 測 量 誤 差： ＜10％3. 測 量 分 辨 率： 10-5pa4. 允許環境溫度： -20℃～50℃5. 空 氣 濕 度： ≤80％RH6. 電 源： AC，220V，50Hz±10％7. 外 型 尺 寸： 420×290×210（mm）8. 重 量： 8kg 四、使用說明： 真空度測試儀是真空滅弧室的真空度的鑒定設備。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上有更好的準確性，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用兩次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有26條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量可靠，造型美觀，使用方便。本儀器分兩種用途使用：1、用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定操作面板示意圖

【三相直流指示儀表檢定裝置】揭陽

揭陽真空度開關測試儀選擇參數5，顯示器檢查：此時，顯示器逐筆點亮，六位一致不多筆畫少筆畫。檢查完畢需按【復位鍵】。選擇參數6，啟動高壓：這時，高壓指示燈亮，高壓產生，顯示器后四位顯示高壓值，單位是萬伏。做該項檢查時，注意高壓線位置，以免發生危險。3.2.5選擇參數7，內部數據存儲器檢查：儀器內計算機對內部數據存儲器進行嚴格檢查，顯示器顯示出正在接受檢查的單元的地址，若出錯，則計算機停止檢查，顯示器的值即是出錯地址。單元編號以8000H—9FFFH，當接近9FFFH時，按住上下鍵，則檢查結束時，退出該項檢查，反之，則重復檢查。3.3管型選擇3.3.1測量時，首先確認真空泡管型。參照說明書內附錄一或附錄二。將真空泡管型對 應的曲線號輸入儀器顯示窗口管型內。3.3.2若說明書中沒有標明所測量的管型時，可于現場量出真空泡直徑（外徑），尋找對應的曲線號即可。應注意的是測量時尺寸盡量相近，并且接線方式相同。3.3.3 使【選擇鍵】有效，然后用↑鍵↓鍵調整管型參數，調出所需的曲線號（詳見第二章儀器介紹/性能特點/第三節）3.3.4如果沒有可代用的參數，則可使【校驗鍵】有效，這樣可直接給出電離電流，一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。3.3.5被測管型是10KV以上選用選擇開關位，10KV以下選用選擇開關低檔位。3.4 測量3.4.1管型確定后，按下【選擇鍵】退出選擇，按下【測量鍵】。

<揭陽>天正華意電氣設備有限公司 【三相直流指示儀表檢定裝置】揭陽

揭陽真空度開關測試儀本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。二、技術指標1、檢測對象：各種型號真空開關管。2、檢測方法：采用新型勵磁線圈進行真空管的不拆卸測量。3、適用范圍：本儀器為一機多用型，可測多種型號真空開關。4、檢測范圍： 10-5—10-1 Pa 5、測量精度： 10-5—10-4 Pa ， 10％ 10-4—10-3 Pa ， 10％10-3—10-2 Pa ， 10％10-2—10-1 Pa ， 10％6、磁場電壓： 1700V7、脈沖電場高壓：30KV8、測試真空度時開關管開距：正常使用開距。9、使用環境： -20℃~40℃10、主機重量：24kg11、外形尺寸：410×320×370(mm)12．采樣器：磁控線圈三、儀器測試原理將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或將新型電磁線圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。
