攀枝花變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向對比(歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半區波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

<攀枝花>天正華意電氣設備有限公司

攀枝花變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

的攀枝花三路直流電阻測試儀生產廠家

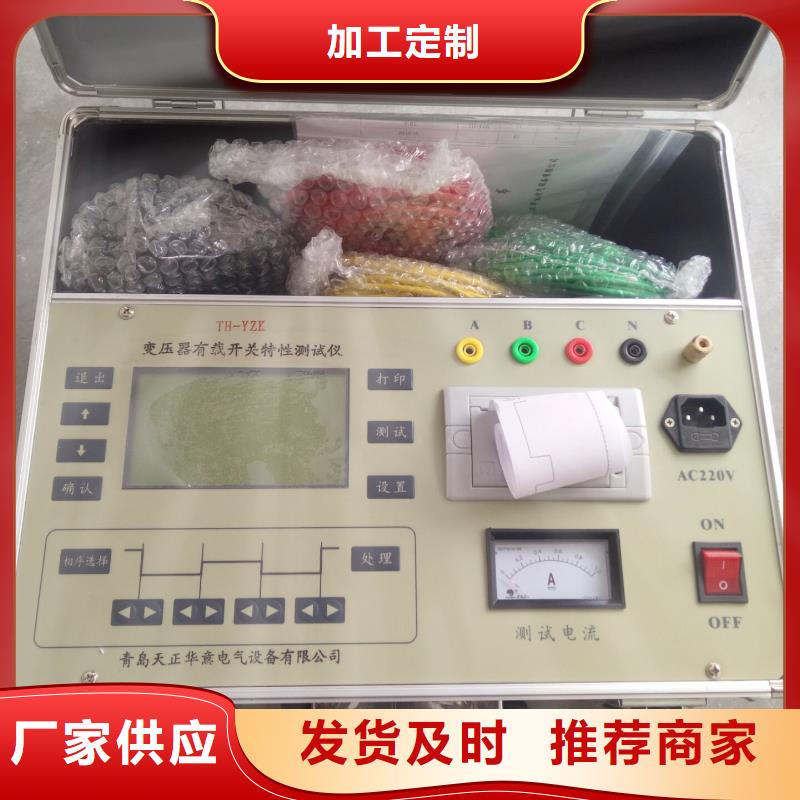

攀枝花變壓器有載開關測試儀主要功能特點1.本測試裝置采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。2.本測試裝置采用交直流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。3.采用本測試裝置測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。4.本測試裝置具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。5.本測試裝置測試采樣速度高，采集速度達200 k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。6. 本測試裝置系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏書寫方式，系統支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

<攀枝花>天正華意電氣設備有限公司

攀枝花變壓器有載開關測試儀變壓器三相空載測試接線圖注：1、空載測試中，高壓側有高壓，請遠離！注意！2、三相空載測試中，低壓端施加到額定電壓，非測試端開路；負載測試中，高壓端施加到額定電流，低壓端可靠短路。3）單相的測量: 當需檢查變壓器單相故障時需用單相法測量。在主菜單界面選擇“單相測量”菜單，按“確認”鍵進入單相選擇菜單界面，如圖二十一： 圖二十一根據變壓器的聯結選擇不同測試相，需注意不同聯結單相折算三相公式不同，不能選錯！負載星接和空載星接是指變壓器測試中加壓側為星型接法，負載角接和空載角接是指變壓器加壓側為角型接法。 3.1)變壓器負載的單相測量①測試方法 在單相測量選擇菜單，選擇“負載星接”或“負載角接” ，按“確認”鍵進入負載的單相測量參數設置界面，同圖十五。輸入好參數后，按確認鍵進入測量界面如圖二十二： 圖二十二在此界面按“確認”鍵記錄當前所測繞組的參數，按“選擇”鍵選擇加壓繞組（AB、BC、CA依次循環顯示）；按“打印”鍵打印當前結果，按“存儲”鍵存儲當前數據；按“返回”鍵返回上一界面。測量完一相后，調壓器歸零斷電，改變外部到變壓器的接線，然后按“選擇”鍵選擇與之相對應的加壓繞組，調壓器升壓，升到額定電流后，按“確認”鍵記錄數據。AB、BC、CA三相測量完成后按“←”或“→”鍵顯示三相記錄數據和折算結果。

攀枝花變壓器有載開關測試儀在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。②接線方法 短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”。黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖七所示：圖七2）分相YN型測試①分相YN型測試是指變壓器高壓側為YN型連接的變壓器，其特點為可以使用單相法直接測出某一相的阻抗參數。在短路阻抗測量界面下選擇“2、分相YN型測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。輸入好參數后，按確認鍵進入測試界面，如圖八。圖八在此界面下，按“確認”鍵記錄當前所測繞組的參數，然后按“選擇”鍵更改加壓繞組，三相記錄完成后，按“←”或 “→”鍵”進行三相折算，顯示如圖九所示界面。此時按“返回”鍵可返回短路阻抗主菜單

<攀枝花>天正華意電氣設備有限公司 的攀枝花三路直流電阻測試儀生產廠家

攀枝花變壓器有載開關測試儀阻抗電壓進行了頻率校正（50Hz）。②接線方法短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖十七所示：圖十七 變壓器三相負載測試接線圖3、變壓器三相空載的測量 ①測試方法在主菜單界面選擇“三相空載”菜單，按“確認”鍵進入參數設置界面，如圖十八：圖十八按 “選擇”鍵選擇輸入項；←、→ 鍵用來選擇輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數（作為默認值）后進入測量界面。三相空載測試界面如圖十九： 圖十九在此測量界面按“打印”鍵可打印數據，按“存儲”鍵存儲數據，按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、電壓校正系數n=2；波形校正Po=Po′(1+d），d指電壓波形畸變系數，通常為負值。B、當試驗頻率f與額定頻率fr有差異、且偏差不大于±5%時，頻率校正如下：a、當磁通一定時，頻率和電壓成正比，施加電壓應用Uf′代替Ur，按下式計算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——頻率為f時，產生額定磁通的勵磁電壓，單位為kV；Ur ——頻率為額定值fr時的變壓器低壓側的額定電壓，單位為kV。(三表法測量應顯示相電壓，故本儀器中Uf為低壓側的額定相電壓即Uf= Uf′/ )b、空載損耗按冷軋硅鋼片校正。c、當試驗頻率與額定頻率相差不超過±5%時，測得的空載電流不需要校正。②接線方法將三相電源的“Ua”、“Ub”、“Uc”分別接入儀器輸入端子的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如變壓器有中性點，將中性點接到儀器的“出Uo”接線端子，變壓器的高壓側開路。

<攀枝花>天正華意電氣設備有限公司

攀枝花變壓器有載開關測試儀儀器內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機，大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。二、主要功能與特點：1. 短路阻抗的測量:用于變壓器的低壓短路阻抗實驗，可在同一屏幕下三相或單相顯示測量電壓、電流、有功功率、阻抗值、阻抗電壓百分比、電抗值、漏感值等參數。2. 空載損耗的測量:儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，并計算出變壓器的空載電流百分比和空載損耗。3. 負載損耗的測量:顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，儀器帶有頻率折算功能，能夠在較寬頻率范圍內準確測量。4. 分相測量:用于檢查三相變壓器單相繞組的缺陷或現場無三相電源的情況。分相測試采用單相電源，分別測量出每一個單相數據后，可自動折算成三相的參數。5. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。6. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。7. 儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相阻抗值、三相阻抗電壓百分比、三相電抗值、三相漏感值、三相平均電壓、平均電流、三相總功率和相關數據。儀器采用中文菜單，中文提示，操作簡單。8. 儀器備有U盤接口，可隨時將儀器內存儲的數據導入U盤，儀器測試時可直接存入U盤。9. 內置存儲器，掉電不丟失，儀器可存儲400組數據。11.系統自帶打印機，可打印測試數據， 也可打印內存瀏覽數據。12. 日歷、時鐘功能，可進行時間校準。

攀枝花變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

<攀枝花>天正華意電氣設備有限公司 的攀枝花三路直流電阻測試儀生產廠家

攀枝花變壓器有載開關測試儀儀器操作測試5.1測試前的準備：① 接地線：從儀器面板上的“〨接地端”連接到大地。② 按第四章“試驗接線”對應接線圖接線，檢查接線準確無誤。③ 將“電源調節”旋鈕逆時鐘旋轉調節到小位置。④ 將“電源啟停”按鈕置于彈起位置（指示燈熄滅），停止電源輸出。5.2主界面功能介紹：將電源線插入儀器的220V電源插座，打開電源開關，接通電源，程序啟動Windows XP系統，待程序啟動完畢，點擊圖標【有載開關測試系統】，程序進入測試主界面如下圖六所示。圖六5.3交流試驗測試操作流程 （參考圖八、圖九、圖十）5.3.1測試前設置相關參數信息設置：點擊菜單區中【信息設置】項，即可打開信息設置窗口，如圖七所示：用戶只需要對信息設置菜單中的【信息設置】項進行設置，不需要對其他三項（通道設置、AD設置、系統校準設置）進行設置或修改。參數設置方法：雙擊桌面上快捷〖文通〗圖標，選擇該功能的手寫或鍵盤輸入法，便可進行參數設置或修改。設置參數主要包括用戶信息和設備信息。這些信息要在系統數據庫中存儲，以便以后的查詢、打印報告等操作。信息設置中的“分接方式”參數設置，可以從主界面“分接方式”中設置，也可在該表格中設置，將該參數設置成與實際有載開關檔位的動作方向相同，便于記錄有載開關檔位的動作方向與測試波形的對應關系。

攀枝花變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。

---
