河池絕緣電阻測試儀 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲)。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。 6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

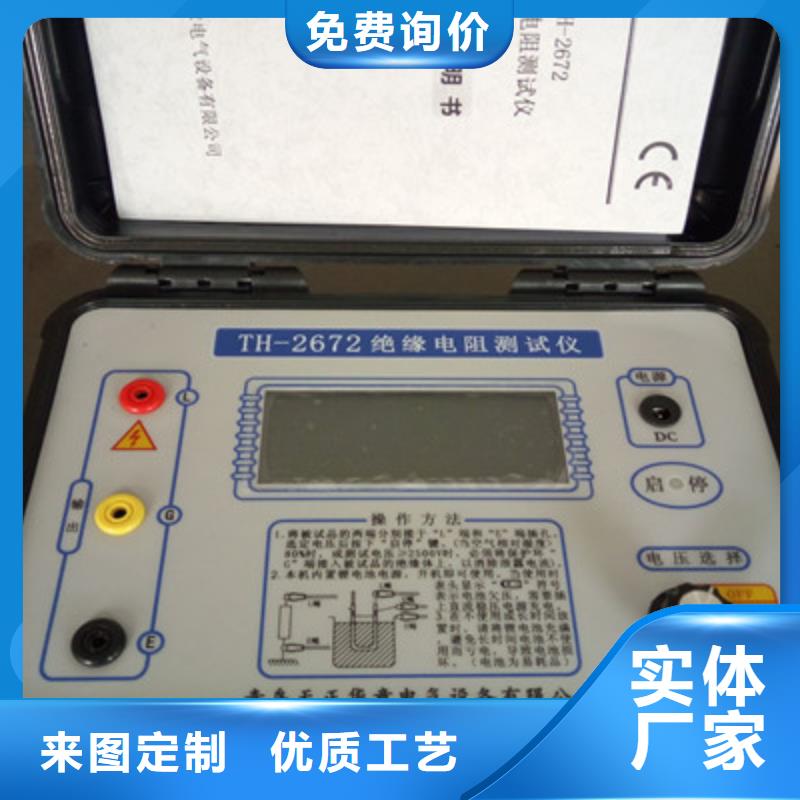

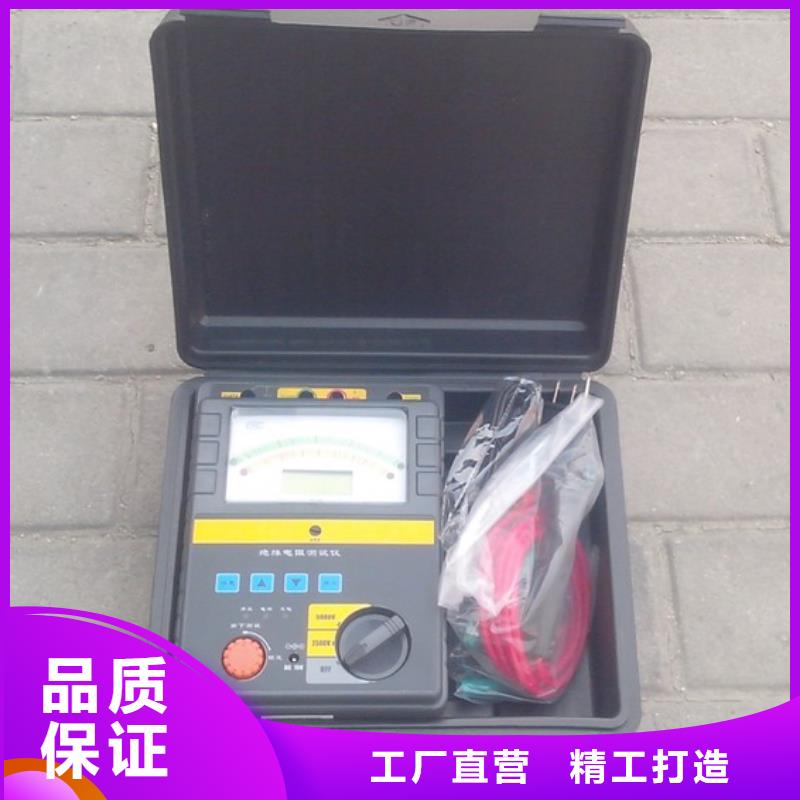

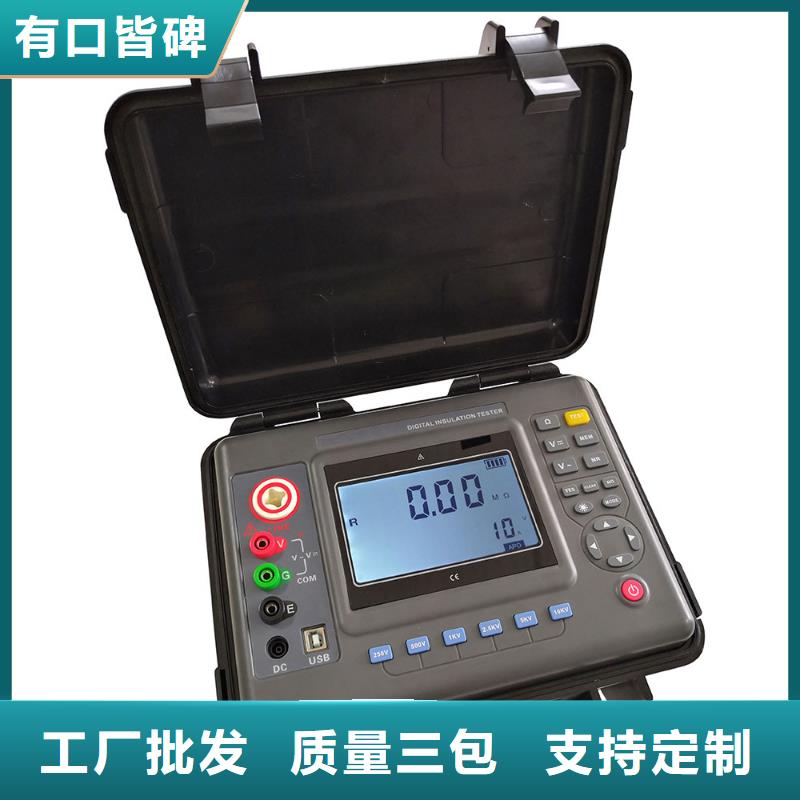

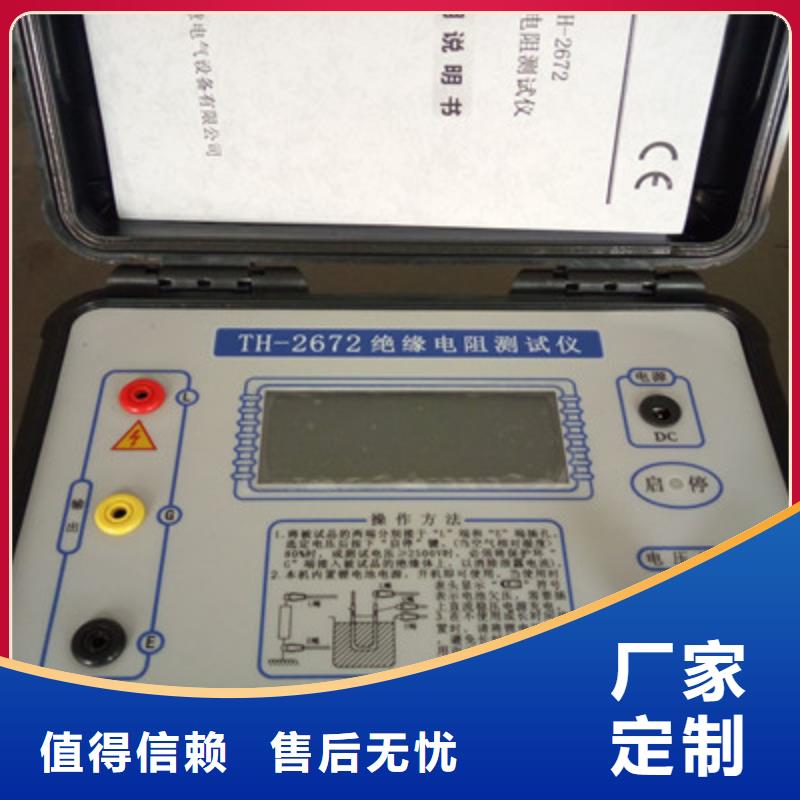

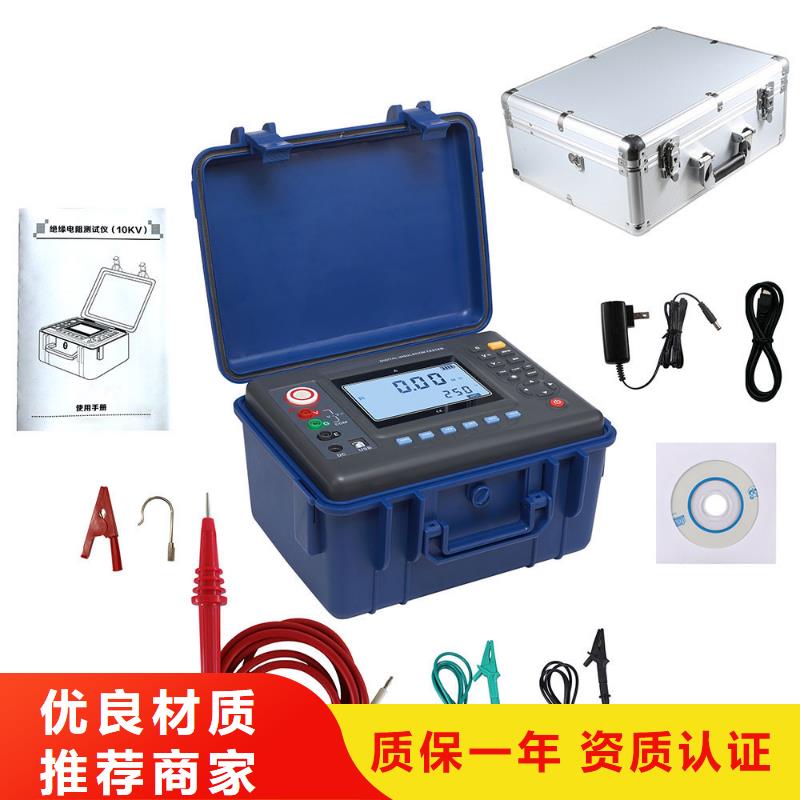

河池絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<河池>天正華意電氣設備有限公司 河池價格合理的直讀式等值鹽密度測試儀廠家

河池絕緣電阻測試儀 測試儀結構說明圖1檢測發射機手持接收機該測試儀由檢測發射機、手持接收機和絕緣操作桿三部分組成（如上圖）。使用時檢測發射機與絕緣操作桿連接，手持操作桿尾端接觸被測絕緣子，通過手持接收機控制進行測量。測量結果通過射頻傳輸至接收機，接收機接收測量結果進行顯示存儲等操作。四、設置及使用方法1. 檢查測量探頭檢測探頭是否松動、生銹或嚴重氧化。若出現松動，請緊固探頭固定螺母，使用測試儀測試之前必須確保探頭完好。2. 安裝測試儀 用自帶的連接件連接在絕緣桿上（根據被測電路的電壓等級按照規程選擇相應長度的絕緣桿）。測量時可根據不同測量位置旋轉檢測儀至合適角度。 3.參數設置將隨機配送的U盤插入手持接收機，撥動“電源鎖”至開鎖狀態，長按“檢測開關”按鍵開機。開機桌面如下：1）時間設置點按“時間”圖標進入時間設置界面如下：按照默認格式分布輸入年份、月份、日期、小時、分鐘、秒鐘。點按“OK”完成設置，點按“Cancel”取消設置2）桿塔號串號設置若需要存儲測量數據，在測量之前必須先輸入被測絕緣子串桿塔號和串號并以此來區分被測絕緣子。具體流程如下：首先插入U盤，點按“檢測”圖標進入如下界面點按GT（桿塔）后方編輯框，看到光標閃爍，輸入四位桿塔號（0000到9999）如0001號桿塔。點按CH（串號）后方編輯框，看到光標閃爍，輸入三位串號如1A1（位1代表回路號，第二位A代表A相，第三位1代表A相中的串）。

河池絕緣電阻測試儀 在使用該檢定裝置之前，請仔細閱讀本說明書，按有關要求和注意事項操作使用，會給您的工作帶來方便。1.概述絕緣電阻兆歐表檢定裝置是參考JJG622—1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005—2005《電子式絕緣電阻表檢定規程》，并依據JJG1072—2011《直流高壓高阻檢定規程》之要求設計制造的新型兆歐表檢定裝置，其測試電壓可達5KV，電阻輸出達1TΩ，各項指標均符合檢定規程的要求。本裝置采用全金屬外殼，人體可接觸到的部件均與接地端可靠連接，保障了使用者的。作為新一代的兆歐表檢定裝置，本裝置實現的電阻范圍、穩定性、在國內同類產品中處于梯隊。2.技術指標2.1電阻輸出技術指標:步進盤檔位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步進盤位數 10 10 10 10 10 10 10 10 10準確度等級 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2額定電壓電流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值電阻：100G（準確度等級5級），4個200G（準確度等級5級）組成。2.1.2電阻輸出范圍：100Ω~1011.111111GΩ.2.2電壓測量技術指標見表2表2量程（V） 手動量程（四位半直讀顯示）測量范圍（V） 0~1999.9V~5000V允許誤差 ±（1％RD±2D）輸入電阻 10GΩ±10％電源 9V（6F22層疊電池一節）2.3使用系統溫度：（20±5）℃，濕度：≤60％RH2.4運輸、貯存條件環境溫度：（－25~50）℃，相對濕度：25℃時≤85％RH2.5儀器結構：采用十進制步進開關，半封閉式金屬機箱，端電壓測量范圍0~5KV，端鈕電阻由1個100GΩ和4個200GΩ組成，電阻總輸出102~1012Ω。2.6兆歐表檢定裝置末列指標，均符合《直流高壓高阻器規程》之要求。2.7體積、重量：515mm×285mm×175mm，8kg。

<河池>天正華意電氣設備有限公司 河池價格合理的直讀式等值鹽密度測試儀廠家

河池絕緣電阻測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<河池>天正華意電氣設備有限公司
河池價格合理的直讀式等值鹽密度測試儀廠家 <河池>天正華意電氣設備有限公司

河池絕緣電阻測試儀規則及注意事項感謝您購買了本公司絕緣電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<河池>天正華意電氣設備有限公司
<河池>天正華意電氣設備有限公司 河池價格合理的直讀式等值鹽密度測試儀廠家
<河池>天正華意電氣設備有限公司 河池價格合理的直讀式等值鹽密度測試儀廠家

河池絕緣電阻測試儀左側欄目編號代表被測絕緣子串中的絕緣子片編號，右側欄目為瓷絕緣子絕緣電阻值，綠色代表大于500兆歐絕緣情況良好，紅色代表低于500兆歐絕緣情況惡化。右側柱狀百分比值為小于500兆歐低零值絕緣子占該串絕緣子總片數的百分比，下方為具體統計結果。4）絕緣電阻測量開機檢查時間若不準確按照1）中設置，檢查電量是否足夠本次檢測使用。按照2）中設置好桿塔號串號點按“OK”按鈕進入檢查界面如下：選擇合適長度的絕緣操作桿與采集發射機連接好，打開采集發射機電源開關，手握操作桿尾端使前端兩探針接觸被測絕緣子兩端金具如下圖：保持接觸良好，點按接收發射機上的“檢測開關”按鈕，測量結果即通過射頻傳輸至接收機并在左側列表及右側顯示框中同時顯示。測量完一串絕緣子后若需要保持則點按“SAVE”按鈕，數據自動保存，然后跳轉至桿塔串號輸入界面，輸入需要測量的下一串絕緣子串號，點按“OK”繼續測量。

<河池>天正華意電氣設備有限公司 河池價格合理的直讀式等值鹽密度測試儀廠家

河池絕緣電阻測試儀 在使用該檢定裝置之前，請仔細閱讀本說明書，按有關要求和注意事項操作使用，會給您的工作帶來方便。1.概述絕緣電阻兆歐表檢定裝置是參考JJG622—1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005—2005《電子式絕緣電阻表檢定規程》，并依據JJG1072—2011《直流高壓高阻檢定規程》之要求設計制造的新型兆歐表檢定裝置，其測試電壓可達5KV，電阻輸出達1TΩ，各項指標均符合檢定規程的要求。本裝置采用全金屬外殼，人體可接觸到的部件均與接地端可靠連接，保障了使用者的。作為新一代的兆歐表檢定裝置，本裝置實現的電阻范圍、穩定性、在國內同類產品中處于梯隊。2.技術指標2.1電阻輸出技術指標:步進盤檔位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步進盤位數 10 10 10 10 10 10 10 10 10準確度等級 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2額定電壓電流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值電阻：100G（準確度等級5級），4個200G（準確度等級5級）組成。2.1.2電阻輸出范圍：100Ω~1011.111111GΩ.2.2電壓測量技術指標見表2表2量程（V） 手動量程（四位半直讀顯示）測量范圍（V） 0~1999.9V~5000V允許誤差 ±（1％RD±2D）輸入電阻 10GΩ±10％電源 9V（6F22層疊電池一節）2.3使用系統溫度：（20±5）℃，濕度：≤60％RH2.4運輸、貯存條件環境溫度：（－25~50）℃，相對濕度：25℃時≤85％RH2.5儀器結構：采用十進制步進開關，半封閉式金屬機箱，端電壓測量范圍0~5KV，端鈕電阻由1個100GΩ和4個200GΩ組成，電阻總輸出102~1012Ω。2.6兆歐表檢定裝置末列指標，均符合《直流高壓高阻器規程》之要求。2.7體積、重量：515mm×285mm×175mm，8kg。

<河池>天正華意電氣設備有限公司 河池價格合理的直讀式等值鹽密度測試儀廠家

河池絕緣電阻測試儀 在使用該檢定裝置之前，請仔細閱讀本說明書，按有關要求和注意事項操作使用，會給您的工作帶來方便。1.概述絕緣電阻兆歐表檢定裝置是參考JJG622—1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005—2005《電子式絕緣電阻表檢定規程》，并依據JJG1072—2011《直流高壓高阻檢定規程》之要求設計制造的新型兆歐表檢定裝置，其測試電壓可達5KV，電阻輸出達1TΩ，各項指標均符合檢定規程的要求。本裝置采用全金屬外殼，人體可接觸到的部件均與接地端可靠連接，保障了使用者的。作為新一代的兆歐表檢定裝置，本裝置實現的電阻范圍、穩定性、在國內同類產品中處于梯隊。2.技術指標2.1電阻輸出技術指標:步進盤檔位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步進盤位數 10 10 10 10 10 10 10 10 10準確度等級 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2額定電壓電流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值電阻：100G（準確度等級5級），4個200G（準確度等級5級）組成。2.1.2電阻輸出范圍：100Ω~1011.111111GΩ.2.2電壓測量技術指標見表2表2量程（V） 手動量程（四位半直讀顯示）測量范圍（V） 0~1999.9V~5000V允許誤差 ±（1％RD±2D）輸入電阻 10GΩ±10％電源 9V（6F22層疊電池一節）2.3使用系統溫度：（20±5）℃，濕度：≤60％RH2.4運輸、貯存條件環境溫度：（－25~50）℃，相對濕度：25℃時≤85％RH2.5儀器結構：采用十進制步進開關，半封閉式金屬機箱，端電壓測量范圍0~5KV，端鈕電阻由1個100GΩ和4個200GΩ組成，電阻總輸出102~1012Ω。2.6兆歐表檢定裝置末列指標，均符合《直流高壓高阻器規程》之要求。2.7體積、重量：515mm×285mm×175mm，8kg。

<河池>天正華意電氣設備有限公司

河池絕緣電阻測試儀 極化指數（PI）和吸收比(DAR)極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。2、極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：注：1：R10Min＝電壓施加10分鐘測量的電阻值2：R1Min＝R60Sec＝電壓施加1分鐘測量的電阻值3：R30Sec＝電壓施加30秒測量的電阻值4：R15Sec＝電壓施加15秒測量的電阻值5：DAR的計算時間可以選擇15秒或30秒。3、極化指數（PI）和吸收比（DAR）測試1、極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。2、按下按鍵切換到測電阻模式，然后按或或或或或或或鍵選擇要進行測試的電壓值。 3、按鍵選擇相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，LCD左下角不顯示任何東西的為絕緣電阻測量模式。

河池絕緣電阻測試儀 故障排除及其它1、儀表現象與故障排除方法序號現原排除或修理方法1 工作電源指示燈不亮儀表內電池組電壓不足10V需要及時充電機殼帶電擊人儀表未接大地 一定要接地3 充電8小時以上，充電指示燈未變成綠色電池損壞取出電池，以新電池重新配組無高壓輸出多數屬于被測擊穿后不及時退出高壓使高壓推動的功率三極管過負荷燒壞更換功率三極管BU406和它的前置C2482三極管5輸出高壓很高，不能調節 多數屬于測量對象頻繁擊穿打火脈沖竄入造成運放損壞更換高壓發生電路板上的CA3140運放電阻顯示為-1不動或其它不動的數字 多數屬于同上原因造成更換電阻表頭的雙積分AD變換集成塊7電阻讀數搖擺不穩或超差多數屬于強干擾引起，例如附近有強放電，用戶外加的測量線搖擺不定或絕緣差采用參考電阻檢查2、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。3、電池重新配組方法：當儀表內鎳氫電池有損壞或供電性能差需要重新配入時，重新配入的十個電池應經過電池容量檢測充放電器來檢測證明容量基本一致，然后每個電池需充滿才能安裝到兆歐表內。

河池絕緣電阻測試儀極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 按SET鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按“ ”查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值），按“ ”鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按“ ”或“ ”鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。
