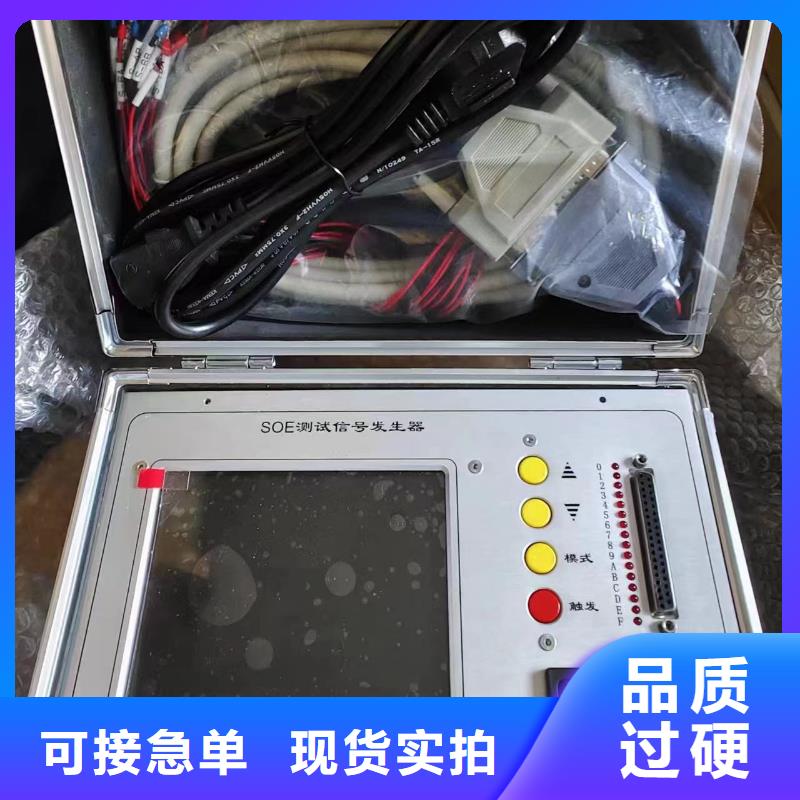

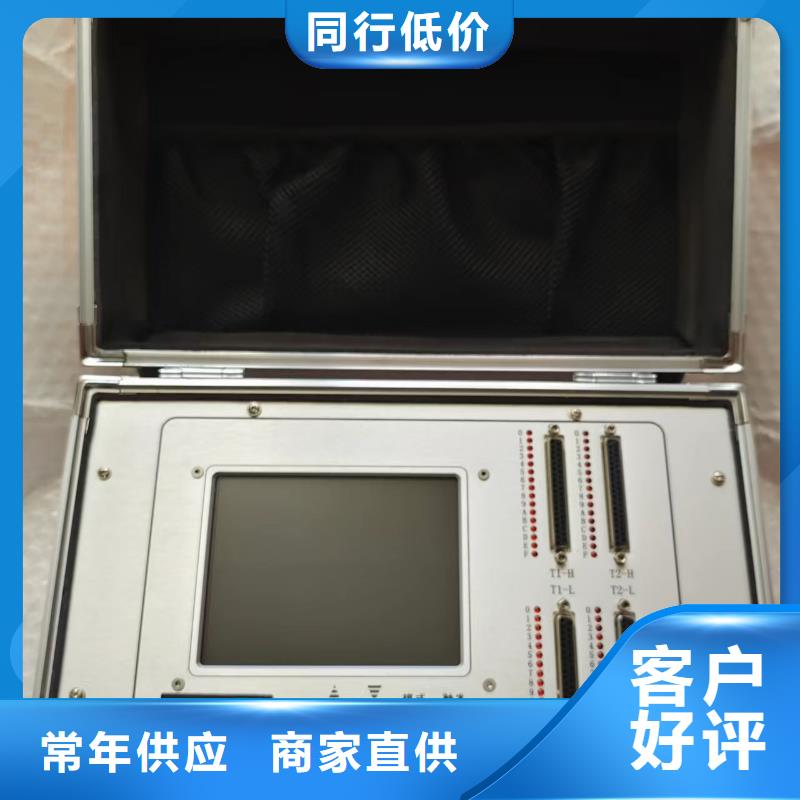

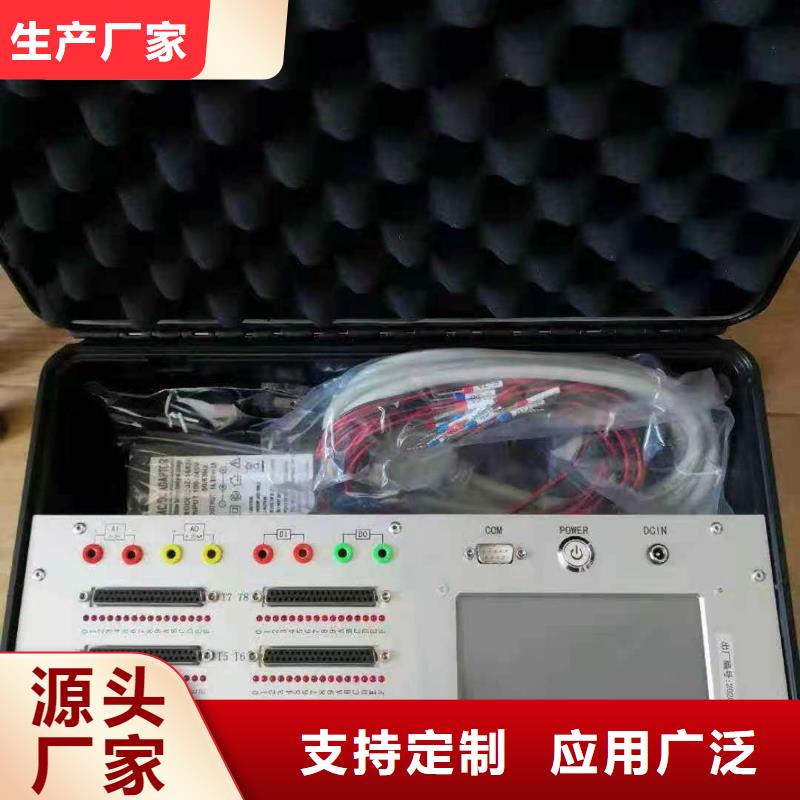

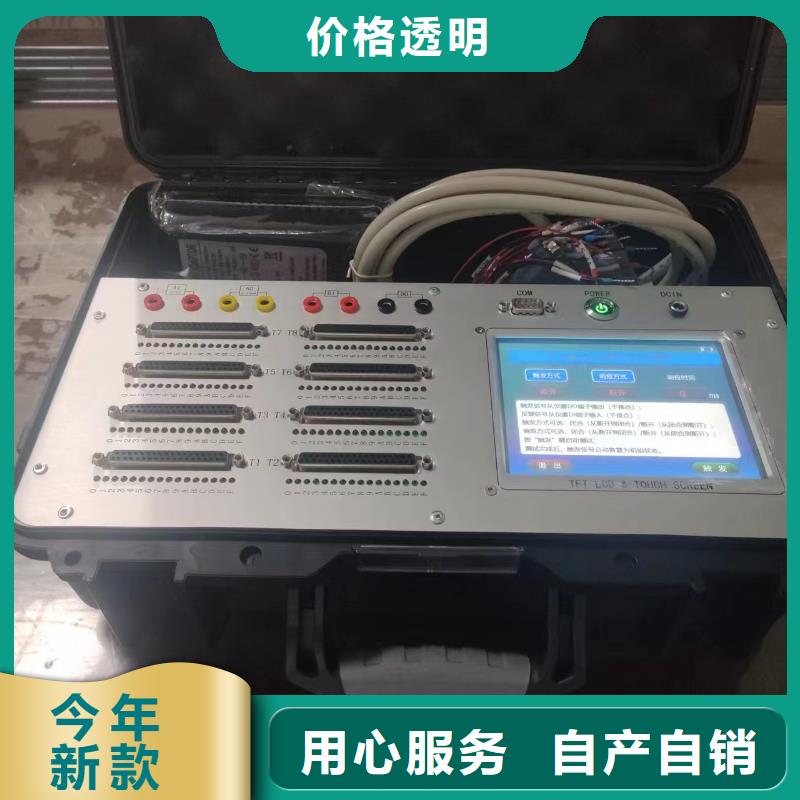

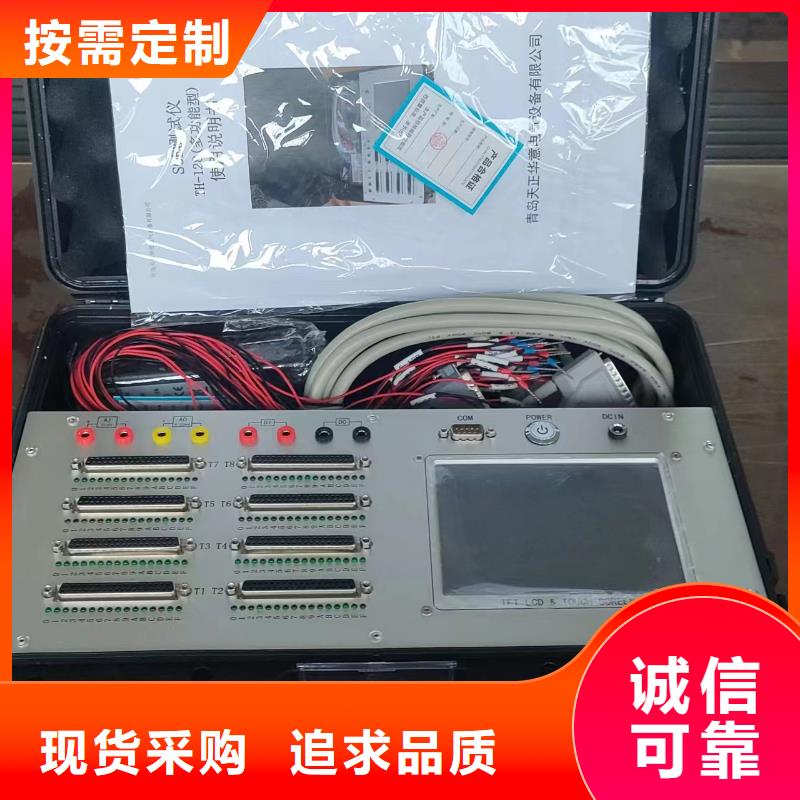

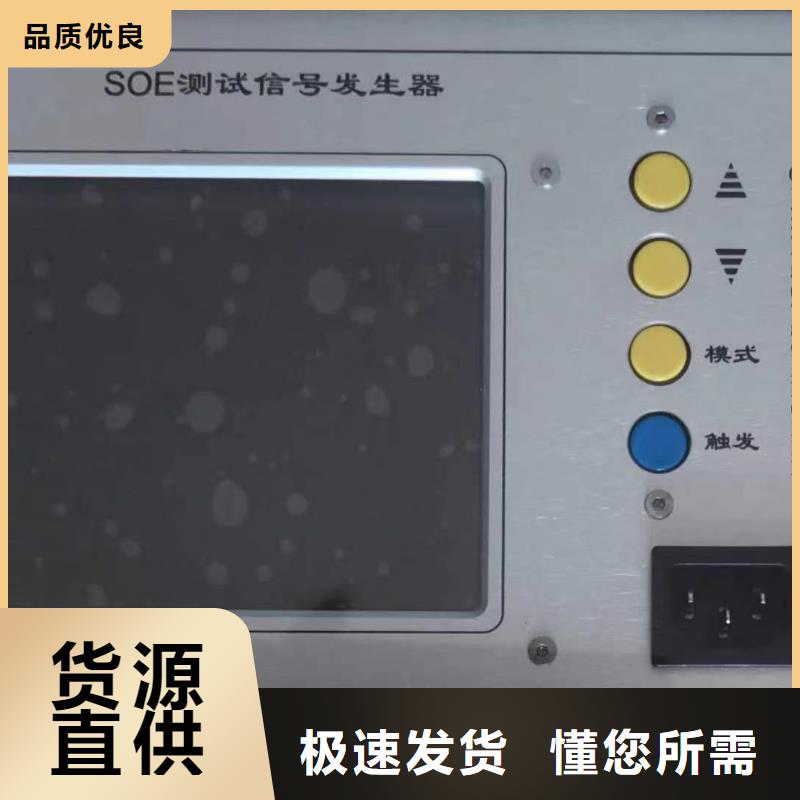

SOE測試儀、當地 SOE測試儀 面板布局（以TH-128為例 見下一頁1：外接電源插座(充電插座)2：觸摸液晶屏3：電源開關4： 測 試 輸出電纜線插座（DB37）5：模擬量輸入端(AI)6：模擬量輸出端(AO)7：開關量輸入端（DI）8：開關量輸出端（D0）9：聯機通訊接口（RS232） 10.信號輸出顯示燈4、當地輸出插座和通道序號TH-128 多功能型 SOE測試儀 共有 8 個DB37 型輸出插座。每個插座包含 16 個輸出通道， 共計 128 個 輸 出 通 道。每個 DB37 插座內部引腳與通道序號的對應如下圖：根據用戶使用的不同廠家的 SOE 設備，可選配專用的測試力電纜。其中通用型電纜為出廠標準配置，專用型電纜需用戶根據自己使用的 DCS 系統規格單獨訂購。5、當地觸發輸出時序圖TH-128 SOE測試儀 常規的測試觸發方式有順序觸發、當地逆序觸發、當地分組同步觸發和重復脈沖觸發 4 種。需要特殊觸發時序的用戶，可以使用自定義觸發模式，其設置方法詳見第四章說明。

SOE測試儀同步時間準確度內部使用PPM、本地PPS作為時間同步基準脈沖前沿與輸入信號源同步，時間誤差≤10ns開關量定時輸出時間誤差≤0.1ms8.6 遙信盒接線開出量接線：當遙信盒做為開出量（輸出至遙信），遙信盒支持4×8路開關量輸出，共分為四組。端子定義為“”公共端，接至直流電源母線，電壓范圍24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 開關量輸出端子,“YX0～YX3”4路復合開關量輸出端子，可任意設置啟動間隔和延時, “VEE”未定義。在使用中，當通過上位機軟件控制YXn選通時，輸出端子“”和YXn之間將構成一組閉合空開節點組。遙信盒內部不提供開關量輸出的直流輔助電源，僅作空節點輸出，如果需要帶源輸出，使用時請自行外接直流輔助電源，外接輔助電源支持范圍DC24V～250V。開入量接線：當遙信盒做為開入量（接遙控返回）使用時，遙信盒支持2×8路開關量輸入，共分為兩組。“YK”公共端，“YK0～YK”8路開關量輸入端子，支持輸入電壓：空節點，或DC24V～250V，“YK8～YK15”8路開關量輸入端子，支持輸入電壓：DC5V。九、本地注意事項?儀器在使用時必須有良好的接地。?檢定溫度23±1℃。?為確保儀器指標精度，使用前請預熱30分鐘。?注意不同被測對象選用適當量限。?儀器端子輸出為標準源，其端子上不可接入任何其它電源。?標準功率輸出時，必須先選擇好輸出電壓和相位，功率輸出 不能超過理論計算值的120％。?在本設備與其它設備連接通迅前應斷開所有設備電源，然后再連接。帶電連接會對設備造成損壞。?直流輸出5A 25A時請將電流升至100％預熱五至十分鐘

SOE測試儀順序觸發模式下的輸出時序如下：5-2、附近逆序觸發 觸發模式與順序觸發相同，但是觸發通道的先后順序相反。時序圖如下：5-3、附近分組同步觸發 該模式下64個DO輸出通道被分為4組，每組16個通道，對應儀器面板上的T1-T4插座。啟動觸發后，每組的16個通道被同步觸發，順序按T1-T2-T3-T4。該模式可用于對多個SOE卡件做對此試驗，以驗證多個卡件的標準時鐘是否同步。群組觸發模式輸出時序如下：5-4、附近重復脈沖觸發 該模式下所有DO輸出通道同步輸出1-99個重復脈沖。脈沖寬度和間隔時間可定義為1-9999ms。通常用于對SOE或任何干接點型DI通道做抗干擾濾波特性試驗。輸出時序如下：三、附近測試操作步驟1、附近測試電纜連接根據不同SOE系統類型，測試儀的輸出接線方式有兩種。種方式使用通用連接電纜，根據用戶現場的接線方式選擇有公共端或無公共端的通用電纜。先解開原來連接到用戶DI端子上的輸入信號線，將通用測試電纜的壓接線頭，依次按順序連接到DI接線端子，另一端的DB37插頭按排序需要插接到信號發生器的輸出插座上。第二種連接方式是使用專用連接電纜，將測試儀的觸發信號通過特制的專用連接器連接到SOE模件。這種連接需要用戶提供其SOE系統DI模板的輸入連接器的型號及詳細接線說明，由我們為用戶定制專用連接電纜。使用時無需解開原來的DI端子引線。不管使用哪一種連接方式，都應確保連接后的SOE通道，在整個測試過程中不被原有的用戶信號觸發。2、附近接好測試電纜后接通測試儀電源。
