長治三相電能表校驗裝置一、基本操作TH-301)電壓接線端子2)內置電流互感器接線端子3)脈沖輸入插座4)標準脈沖輸出插座5)USB數據通訊端子6)鉗形電流互感器接線端子7)市電供電插座8)電源選擇開關，市電或測試線路作為工作電源的選擇開關9)鍵盤10)液晶屏及觸摸屏11)總電源開關2.2 可校驗的電能表類型本儀器可校驗三相四線（Y接法）有功及無功電能表，三相三線（V接法）有功及無功電能表，也可以校驗單相電能表。比如如下幾類電能表三相四線3元件（Y接法）有功電能表。三相四線3元件正弦無功（真無功）電能表。三相四線3元件跨相無功電能表。三相四線3元件內相角為60度無功電能表。三相四線3元件內相角為90度無功電能表。三相三線2元件（V接法）有功電能表。三相三線2元件正弦無功（真有功）電能表。三相三線2元件跨相無功電能表。三相三線2元件內相角為60度無功電能表。三相三線2元件帶附加電流線圈內相90度無功電能表。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)

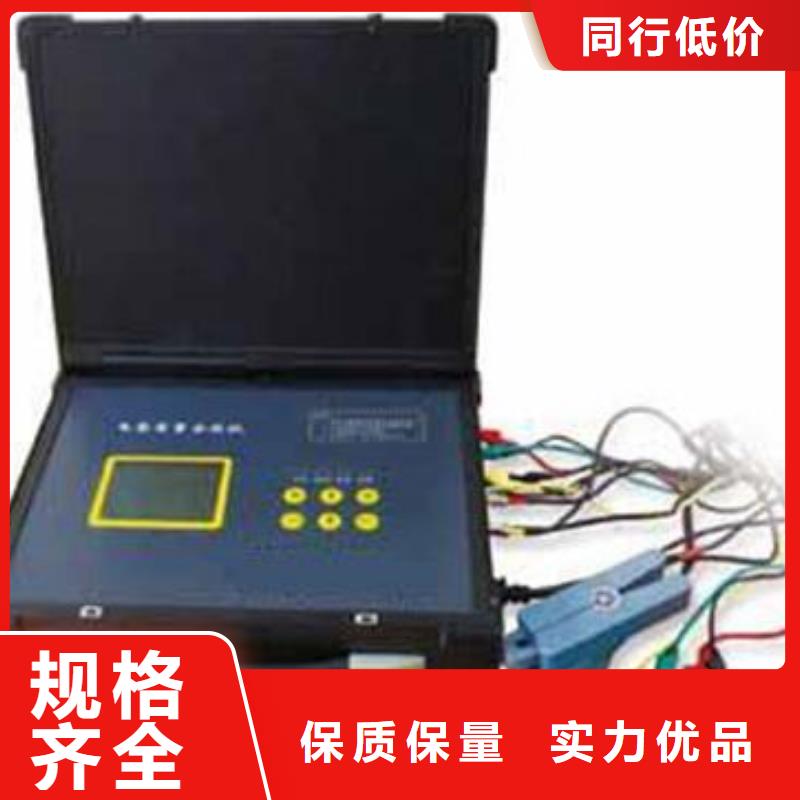

長治三相電能表校驗裝置單相電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲500組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)

長治三相電能表校驗裝置單相電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲500組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)
<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)

長治三相電能表校驗裝置校驗電能表的基本操作電能表校驗是校驗儀的核心、基本的功能，儀器通過與被校電能表同功率相連，測算被測表的電能誤差。正確的操作流程為：接好工作電源-＞開啟工作電源開關-＞根據被校電能表設置相應參數-＞接好電壓、電流測試線-＞接入光電采樣器或脈沖線-＞接線判別(可選)-＞開始電能表校驗-＞保存校驗結果-＞拆除測試線-＞關閉電源。2.6.1具體操作流程?接好工作電源使用外接電源：先插好外部電源線，將“電源選擇開關”撥至“外”，開啟“總電源開關”。使用測試線路供電：根據2.3.3章節的描述，結合被校電能表的實際情況，正確接入電壓線路。特別是Ua、Uo電壓端子必須接入電壓在45V~450V以內的交流電源。在目前的高低壓計量體系中，電壓一般有57.7V、100V、220V、380V四種，這四種電壓區間均可以滿足儀器的正常工作。?校表參數設置開機后，儀器進入“綜合界面—校表設置”界面，光標停留在“常數”項，根據被校電能表的參數，使用鍵盤的“↑”、“↓”、“←”、“→”鍵以及數字鍵等按鍵進行參數設置。每項設置完成后，單擊“確定”鍵保存。?接測試線或鉗表電壓測試線、電流測試線或鉗表，根據2.3.3章節的描述，按不同的被校表種類及現場情況選擇不同的接線方式，將各相電壓、電流接到儀器內。?脈沖信號接入根據現場需要，可以選擇光電頭或脈沖線采集被校電能表的電能脈沖。?接線判別由于三相電能表的類型較多，表尾接線較多，校驗儀接線和被校表接線都容易發生接線錯誤的情況。為了幫助用戶分析接線情況，在儀器的“綜合界面”和獨立的“接線判別”界面，都可以進行接線判別功能。本儀器會根據所接入的電壓、電流信號，繪制出對應的向量圖，并給出“感性負載”和“容性負載”兩種情況的接線判定結果。操作人員可以根據現場情況，結合判別結果，對現場的接線情況作出較為準確的判斷。如果接線判定結果提示當前接線存在錯誤，可根據儀器給出的提示對被校電能表的接線作出修改。

長治三相電能表校驗裝置 電表編號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。輸入方式分為兩種：1)通過儀表鍵盤直接輸入。把光標移到電表編號選項，連按兩下確認鍵，進入鍵盤輸入狀態。2)通過掃描槍掃描條形碼輸入。 掃描槍為選配，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表自動輸入編號。485規約 — 指進行RS485端口檢測時對被測表所執行的通訊規約版本進行選擇，包括二種：DL645-1997和DL645-2007兩種。設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。485速率 — 指進行RS485端口檢測時對被測表所執行的通訊速率進行選擇，設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。（3） 電氣測試界面圖五、電氣測試屏此屏顯示出當前測量的三相電壓幅值三相電壓電流之間的夾角三相有功功率數值、三相無功功率數值（相視在功率數值以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變?yōu)樗⑿聽顟B(tài)。（4） 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分?jǐn)?shù)據：誤差統計部分、當前誤差部分、輸入?yún)?shù)部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入?yún)?shù)部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入?yún)?shù)部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)

長治三相電能表校驗裝置三相臺內部配置結構圖b、功率放大器功率放大器采用了先進的集成功率運算放大器，并設計了完善的電壓短路過載，電流開路過載保護及快速限流保護措施，使功率放大器能長期穩定可靠工作。c、測量 本裝置采用標準電能表法（比較法）檢驗電能表，并采用電子補償式電流互感器，提高了校驗精度，使校表更方便。六、按鍵功能與顯示狀態檢定人員通過臺面上的專用鍵盤和顯示窗口可以控制裝置完成手動基本校表工作，方便調修。1、按鍵與顯示共有93只鍵如圖（3）所示，主要用來被校表選擇（5鍵）；校驗功能選擇（11鍵）；選擇電壓量程和實驗點（9鍵）；選擇電流量程和實驗點（38鍵）選擇相位和頻率（7鍵）；電壓電流啟停（7鍵）；輸入數字鍵（12鍵）；復位鍵用于對裝置進行總復位。按健之間有一定的聯系，非法操作時，ABC分組顯示燈會閃動表示誤操作。顯示器上共有9個數子顯示窗如圖（4）所示，左邊兩組6個顯示窗為各相輸出電壓，電流百分值。右邊三個分別為P、f、φ。2、加電后初始狀態裝置加電后的初始狀態（也是總復位后的狀態）是：電源置50Hz、0°、100V（）、5A（）量程、電壓電流無輸出有功三相四線制（P4）接線方式。3、電壓電流輸出功能 電壓量程是四選一。電流量程是九選一。六相輸出啟?？捎?只按健控制，按一次鍵指示燈亮，啟動輸出，在按健，燈滅，停止輸出，“UI”鍵可控制六相同時啟停。啟動后輸出的幅度可由調節電位器確定，并在顯示器上顯示六相輸出百分比。電壓有五個實驗點，電流有十個實驗點，開機后自動置于試點，這時若調節電位器使輸出為，再按實驗點鍵，可以方便地改變輸出值，在不使用電流量程自動輪換功能（見下節）時，實際輸出值等于（量程值）＊（顯示值％）。電流實驗點在鍵盤上共有三十個，對應不同COSφ／Sinφ實驗點分為三排、但實際中只用十個，隨著COSφ／Sinφ試點改變而換排，多余二十個是為自動實驗選點所設。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)

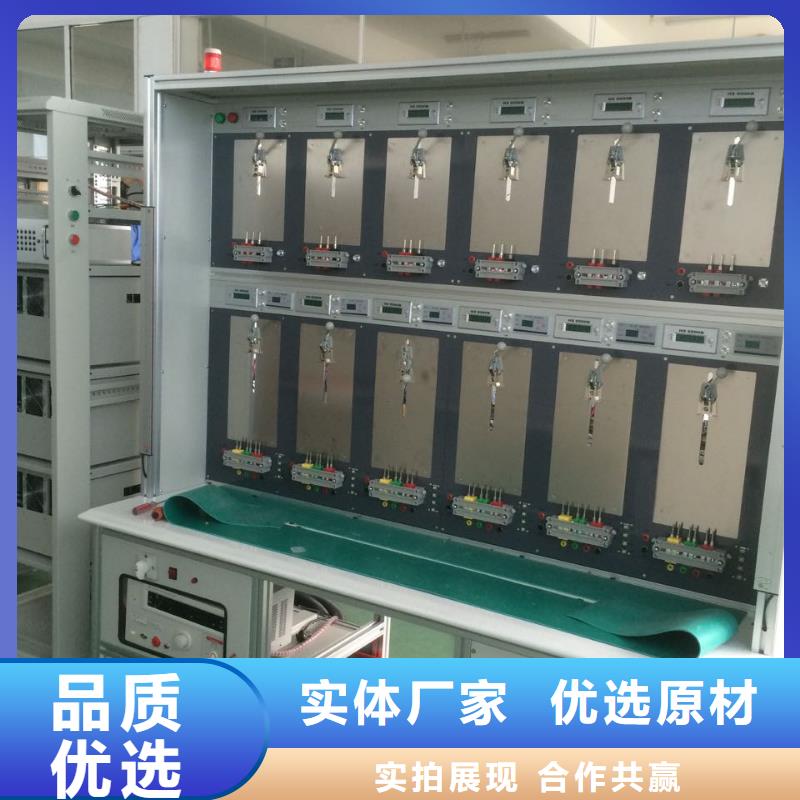

長治三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)
<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/)

長治三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控?？捎涉I盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。

<長治>天正華意電氣設備有限公司 萬用表校準儀2023已更新(物流/) <長治>天正華意電氣設備有限公司

長治三相電能表校驗裝置時間校驗技術指標1、頻率測量范圍：0.1HZ～5MHz2、頻率測量準確度：±0.2PPM3、日誤差準確度：±20ms4、GPS內部對時準確度：10-6秒5、內部晶振穩定度：≤5＊10-8/秒四、裝置特點1、校表類型：各種單相／三相有功電能表和無功電能表（包括跨相90°無功、移相60°無功），各種多功能電能表（全電子式、機電式）；2、校表數量：3塊（按用戶要求可增加）3、控制方式： a、本機鍵盤操作：能夠完成電能計量單元的校驗和檢定； b、PC計算機操作：運用中文WINDOWS操作系統，所有功能的檢定和試驗，數據的管理功能和測試報告檢定的打印功能。4、試驗功能：a、基本誤差b、常數試驗c、潛動試驗d、起動試驗e、逆相序影響試驗f、諧波影響試驗g、計度器總電能示值誤差h、組合誤差i、日計時誤差j、需量指示誤差5、數據庫管理：查詢、統計、 打印、聯網6、按被校表類型不同 ，自動轉換標準表接線。五、裝置工作原理1、工作原理a、信號源及控制部分信號源采用了先進的數字調頻、調幅、調相的數字合成正弦波技術，由CPU按要求將正弦波基波或迭加的諧波值（如需輸出諧波）進行數字離散后存放于RAM中，頻率基準發生器通過計數器將存放于RAM中正弦波數字量輸入至6路D／A轉換器，分別得到6路互相間具有一定相位關系的數字合成正弦波，作為三相電壓和三相電流的信號輸入至功率放大器。信號源的幅值調節采用16位D／A轉換器，使調節細度達到（0.01％滿度）。

長治三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控?？捎涉I盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。
