宣城異頻線路參數測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。

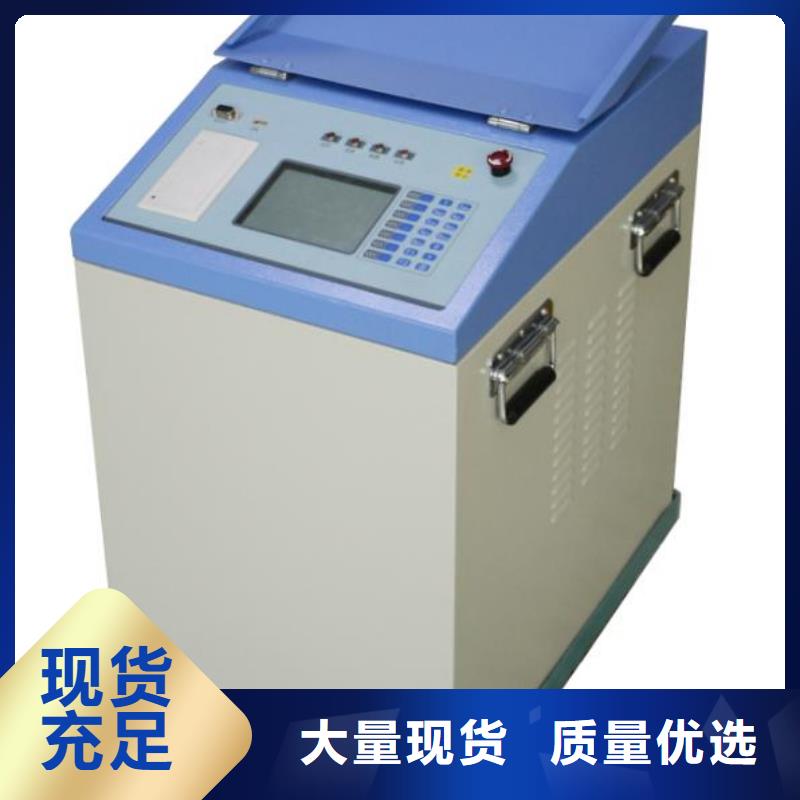

宣城異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地?cái)嚅_輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U(xiǎn)盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

宣城工頻線路參數測試儀種類齊全

宣城異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}(cāng)內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<宣城>天正華意電氣設備有限公司

宣城異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

宣城工頻線路參數測試儀種類齊全

宣城異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}(cāng)內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

宣城異頻線路參數測試儀可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）第二步：用信號源（信號發生裝置）向故障線路注入檢測信號第三步：用信號采集器和信號接收定位器根據二分法檢測信號第四步：確定故障點三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量： 360g

宣城工頻線路參數測試儀種類齊全

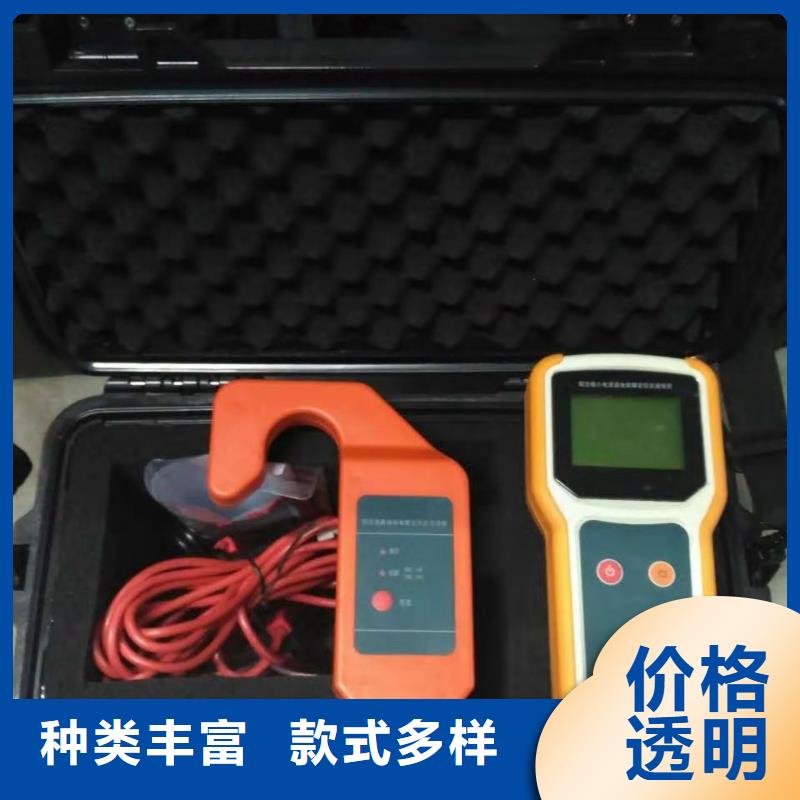

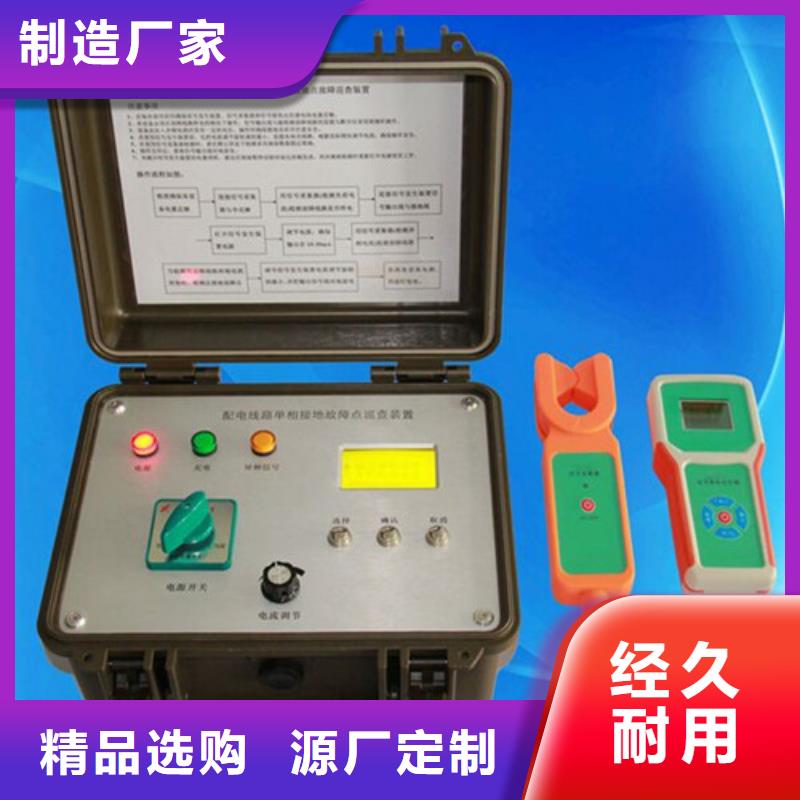

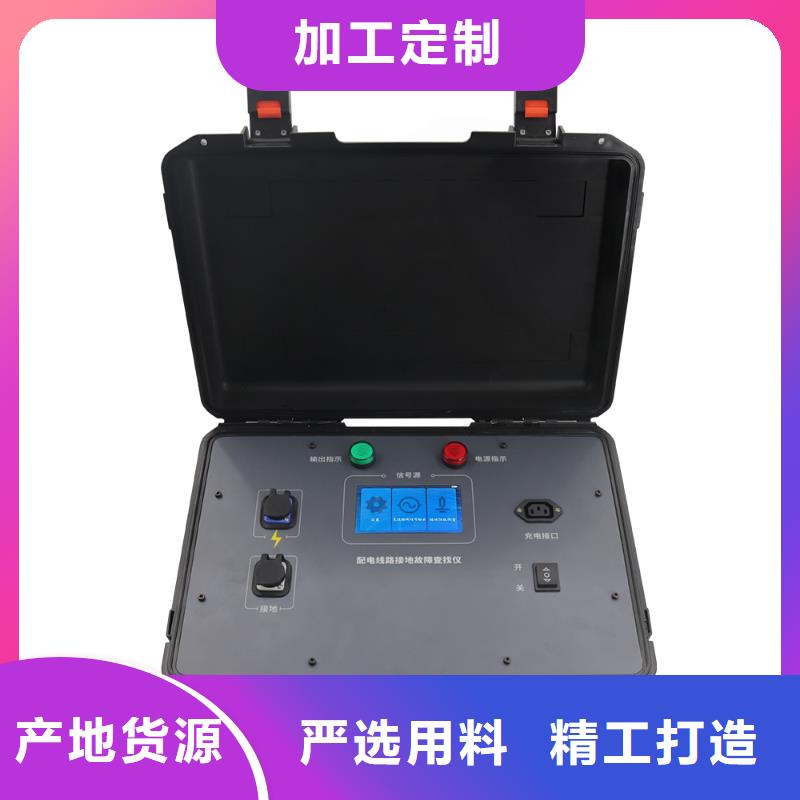

宣城異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

宣城異頻線路參數測試儀選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因?yàn)閳?bào)告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。附錄A ___工頻參數測量試驗報告試驗日期: 報告日期:）銘牌參數位置線路型號地線型號長度（二）線路參數理論計算值 （架空線路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）現場干擾測量感應電壓測量結果（相對地感應電壓）

宣城異頻線路參數測試儀從以上分析我們不難看出：1、接地線路的零序電流應該是所有線路中值的。2、接地線路的零序電流方向明顯不同于其他未接地線路，相位相差180度。這兩個結論作為接地選線裝置的原理依據，我們稱之為“相對原理、雙重判據”。單源多線路中性點不接地系統單相接地時電壓電流分析圖系統圖 （b）非故障線路1電流與母線電壓相量圖 （c）故障線路電流電壓相量圖根據上圖分析，可以得出以下幾點結論：（1）在小電流系統中發生單相接地故障時，不存在負序電壓分量，只有正序電壓和零序電壓分量。單相接地短路時出現的故障電流為電容電流。因各序電流在線路上形成的壓降很小，可以忽略不計，所以正序網絡中阻抗為零，負序網絡中阻抗也為零，零序網絡中僅有對地電容，即電容電流就是零序電流（2）在中性點不接地的電網中發生單相接地故障時，故障相對地電壓為零，非故障相對地電壓為電網的線電壓，電網出現零序電壓，它的大小等于電網正常工作時的相電壓，但電網的線電壓仍是三相對稱的。（3）非故障線路3IO的大小等于本線路的接地電容電流。故障線路3IO的大小等于所有非故障線路3IO之和，也就是所有非故障線路的接地電容電流之和。（4）非故障線路的零序電流超前零序電壓為90度；故障線路的零序電流滯后零序電壓90度；故障線路的零序電流與非故障線路的零序電流相位相差180度。(5）接地故障處的零序電流大小等于所有線路（包括故障線路和非故障線路）的接地電容電流的總和，它超前零序電壓為90度，由于單相接地的穩態故障電流比較小，有可能接近于或低于電流互感器容許電流的下限值，測量誤差較大，同時，穩態故障電流在數值上可能與零序電流濾過器的不平衡電流值接近，很難區別。對消弧線圈接地系統，由于感性電流補償，使故障線路穩態故障電流更小，甚至出現反相，給故障選線增加困難。

<宣城>天正華意電氣設備有限公司 宣城工頻線路參數測試儀種類齊全

宣城異頻線路參數測試儀能存儲20次諧振故障信息，并可打印記錄；p）具有判斷線功能，可檢測出電壓互感器斷線故障，并有相應的聲光報警輸出；q) 完善的自檢、自復位功能，抗干擾能力強。2.2裝置技術參數a) 電壓等級：多4種電壓等級；b) 母線段數：4段；c) 出線數：每段母線并聯運行出線數不限，可以任意組合；d) 接地方式：適用于中性點不接地、消弧線圈接地或電阻接地系統；e) 出線方式：電纜或架空線；f)報警輸出觸點容量：AC 250V 2A； DC 30V 2A；g)遠動輸出觸點容量：AC 250V 2A； DC 30V 2A；h)跳閘輸出觸點容量：AC 250V 5A； DC 220V 5A；i)額定工作電壓：交流220V10％；j)額定工作頻率：50Hz；k)環境溫度：-10 ℃ ~ ＋50℃；l)相對濕度：＜90％。2.3裝置型號及定義表2.1 各型號裝置的配置序號型?? 號說明1TH-ZJD-1212路選線　2TH-ZJD-12Y12路選線＋遠動3TH-ZJD-12T12路選線＋跳閘4TH-ZJD-12YT12路選線＋遠動＋跳閘5TH-ZJD-2424路選線　6TH-ZJD-24Y24路選線＋遠動7TH-ZJD-24T24路選線＋跳閘8TH-ZJD-24YT24路選線＋遠動＋跳閘9TH-ZJD-3636路選線　10TH-ZJD-36Y36路選線＋遠動11TH-ZJD-36T36路選線＋跳閘12TH-ZJD-36TY36路選線＋遠動＋跳閘電源方式：訂貨時要注明電源參數，標準配置為AC 220V 50Hz。3裝置原理裝置運行的基本流程圖如圖3.1所示：圖3.1 微機選線裝置原理框圖在小電流接地系統中，若其中一條出線發生單相接地故障，全系統都會出現零序電壓，在這個電壓的作用下，系統中會出現零序電流。對于非故障線路而言，零序電流就是該線路的電容電流，方向從母線流向線路；對于故障線路而言，中性點不接地系統中故障線路中的零序電流為非故障線路零序電流之和，方向從線路流向母線。

---
