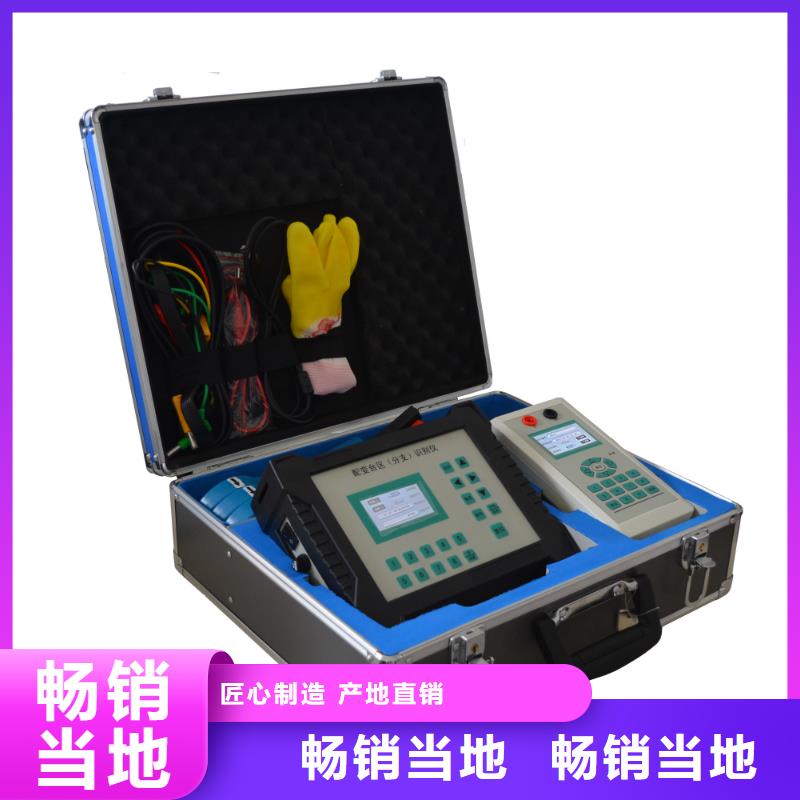

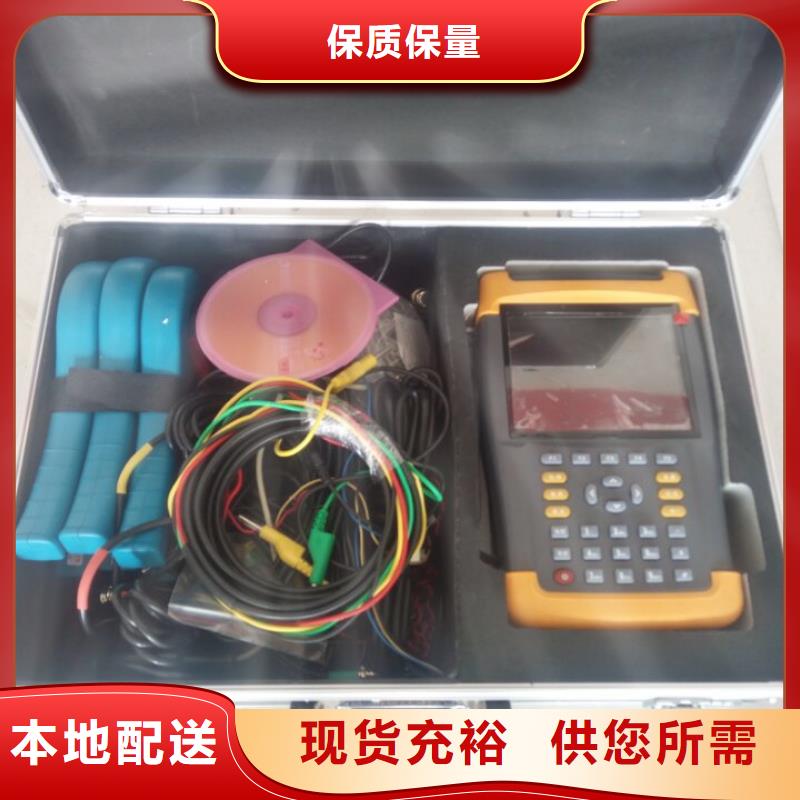

深圳臺區識別儀鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：其中F1在臺區識別、分支識別、臺變互測功能中做為發起方開始測試的確認鍵；在電測矢量、波形顯示、頻譜分析功能中做為鎖定功能鍵（測試數據鎖定為當前值，便于用戶觀察）；F2在電測矢量、波形顯示、頻譜分析功能中做為解除鎖定功能鍵；其它鍵為保留功能鍵，暫無用。3、液晶界面液晶顯示界面主要有九屏，包括主菜單、八個功能界面，顯示內容豐富。(1)主菜單界面圖四、主菜單當開機后顯示圖四所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、設備編號、當前日期時間、主分機設置類型。中部為功能菜單選項，共八項，包括：參數設置、臺區識別、分支識別、臺變互測、電測矢量、波形顯示、頻譜分析、歷史數據。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。

深圳臺區識別儀運行環境硬件處理器： Inter Pentium III 或更高的處理器顯示器： 800＊600或更高分辨率的顯示器內存： 64MB以上內存硬盤： 不少于200M的可用硬盤空間光驅： CD_ROM光驅或DVD_ROM光驅USB口： 至少一個可用的232串口軟件Windows2000、Windows XP操作系統三、軟件安裝及卸載首先，安裝驅動程序，將臺區分機用隨機帶的數據線連接電腦的USB口，系統提示如圖一所示。選擇“從列表或指定位置安裝(高級)(S)”項，單擊“下一步”。顯示如圖二。單擊“瀏覽”，選擇隨儀器贈送的光盤中的“CP210x_Drivers”目錄，如圖三所示。圖一 開始安裝驅動程序圖二 選擇搜索驅動程序的方式圖三 選擇驅動程序目錄然后單擊“下一步”，顯示如圖四。圖四 安裝完成驅動再按此情況重復一遍，即可安裝完畢好驅動程序。將臺區用戶識別儀的所隨機贈送的光盤放入光驅，雙擊“臺區用戶識別儀的數據管理系統.exe”文件，開始軟件安裝（如圖五所示）。圖五 軟件開始安裝界面然后依次根據軟件界面的提示，單擊“下一步”按鈕，直到軟件安裝完成即可（如圖六所示）。圖六 軟件安裝完成界面當需要卸載本軟件時，請單擊“開始”-〉“程序”-〉“臺區用戶識別儀的數據管理系統1.0”-〉“卸載臺區用戶識別儀的數據管理系統1.0”。即可完成軟件的卸載操作。注意：軟件卸載后，原來所保存的數據也將丟失，所以卸載操作務必謹慎！

<深圳>天正華意電氣設備有限公司

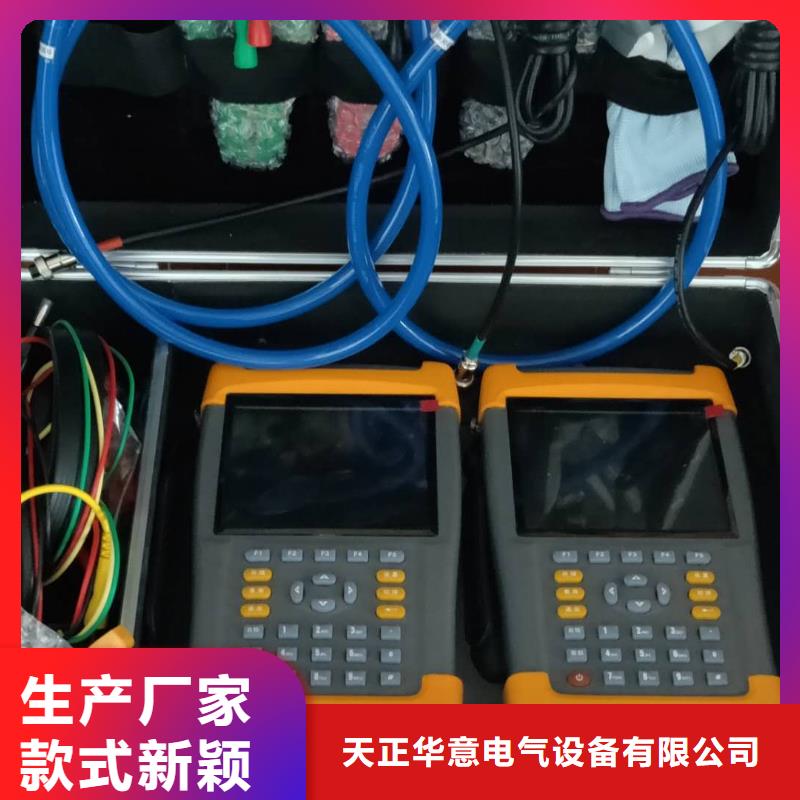

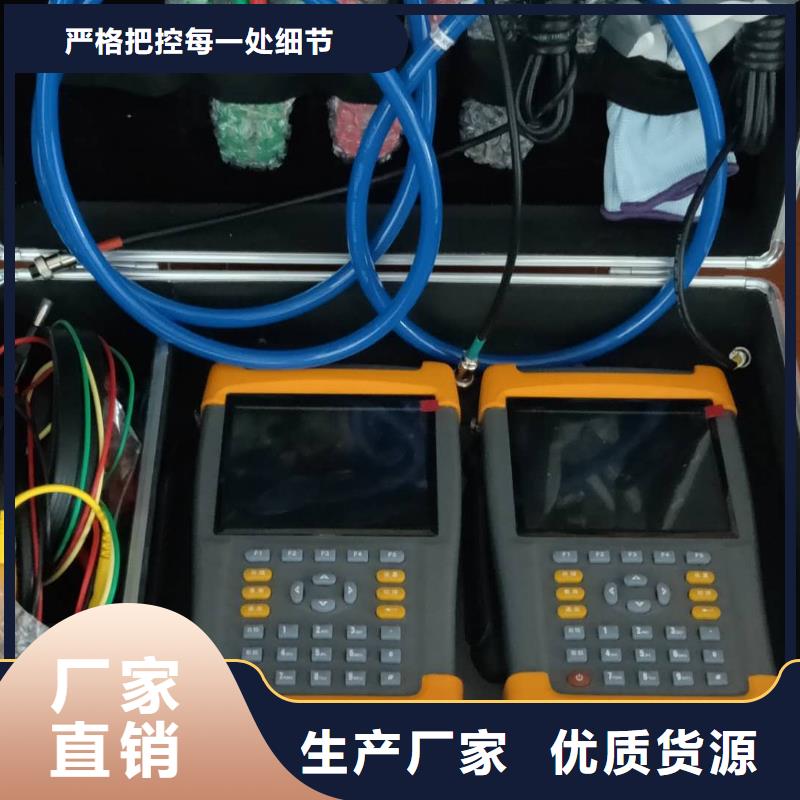

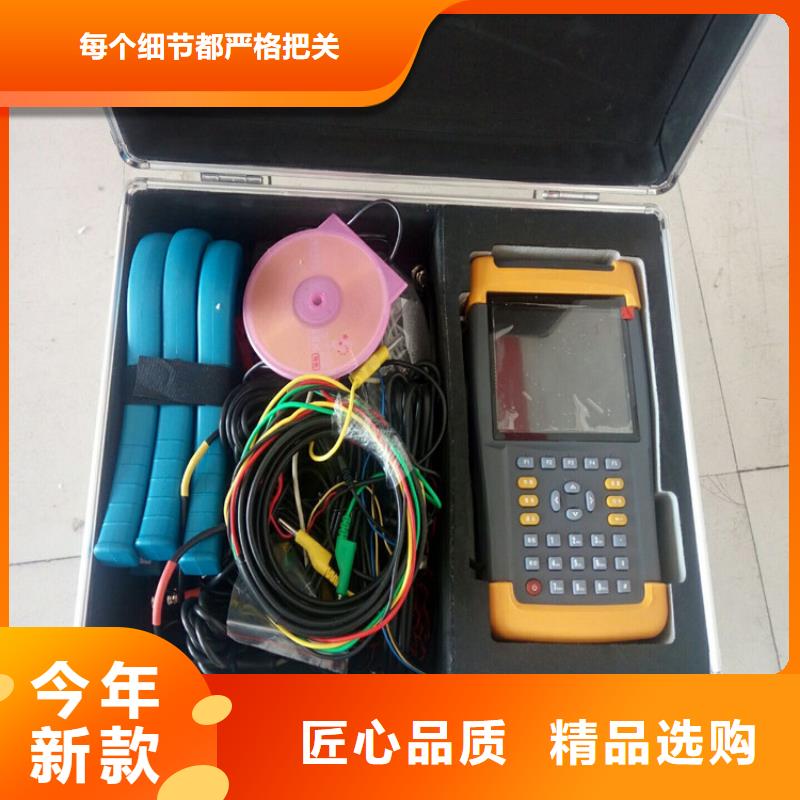

深圳臺區識別儀主要功能載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。綜合測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此功能主要針對電力載波通訊存在串擾的情況下使用。可以的區分分機所在線路的臺區、相序和壓降情況；電流測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12、13所示），等待您下一步的操作指令 綜合測試在分機的主菜單界面下，通過”鍵移動光標，使光標選中“1、綜合測試”，單擊“確定”鍵，進入綜合測試界面（如圖14所示）。也可在主菜單下，直接單擊“1”鍵，進入綜合測試界面。圖14該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。在綜合測試界面，當分機接到主機發來的完整電力載波數據幀后，在屏幕的左上角將顯示“Y”符號，顯示“按確定鍵發送電流”提示信息。此時用戶單擊“確定”鍵，將發送一組脈沖電流，此時如果主機可以檢測到該電流脈沖群，將會發出載波確認信息。分機在發出脈沖電流后，將等待主機的應答信息，一旦得到應答信息，將顯示被測線路的主機編號（即變壓器編號）、被測線路所屬相別等測試信息。如果主機修改量程為“零序電流”時，分機測試結果中的主機編號（即變壓器編號）將增加顯示分支信息。比如顯示變壓器表示的是此分機測試點屬于編號為“1234”的主機（臺區變壓器），并且屬于“A相電流鉗”所鉗的分支。

<深圳>天正華意電氣設備有限公司 深圳配變臺區識別儀、配變臺區識別儀廠家-本地品牌

深圳臺區識別儀參數設置界面如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：工作模式、主機編號、鉗表選擇、通信強度、脈沖靈敏、分機編號、脈沖強度、通訊靈敏、設置日期、設置時間。工作模式 — 儀器本身的工作方式，可設置為：主機、分機、自動三種模式；當進行臺區識別、分支識別、臺變互測幾項功能時起作用。主機編號 — 當多主機并列運行時，為了對主機加以區分，人為的給每個主機設置一個編號，可在1－6之間選擇（按左右鍵切換），各主機的編號應互不相同）。設定了主機編號后，相應的該主機的各相柔性鉗所對應的分支號就確定下來，例如：1號主機A、B、C相鉗分別對應1、2、3號分支，2號主機的A、B、C相則對應4、5、6號分支，3號主機的A、B、C相對應7、8、9號分支……鉗表選擇 — 用來選擇所需的電流鉗的合適檔位，以保證測量準確。共有2個電流檔供選擇：1500A柔性鉗、7500A柔性鉗。注意在未超量限的情況下應盡量選擇接近需測試電流的檔位。通信強度 — 指儀器做為主機時發送載波信號的強度，可在強、中等、弱三種之間選擇（按左右鍵切換）。脈沖靈敏 — 指儀器做為主機時檢測脈沖電流信號的靈敏度，可在1－8之間選擇（按左右鍵切換），數字越小，檢測靈敏度越高，值為2。分機編號 — 當多個分機同時運行時，為了對分機加以區分，人為給每個分機設置一個編號，可在1－6之間選擇（按左右鍵切換），各分機的編號應互不相同。脈沖強度 — 指儀器做為分機時發脈沖電流的強度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。通訊靈敏 — 指儀器做為分機時檢測主機所發出的載波信號的靈敏度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。設置日期 — 用來對日期進行設置，調整當前顯示的年、月、日；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。設置時間 — 用來對時間進行設置，調整當前顯示的時、分、秒；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。

<深圳>天正華意電氣設備有限公司 深圳配變臺區識別儀、配變臺區識別儀廠家-本地品牌

深圳臺區識別儀敬的顧客感謝您使用本公司生產的用戶表計接線檢測儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等到各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害?使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。?正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。?產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。?注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。?請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。?使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

<深圳>天正華意電氣設備有限公司
深圳配變臺區識別儀、配變臺區識別儀廠家-本地品牌

深圳臺區識別儀 按上下鍵用來選擇電流檢測類型和鉗表量程在進行用戶表計接線檢查（表戶識別）時，必須選擇“3.零序電流”。其他選項是作為檢測儀器精度使用的，請您慎用。4.5 主機編號主機編號：可輸入4位數字，用來設置主機編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。5 分機使用說明圖11 分機現場接線示意圖5.1 主要功能表戶測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此為本儀器的主功能，即用來進行表戶對應關系的測試。載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。脈沖測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12所示），等待您下一步的操作指令。

深圳臺區識別儀此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以100％做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示 次諧波（基波）。（13）歷史數據界面圖二十、歷史數據屏如圖二十所示，此屏顯示內存中已存儲記錄的各項數據，包括：總記錄條數、當前查閱的記錄排號、測試的日期時間、對應臺區編號、所測電表編號、電表對應相別、被測表的額定電流。四、使用方法1、測量臺區相別功能正常情況下，用兩臺設備進行測量，其中一臺設置為主機，另一臺設置為分機。主機接到臺變的低壓側出口位置（可在開關柜合適位置進行接線），儀器的A、B、C、N相的電壓測試線分別接到被測臺變的低壓端所對應的相別，同時將鉗形電流互感器卡在被測臺變的總零線上（或同時將A、B、C相銅排或導線套住），用來監測零序電流。分機用電壓端子Ua和Un進行接線，應該是Ua接被測戶表的火線，Un接被測戶表的零線（可以用試電筆進行檢測）。接好線后，由分機發起測試，按【F1】鍵進行測試，6秒內會自動結束，并將測試結果顯示在分機液晶屏上。測試完畢后可將測試的結果進行存儲。先把主機所對應的臺區編號和戶表的編號以及被測戶表的額定電流設置好，然后在選擇存儲。
