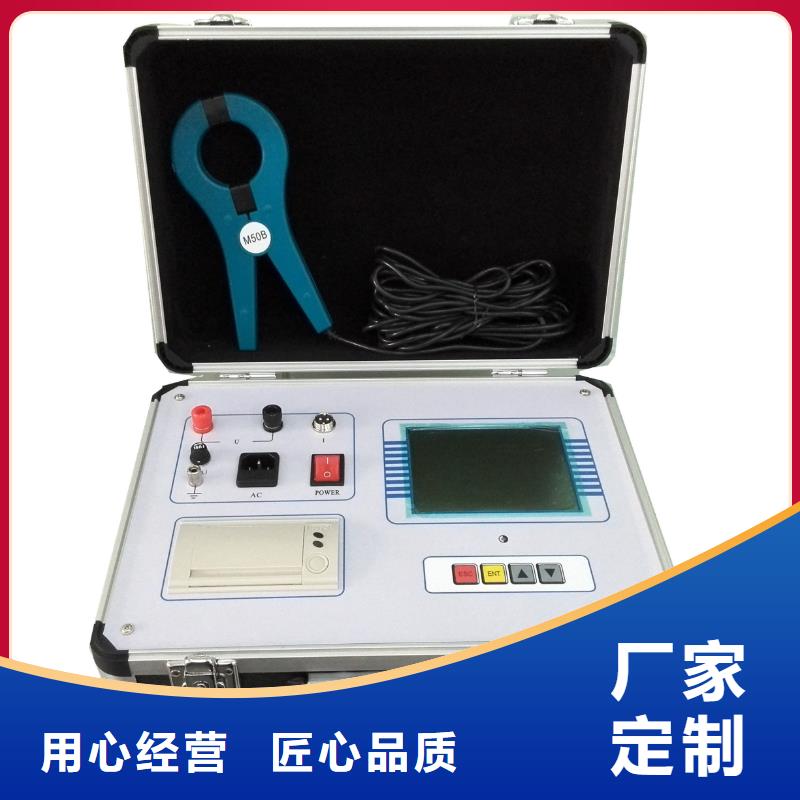

河北電容電流測試儀儀器檢定及鉗形表配合電容電感測試儀特別使用說明一、本儀器必須在試品停電、完全放電條件下才能測試！！！二、本儀器輸出交流電壓15V/1.5V，功率150W，主要用于現場補償電容器和電抗器的測量在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意有些計量院的電感標準的額定電流都較小只有零點幾安培 造成誤差較大)。儀器檢定時應良好接地。三、使用本儀器時請務必將鉗形表旋轉開關設置為“OFF”，否則測量數據錯誤。請將鉗形表放在測試儀遠端，盡量遠離測試儀。四、電壓輸出紅色線從鉗形表正面穿過到試品方向不對不能使用試品自動識別方式此時測量的電感值也不正確。五、電流輸入線一端接鉗形表，一端接測試儀，不能懸空。六、使用電流輸入線的方法如下：1、一端插入儀器另一端插入鉗型表 插入鉗型表時握住航空插頭的后部， 對準鉗型表端開口方向輕輕的旋轉推入即可。2、拔出時只需握住航空插頭的中部彈簧，向外拉動即可拔出不需旋轉以免損壞接頭部分。七、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。八、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座（UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗 三相測量時 需要連接黃色、綠色、紅色、黑色線 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。

河北電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露

河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時 <河北>天正華意電氣設備有限公司

河北電容電流測試儀操作使用說明7.1 測試接線在測量前，儀器外殼應可靠接地，電流輸出線連接至PT二次繞組。7.2 智能電量管理儀器在長時間未操作時，自動調暗液晶背光，并發出提示音提示用關閉儀器電源。7.3 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：在儀器電源關閉的情況下按住按鍵不放，同時給儀器上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。 7.4 操作說明所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖4）。頂部狀態欄顯示當前日期、時間；底部狀態欄顯示軟件版本號、硬件版本號、零序3U0電壓和裝置編號；中間為儀器型號名稱以及可選的功能菜單。按上下鍵選擇相應的功能菜單，按“確認”鍵進入所選功能菜單；“廠家參數設置”菜單為場內調試用，不對用戶開放。

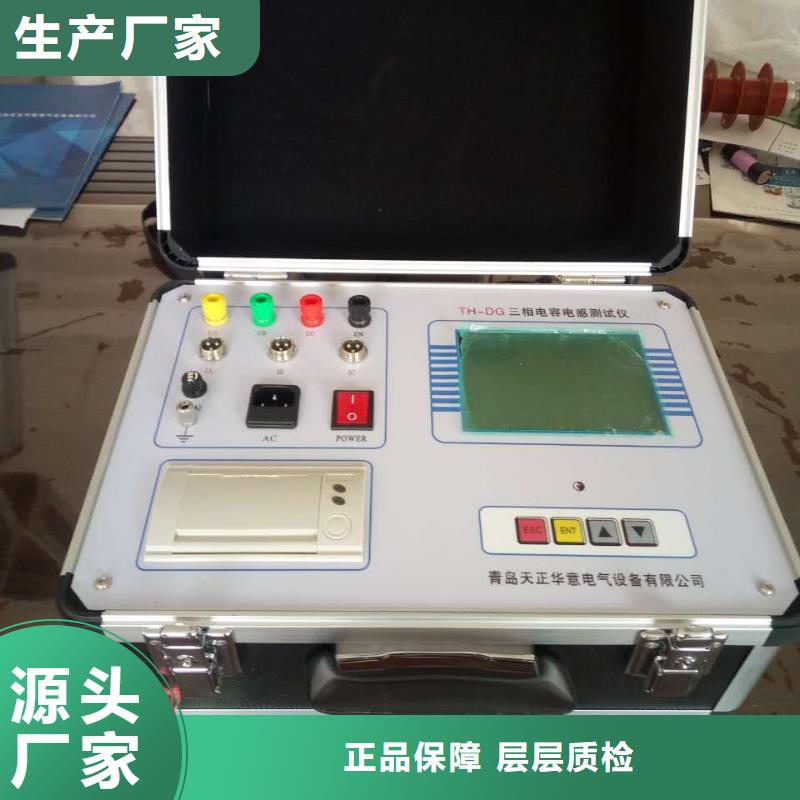

河北電容電流測試儀使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz儀器功率 200W五、面板介紹圖1Ua、Uo：測試線電源電壓輸出端；ua、 uo :測試線采樣電壓引入端；電流輸入：電流鉗接線引入端；電源開關：接通和斷開交流電源；：儀器接地端子液 晶 屏：顯示操作提示及測量數據鍵 盤：儀器各種功能的操作打 印 機：打印各種測量數據六、操作說明當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：圖2延時兩三秒鐘后液晶顯示主菜單，如下圖所示：圖3如果需要電容測試，在主菜單畫面下，按↑ ↓鍵，選擇 電容測試 后，按 確認 鍵，進入電容測量設定畫面，如下圖所示：圖4在電容測量界面，按↑ ↓鍵選擇被測電容類型，按 確認 鍵進入如下顯示界面（選擇單相電容）：圖5經過幾秒鐘時間，顯示測試結果如下圖所示：圖6如果要打印數據，請按打印鍵，存儲數據請按F1鍵，如果還需測量同相電壓下的其他單相電容，可按返回鍵返回電容測試界面，將電流鉗夾到被測電容上，按確認鍵重新測量。在電容測量界面，如果要測試三相電容，請按↑ ↓鍵選擇被測三相電容類型，此時屏幕會根據三相類型顯示當前需要測試哪一相，請根據所選擇的相接線，比如如果選擇三相△型電容測試，屏幕首先顯示的界面

<河北>天正華意電氣設備有限公司 河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時

河北電容電流測試儀尊敬的顧客:感謝您使用本公司生產的電容電流測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<河北>天正華意電氣設備有限公司
<河北>天正華意電氣設備有限公司

河北電容電流測試儀防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。重要提示：1 使用前，保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

<河北>天正華意電氣設備有限公司 河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時

河北電容電流測試儀測試接線（1）單相電容的測量：單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在UN上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“A”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。如果電容器組有多個單相電容需要測試，可以在測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。圖4（2）三相△型電容的測量：圖5是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖5 △形聯接被試電容接線圖（3）三相Y型電容的測量：三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這里不再做具體介紹。（4）三相Yn型電容的測量：圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖6 Yn形聯接被試電容接線圖（5）三相III型電容的測量：圖7為三相Ⅲ型電容器測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將黃色夾子夾在母線排A相上，將綠色夾子夾在母線排B相上，將紅色夾子夾在母線排C相上，黑色夾子夾在A’線上，將A‘B’C‘短接，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。

<河北>天正華意電氣設備有限公司
河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時

河北電容電流測試儀電容電流測量在“主菜單”屏幕中選擇“電容電流測量”按“確認”進入“參數設置”屏幕，見圖5。按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置；當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。圖5 參數設置?試驗編號：設置當前的試驗編號。?設備名稱：即為被測設備的編號，可以不設置。?額定高壓：設置被測系統額定線電壓。?母線電壓：設置母線實際線電壓值，以提高電容電流測量精度，調整范圍Un±20%。?P T 方式：選擇PT連接方式，當光標移動到“接線圖”按“確認”鍵后，顯示相應的PT接線原理圖。?P T 變比：顯示當前PT變比，不可設置，此處只是顯示。?開始測量：按“確認”鍵后，啟動電容電流測量過程；如果“PT方式”選擇為“C1PT”，按“確認”鍵后，將顯示三相電容器組電容量設置屏幕，在設置完三相電容器組電容量后，按“確認”鍵啟動測量過程。注：測量過程開始后，按“取消”鍵，可立刻停止測量過程。7.4.2 測量結果顯示圖6 測量結果?重測：放棄本次測量結果，重新開始新的測量過程。?打?。和ㄟ^打印機打印本次測量結果。?存儲：將本次測量結果保存至本機存儲器或者外部優盤。7.4.3 測量記錄查詢在“主菜單”屏幕選擇“測量記錄查詢”，按“確認”鍵進入，此屏幕用于查看已經保存至本機存儲器的測量結果歷史記錄，見圖7。圖7 測量記錄查詢“記錄012/014”，前面的數字表示當前記錄的編號（即第幾條記錄），后面的數字表示已存儲記錄總個數；按左右鍵可查看不同編號的記錄。按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打?。簩斍安樵兊拇鎯祿M行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。7.4.4 實時時鐘設置在“主菜單”屏幕選擇“實時時鐘設置”，按“確認”鍵進入，見圖8。圖8 實時時鐘設置在“實時時鐘設置”屏幕，按左右鍵移動光標選擇要修改的數據，按上下鍵修改選中的數值，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）7.4.4 廠家參數設置此屏幕用于廠內調試，需要密碼才能進入，不對用戶開放。

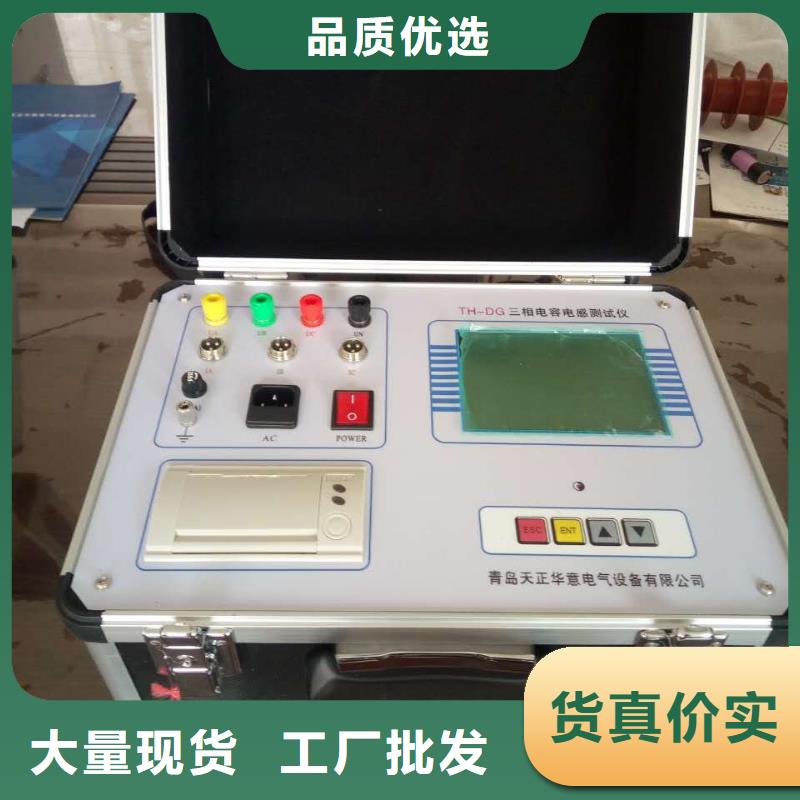

河北電容電流測試儀使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz儀器功率 200W五、面板介紹圖1Ua、Uo：測試線電源電壓輸出端；ua、 uo :測試線采樣電壓引入端；電流輸入：電流鉗接線引入端；電源開關：接通和斷開交流電源；：儀器接地端子液 晶 屏：顯示操作提示及測量數據鍵 盤：儀器各種功能的操作打 印 機：打印各種測量數據六、操作說明當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：圖2延時兩三秒鐘后液晶顯示主菜單，如下圖所示：圖3如果需要電容測試，在主菜單畫面下，按↑ ↓鍵，選擇 電容測試 后，按 確認 鍵，進入電容測量設定畫面，如下圖所示：圖4在電容測量界面，按↑ ↓鍵選擇被測電容類型，按 確認 鍵進入如下顯示界面（選擇單相電容）：圖5經過幾秒鐘時間，顯示測試結果如下圖所示：圖6如果要打印數據，請按打印鍵，存儲數據請按F1鍵，如果還需測量同相電壓下的其他單相電容，可按返回鍵返回電容測試界面，將電流鉗夾到被測電容上，按確認鍵重新測量。在電容測量界面，如果要測試三相電容，請按↑ ↓鍵選擇被測三相電容類型，此時屏幕會根據三相類型顯示當前需要測試哪一相，請根據所選擇的相接線，比如如果選擇三相△型電容測試，屏幕首先顯示的界面

<河北>天正華意電氣設備有限公司 河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時

河北電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

<河北>天正華意電氣設備有限公司

河北電容電流測試儀PT連接方式大部分變電站中的4PT的連接方式有兩種接法，分別如圖9和圖10所示。對于圖9中這種4PT的接線方式，組成星形的三個PT的開口三角側被短接，系統零序電壓由第四個PT的測量線圈來測量，各相電壓分別從A－N、B－N、C－N端測量。這種接線方式下，系統單相接地時N－L端的電壓為57.7V。圖9 4PT連接方式1圖10 4PT連接方式2圖10和圖9中的接線 區別是在N－L端串接入第四個PT的33V二次線圈，這樣當系統單相接地時，N－L兩端電壓為91V（即57.7V＋33.3V）。在圖9和圖10中測量信號都是從N-L端注入。在圖9中，零序PT（即第4個PT）的二次零序繞組是ox-oa繞組，其電壓通常為（V），則測量時PT變比為。這種接線方式和變比下，對應于測試儀的“PT方式”中的“4PT”方式。也就是說，如果接線方式如圖9所示，則在測量電容電流前必須將“參數設置”屏幕中的“PT方式”設置為“4PT”。在圖10中，零序PT（即第4個PT）的二次零序繞組是由主繞組ox-oa繞組和副繞組oxo-oao串聯組成，主繞組ox-oa的電壓為（V），副繞組oxo-oao的電壓為100/3V，則測量時PT變比為（其中為電力系統的線電壓，如6kV、10kV或35kV）。這種接線方式下，對應于測試儀的“4PT1”連接方式。圖11 4PT連接方式3第三種4PT接線方式如圖11所示。這種接線方式比較少見意：在測量前還應將與PT二次繞組并聯的其它PT二次繞組斷開；退出系統中消弧線圈。3、測量注意事項對于4PT的接線方式，當被測的三相對地電容小于30微法時（10kV電容電流約為55A），測量結果是準確的。但當被測系統對地電容容量太大時，測量結果就會隨電容的增大而偏差較多。如果想要進行準確測量，可采用以下幾種方法：1）如果系統中變壓器有中性點或者有接地變壓器，也可采用下面介紹的變壓器中性點異頻信號注入法進行測量。2）將4PT連接方式轉變為3PT連接方式，然后按前面所述的3PT方式進行測量。將4PT連接方式轉變為3PT連接方式的方法如下：對于4PT連接方式1和方式2， 將第四個PT高壓側短接，并將被短接的開口三角側打開，從打開兩側注入電流測量即可。這時4PT連接運行方式就完全變成了3PT連接運行方式。

<河北>天正華意電氣設備有限公司 河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時

河北電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。

<河北>天正華意電氣設備有限公司 河北配網電容電流測試儀、配網電容電流測試儀生產廠家-發貨及時

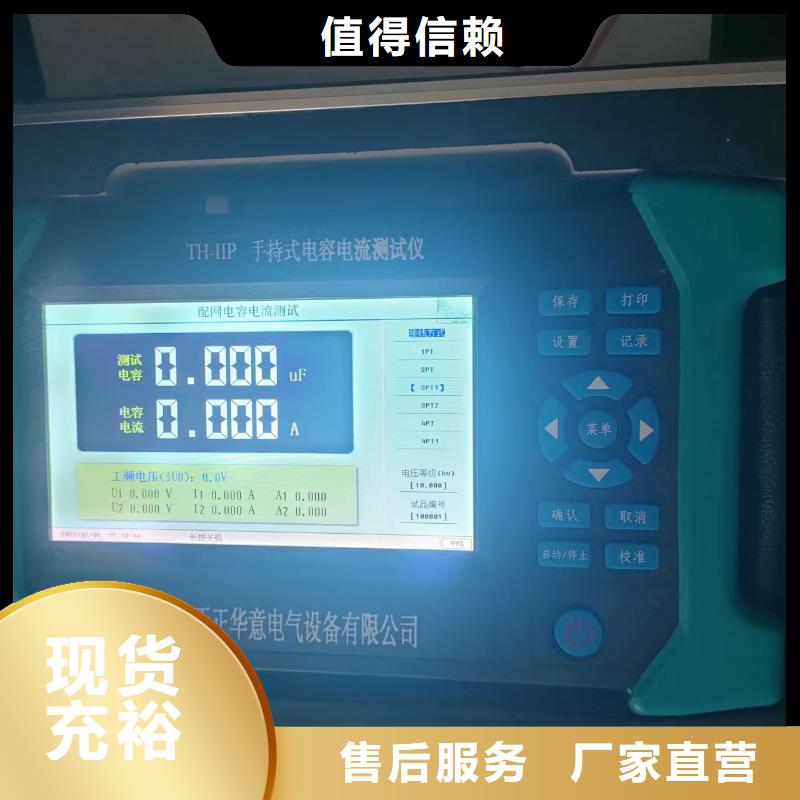

河北電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打??；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

---
