天水非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮時請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

<天水>天正華意電氣設備有限公司

天水非線性電阻測試儀尊敬的用戶：感謝您選購我公司的氧化鋅避雷器直流特性測試儀，本儀器可完成10kV電壓級以下的氧化鋅避雷器的直流1mA參考電壓試驗，大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10ma的V-A特性試驗，鋰電池組供電，具有體積小、重量輕、精度高、操作使用方便等優點。請您在使用本儀器之前仔細閱讀本說明書內容，并著重關注“指導”部分。 如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。安 全 指 導☆閱讀并理解說明書中的所有指導內容☆確認儀器與被測設備及地連接好才可開始試驗☆嚴禁用手或金屬物體觸碰高壓輸出端子，以免造成電擊事故☆儀器內部有高壓，請勿隨意拆卸☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔目 錄

天水避雷器計數器動作校驗儀質量有保證 <天水>天正華意電氣設備有限公司

天水非線性電阻測試儀前言感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接?。鑼⒔拥囟肆己媒拥?。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

天水非線性電阻測試儀感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接?。鑼⒔拥囟肆己媒拥亍?）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

天水避雷器計數器動作校驗儀質量有保證 <天水>天正華意電氣設備有限公司

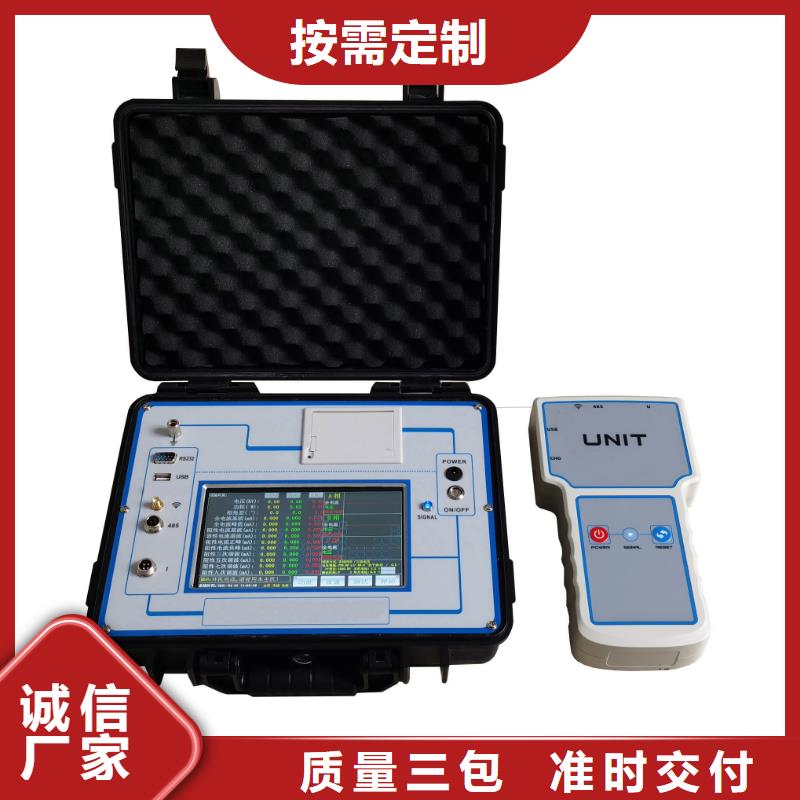

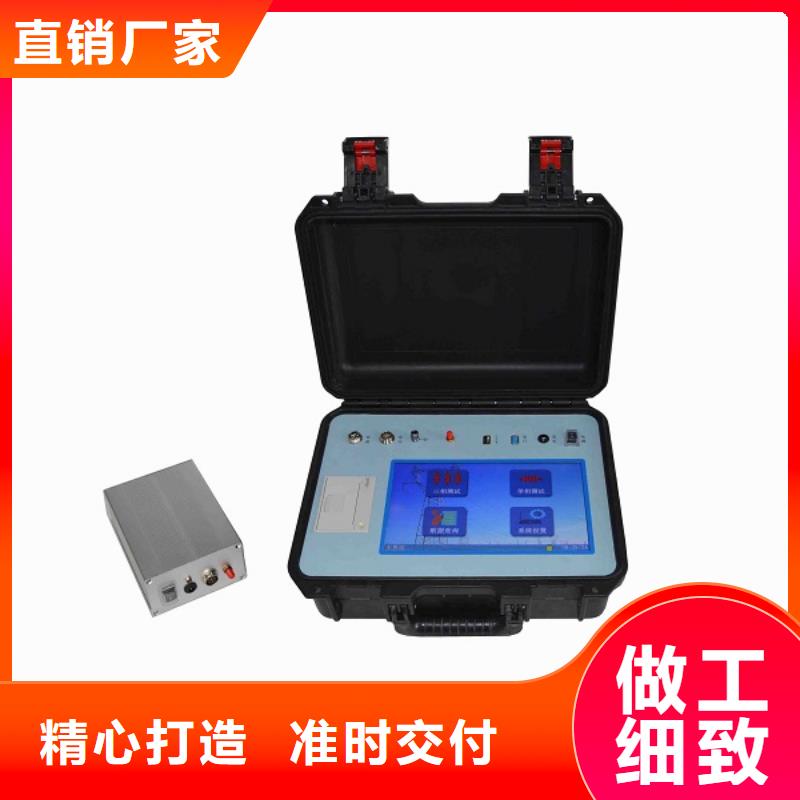

天水非線性電阻測試儀技術指標1.電源：220V、50Hz或內部鋰電池供電2.測量范圍：泄漏電流 0-10mA（可擴展）； 電壓 30-100V（可擴展）；（選配二：電場強度輸入范圍：30kV/m~300kV/m。）3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值。避雷器功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>400米（可擴展）6.鋰電池參數：充電時間 > 6小時 連續工作時間 > 4小時間斷工作時間 > 8小時7.儀器尺寸： 主機36cm×26cm×14cm 配件箱42cm×33cm×20cm8.儀器重量： 主機5.0kg 配件箱9.0kg四、儀器面板介紹圖2測試儀面板如圖2所示，測試儀分為主機和PT測試單元兩部分。PT測試單元：采集PT二次側電壓（或選配二：B相感應板電場強度信號），通過有線或無線方式將信號發送給主機。

天水非線性電阻測試儀主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步和無線同步支持取三相電壓基準信號、（選配一：B相電壓基準信號、選配二：感應板三種方式）。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（三相電壓取樣）圖3-1測試線接線方法如圖3-1所示，請先接兩機的地線，再接一根電流測試線（3芯）， 接電壓測試線（4芯）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA檔 標配為2-10mA），再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT測試單元端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。軟件設置：電流量程：根據主機面板上選擇電流量程對應設置。同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線；無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等?？垢蓴_（選配一）：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀投切原理圖5、按下設置聽見繼電器動作后，按下面板的啟動按鈕，緩慢調整電壓調節旋鈕。觀察LCD屏幕上電壓曲線和電壓值，直至屏幕出現如下波形，觸摸屏上按下圖像“保存”按鈕。調節電壓旋鈕至 點，按下儀器面板復位按鈕。圖九 測試波形6、斷開測試裝置電源、恢復接線，結束試驗。再次警告！測試開始前，必須確保測試裝置可靠接地，必須確保電壓調節旋鈕處于“0”位置；測試啟動后，不允許觸摸被測樣品；隨機贈送鱷魚夾為普通鱷魚夾，測試啟動后禁止直接用手操作！單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771 18669895723過電器保護測試儀避雷器測試儀器工頻放電電壓的測試工頻放電電壓的測試儀工頻放電電壓的測試裝置過電壓保護器試儀過電壓保護器檢測儀滅磁過電壓測試儀滅磁和轉子過電壓保護試驗勵磁系統的滅磁及過電壓性能測試

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求。《 電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總熔斷器外逐步將現有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總熔斷器配合時，應考慮動作特性的不同，對級差作適當調整?！? 電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重損壞至關重要。電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

天水避雷器計數器動作校驗儀質量有保證 <天水>天正華意電氣設備有限公司

天水非線性電阻測試儀技術指標1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。2.測量范圍：泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）；220V電場強度輸入范圍：30kV/m~300kV/m（選配）。3.測量準確度：電流：全電流>100μA，±5%讀數±1個字；電壓：基準電壓信號>30V時，±2%讀數±1個字；4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值，避雷器功耗。 5.電壓基準信號取樣方式：20米（可擴展）6.儀器尺寸： 主機360mm×260mm×140mm 7.儀器重量： 主機5.0kg 四、儀器面板介紹圖2PT信號航插：接PT二次電壓信號或感應板信號。氧化鋅避雷器泄漏電流按有效值分為0-2mA / >2mA兩個檔。電流航插：接氧化鋅避雷器泄漏電流信號。接地端：接地端必須接地，泄漏電流通過接地端流向大地。打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。電源開關：一般接AC220V外部電源，并帶保險切斷\閉合外部電源；若選配內帶高能鋰離子電池，切斷\閉合供電電池電源。充電端：若選配內帶高能鋰離子電池，儀器帶此端子，接入充電器充電。 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀 氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀

天水非線性電阻測試儀電壓互感器中性點用非線性電阻消諧阻尼器(以下簡稱消諧器)是安裝在6kV～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地 金屬性通道。安裝消諧器可PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的運行至關重要，因此定期或不定期對消諧器運行性能參數的檢測十分必要的。按照中國電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA(峰值/√2)下電壓U1mA(峰值/√2)、電流10mA(峰值/√2)下電壓U10mA(峰值/√2)、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。 電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；滅磁及過電壓性能測試儀勵磁系統的滅磁及過電壓測試儀勵磁系統滅磁及過電壓測試儀勵磁系統滅磁過電壓性能測試儀勵磁系統滅磁及過電壓性能測試儀發電機滅磁過壓保護裝置滅磁過電壓測試裝置發電機綜合特性測試儀滅磁過電壓和耐壓測試儀滅磁過壓直流特性測試儀

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求?！? 電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總熔斷器外逐步將現有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總熔斷器配合時，應考慮動作特性的不同，對級差作適當調整?！? 電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重損壞至關重要。電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

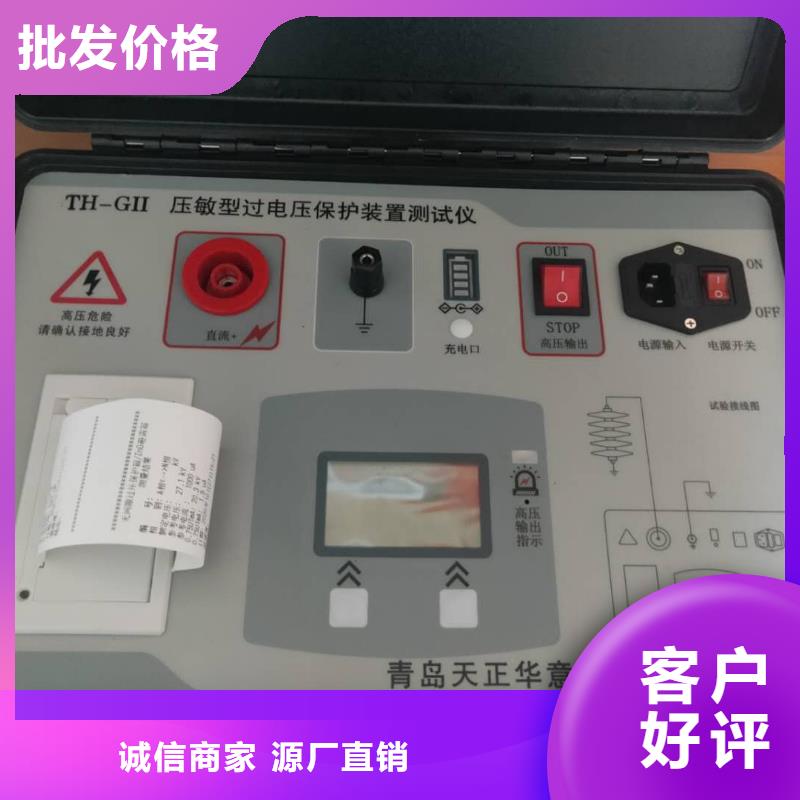

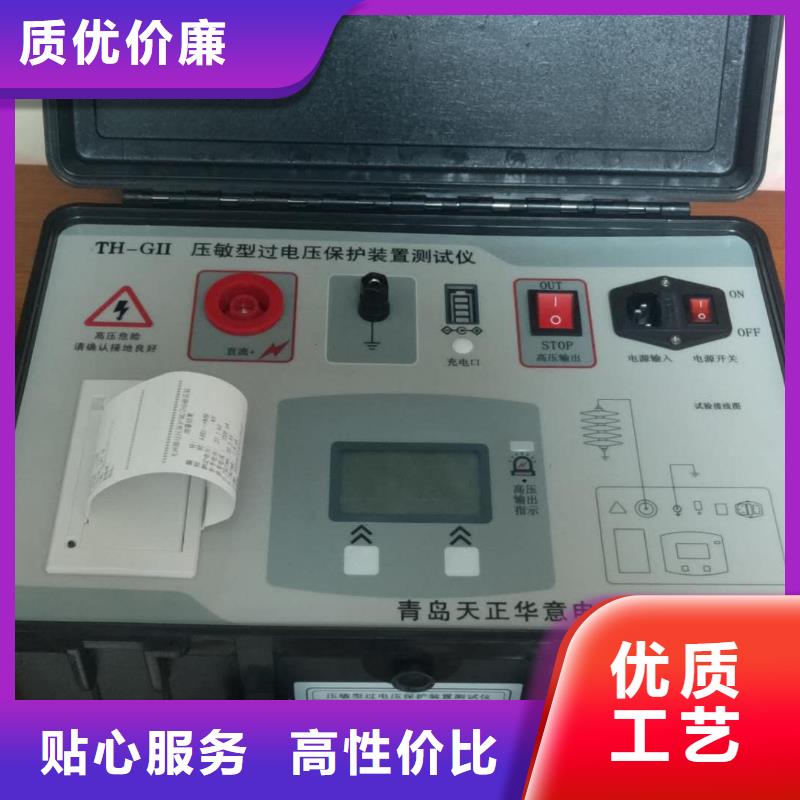

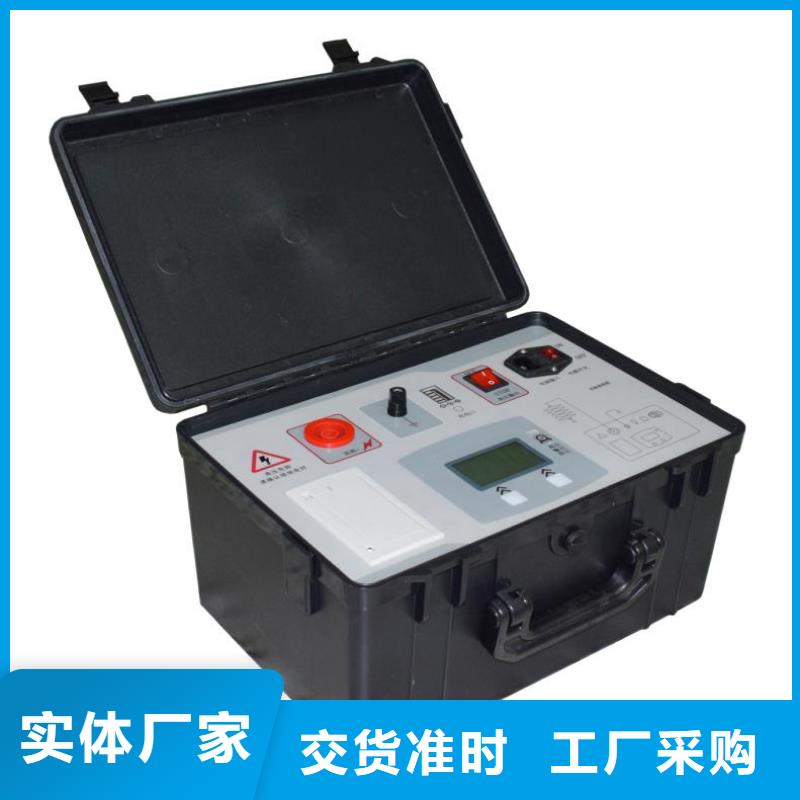

天水非線性電阻測試儀技術指標3.1 直流1mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA ⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV⑶ 分辨率：電流1uA 電壓：0.1kV⑷ 測量準確度：±1.5%3.2直流10mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.01～0.5kV 電流0～50mA⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V⑶ 分辨率：電流0.1uA 電壓：0.01kV⑷ 測量準確度：±1.5%3.3 其他參數⑴ 具有殘壓自動泄放功能⑵ 具有打印功能⑶ 電源供電方式：免維護高能鋰電池組⑷ 環境溫度： -10℃～+50℃ 相對濕度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 儀器面板圖圖1 儀器面板布局圖1.儀器外箱：高強度ABS密封箱2.直流端子：直流高壓正輸出端子3.接地端子：直流高壓負輸出端子，同時用作接地端子，試驗時必須可靠接地4.充電接口：內置電池充電口，必須使用附配的專用充電器5.電量顯示窗：內置電池的電量顯示6.高壓輸出開關：置于OUT時允許在測量時輸出高壓，置于OFF時禁止輸出高壓7.工作電源插口：儀器可外接220V市電作為供電電源8.保險管座：用于安裝市電方式工作時的保險管9.工作開關：儀器工作電源開關10.高壓輸出聲光報警提示：當儀器輸出高壓時發生聲光報警提示現場操作人員11.按鍵：儀器操作功能按鍵12.液晶屏：儀器工作與測試狀態顯示13.打印機：測試數據的即時打印

天水非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀電壓互感器中性點用非線性電阻消諧阻尼器(以下簡稱消諧器)是安裝在6kV～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地 金屬性通道。安裝消諧器可PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的運行至關重要，因此定期或不定期對消諧器運行性能參數的檢測十分必要的。按照中國電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA(峰值/√2)下電壓U1mA(峰值/√2)、電流10mA(峰值/√2)下電壓U10mA(峰值/√2)、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。 電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

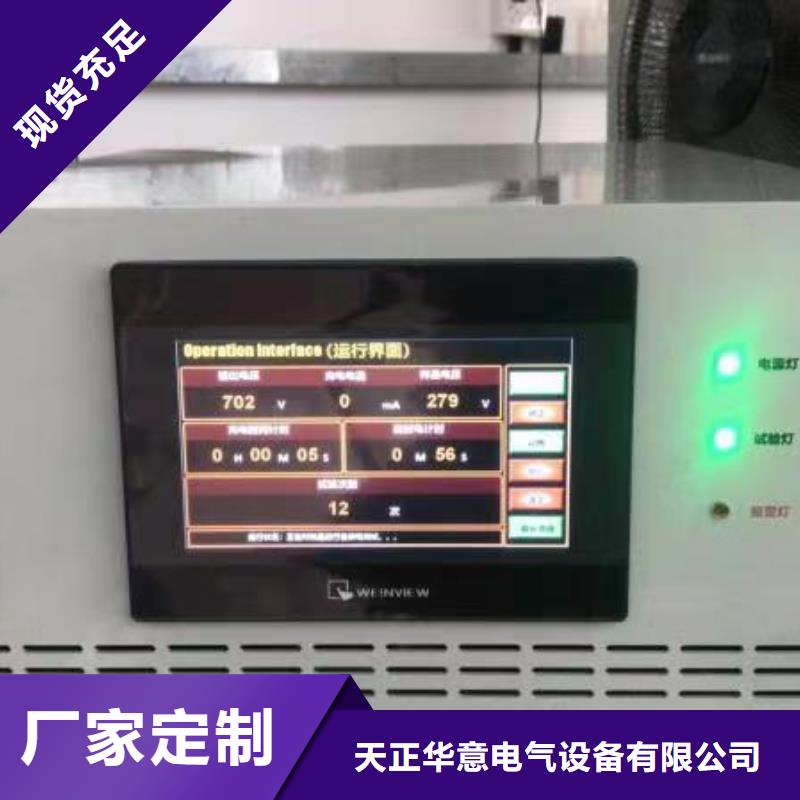

天水非線性電阻測試儀滅磁過電壓測試裝置由電壓調壓電路、高壓升壓電路，漏電流設定及檢測電路，電壓、電流測量電路，保護電路及電壓波形的彩色圖形顯示等部分組成。其中，AC/DC高壓升壓電路能調整輸出電壓至需要的值，漏電流設定及檢測回路能設定擊穿電流，測試過程中通過LCD屏幕實時顯示電壓和漏電流值，當漏電流值達到或超過預定漏電流值時，測試裝置將立即自動復位，并亮起超漏報警燈，蜂鳴器開始鳴叫（通過儀器面板復位按鈕關閉報警燈和蜂鳴器）。測試裝置具有定時復位功能，樣品在要求的的試驗電壓作用下達到規定的時間時，測試裝置具有自動復位切斷試驗電壓功能。測試時若被測樣品發生擊穿，漏電流超過設定的擊穿（或保護）電流，測試裝置自動切斷輸出電壓，同時聲光電報警提示。原理圖如下所示：圖一、工作原理圖四、技術指標輸出電壓 AC:0---5000VDC:0----5000V輸出功率：2000W（變壓器功率可選）精度參數：電壓精度< 3 % 電流精度< 2 %漏電流范圍：AC:0-100 mA（5000V）AC:0-600 mA (3500V 過電壓使用)DC:0-30 mA（5000V）滅磁過電壓范圍：AC:0—3500V波形顯示：8吋彩色LCD顯示屏定時范圍：基本1—180秒，（也可任意時間定制）波形數據存儲：USB盤（存儲容量8GB）外形尺寸：380寬*320高*260深重 量：約 23kg供電電源：AC220V（±10%），50Hz五、測試裝置器外觀測試裝置尺寸為：380mm×320mm×260mm 前面板換分為LCD顯示區域，測試、超漏和電源指示燈，AC220V輸入口，高壓輸出口，遙控高壓測試棒接口，USB存儲器端口，電壓調節旋鈕，啟動和復位按鈕。儀器背面板主要有一個散熱口(當功率較大時風扇自動開啟，功率降低后自動關閉)和四個地腳支架組成（儀器平放時，應打開地腳支架，用于機箱內部熱空氣導出）。圖二、測試裝置前面板圖 地鐵直流保護測試系統 無線絕緣子分測試儀 零值測定儀 非線性電阻測試儀 感應式避雷器帶電測試儀 避雷器閥片直流參數測試儀 避雷器直流參數測試儀 避雷器閥片參數測試儀 避雷器直流測試儀

天水非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀發電機滅磁過壓測試儀發電機滅磁過壓保護裝置測試儀無間隙過電壓保護器測試儀過電壓保護器氧化鋅避雷器綜合測試儀過電壓保護器氧化鋅避雷器測試儀過電壓保護器避雷器綜合測試儀過電壓保護器避雷器測試儀工頻放電電壓測試儀 過電壓保護儀測試儀過壓保護器測試裝置開關柜耐壓試驗裝置

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險陷。儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.儀器標準配置不帶高能鋰離子電池，可選配內置。2.5.7寸320×240液晶顯示器高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。3.適用于避雷器帶電、停電或試驗室等場所使用。4.三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。5.電流、電壓傳感器完全隔離，可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。6.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。7.內部配置存儲器，可掉電存儲200組試驗數據。8.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。9.可進行抗干擾計算，補償A、C兩相電流受B相偏差。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。避雷器泄露電流測試儀發電機滅磁過壓保護測試裝置滅磁過電壓保護器交直流參數測試儀過壓滅磁保護器特性測試儀滅磁過壓直流氧化鋅特性測試儀氧化鋅避雷器直流參數測試儀全自動避雷器泄露電流表校驗儀消諧電阻器特性參數測試儀氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀氧化鋅閥片檢測儀水電站勵磁非線性電阻測試儀壓敏過電壓保護裝置測試儀壓敏式過電壓保護裝置測試儀壓敏式過電壓保護測試儀壓敏式過電壓保護器測試儀

<天水>天正華意電氣設備有限公司 天水避雷器計數器動作校驗儀質量有保證

天水非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀
