恩施高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過500，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。

恩施高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過500，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。

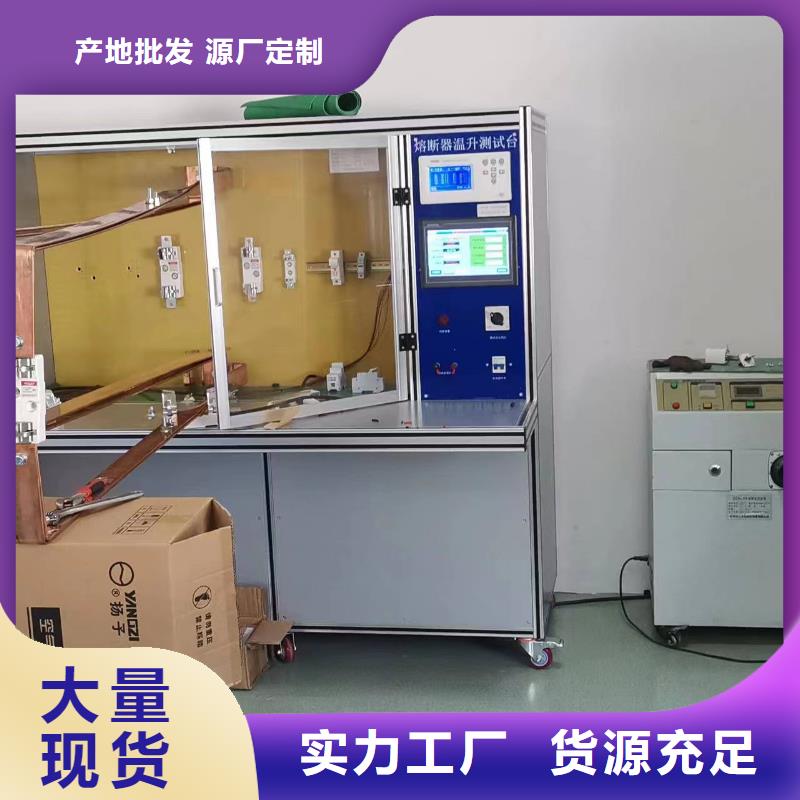

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發)

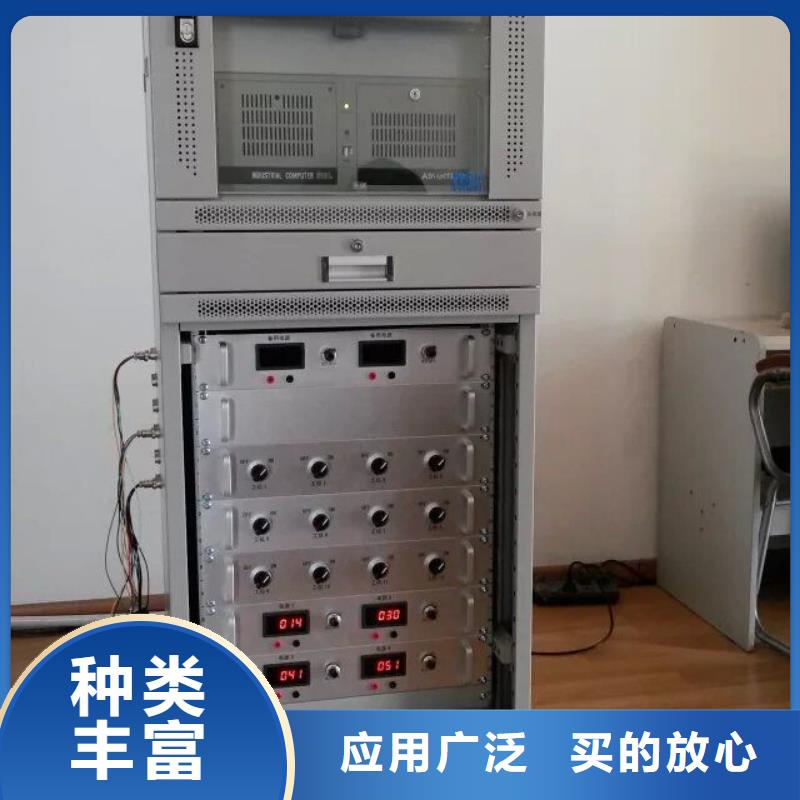

電器綜合試驗臺2023實時更新(今日/批發) <恩施>天正華意電氣設備有限公司

恩施高低壓開關柜通電試驗臺設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。注意事項1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器接觸是否良好。2、長期不用時，使用前就用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5MΩ。3、輸入輸出接線應嚴格按接線板上所標示標志接線嚴禁錯接反接。連接線一定要接觸良好，設備應良好接地。4、工作和存放場所應無嚴重影響絕緣的氣體、化學性塵埃及其它爆炸性和腐蝕性介質。

恩施高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過500，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發)

恩施高低壓開關柜通電試驗臺如果顯示的分斷時間不是希望的時間值，則使用鍵盤，設定希 望的分斷時間。按 -“數字鍵” ，若需更改設置則按 。6.設置相位。按 鍵，相位值在 0°和 180°兩個值之間切換，使校準裝 置的相位值與被校準漏電開關測試儀的相位值相等。校準時，可只對 1×30mA檔，進行相位為 180°的分斷時間校準，其余檔可只做相位為 0°的分斷時間校 準。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8 測量完成后，被校漏電開關測試儀顯示分斷時間值，校準裝置顯示被校漏 電開關測試儀實際的剩余動作電流值和分斷時間。注意：因漏電開關測試儀的 0.5×I△n 檔為剩余不動作電流值，故 0.5×I△n 檔只用校準其動作電流值，不用校 準其分斷時間，校準裝置可任意設置分斷時間，但漏電開關測試儀將不動作，不 顯示分斷時間，校準裝置一直顯示“測試中…”，并在上部顯示測得的動作電流值，退出測量，按 鍵即可。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 LD-300 處于待機 狀態。在 RCD 跳閘電流校準過程中，L 和 N 端子上存在致命的電壓。

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發)
電器綜合試驗臺2023實時更新(今日/批發) <恩施>天正華意電氣設備有限公司

恩施高低壓開關柜通電試驗臺儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強三、技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—500A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

恩施高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發)

恩施高低壓開關柜通電試驗臺PC機聯機使用方法1. 儀器與PC機聯機圖10儀器與PC機之間通過RS232線相連。如果PC機不帶串口，本公司將提供USB-RS232連接線。2. PC機軟件配置將光盤打開后，可以看到一個“上位機”文件夾，將其拷貝到PC機的根目錄中，打開此文件夾，如圖11：圖11其中“ZKC.exe”是本系統的主執行文件，“DATA”文件夾為試驗數據目錄，試驗數據以時間為文件名存儲。導出的EXCEL格式的數據也放在此文件夾。雙擊“ZKC.exe”執行文件，打開主界面，如圖12：圖12 PC主界面3．軟件使用（1）打開文件：打開以前的數據文件，可以添加試驗記錄，或進行打印。（2）保存文件：保存試驗數據為數據文件，可以在PC機存儲。（3）導出EXCEL：可以導出當前的數據為EXCEL文件，文件內容如圖13：圖13（4）打印預覽：可以查看當前試驗數據的報表，如圖14：圖14（5）試驗界面：進行與儀器聯機，進行試驗操作，并導入試驗數據。（6）退出系統：可以退出本系統軟件。（7）打開“幫助”菜單，選擇“幫助文檔”可以打開幫助文檔的電子版。4. 試驗方法打開“試驗界面”，如圖15：圖15 試驗界面（1）一個試驗數據文件只包含一個直流斷路器的試驗數據，因此額定電流是不變的，試驗首先設置額定電流。額定電流改變，將認為已經更換了新的直流斷路器，系統將會清空以前的試驗記錄。（2）按“動作顯示”將顯示本直流斷路器的安秒動作試驗數據，左邊是數據形式，右邊為數據曲線。

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發)
<恩施>天正華意電氣設備有限公司

恩施高低壓開關柜通電試驗臺漏電開關測試儀又稱為 RCD（residual urrent protective device）檢測儀，剩 余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護 器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護 器的漏電動作電流、漏電不動作電流以及漏電動作時間。國內外多年的運行經驗 表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用 戶的用電。因此對漏電開關測試儀的校準至關重要。TH-300 是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可 對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的 計量性能。TH-300 完全滿足《JJF1283-2011 剩余電流動作保護器動作特性檢測儀 校準規范》的計量要求。2 工作原理TH-300 漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定 的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用， 其原理框圖如圖 1 所示。圖 1 校準裝置原理框圖2.1 剩余動作電流的校準原理剩余動作電流：制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該 電流值時，剩余電流保護裝置應在規定的條件下動作。通過

電器綜合試驗臺2023實時更新(今日/批發)

恩施高低壓開關柜通電試驗臺如果顯示的分斷時間不是希望的時間值，則使用鍵盤，設定希 望的分斷時間。按 -“數字鍵” ，若需更改設置則按 。6.設置相位。按 鍵，相位值在 0°和 180°兩個值之間切換，使校準裝 置的相位值與被校準漏電開關測試儀的相位值相等。校準時，可只對 1×30mA檔，進行相位為 180°的分斷時間校準，其余檔可只做相位為 0°的分斷時間校 準。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8 測量完成后，被校漏電開關測試儀顯示分斷時間值，校準裝置顯示被校漏 電開關測試儀實際的剩余動作電流值和分斷時間。注意：因漏電開關測試儀的 0.5×I△n 檔為剩余不動作電流值，故 0.5×I△n 檔只用校準其動作電流值，不用校 準其分斷時間，校準裝置可任意設置分斷時間，但漏電開關測試儀將不動作，不 顯示分斷時間，校準裝置一直顯示“測試中…”，并在上部顯示測得的動作電流值，退出測量，按 鍵即可。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 LD-300 處于待機 狀態。在 RCD 跳閘電流校準過程中，L 和 N 端子上存在致命的電壓。

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發) <恩施>天正華意電氣設備有限公司

恩施高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分斷模擬；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分斷時間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分斷時間： (1)分斷時間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明

電器綜合試驗臺2023實時更新(今日/批發)

恩施高低壓開關柜通電試驗臺說明系統運行正常。③狀態指示燈（紅色）該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈(綠色)模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相⑤合閘指示燈(紅色)模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A帶8根試驗線，8個接線叉子，電源線1根，合格證，說明書，出廠實驗報告

<恩施>天正華意電氣設備有限公司 <恩施>天正華意電氣設備有限公司

恩施高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

恩施高低壓開關柜通電試驗臺通流不動作試驗通流不動作試驗用來檢測直流斷路器在通過額定電流左右電流的穩定性能的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖8通流不動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。（6）功能選擇按鍵盤上的“設置”就進入功能界面如圖9:圖9 功能界面進入功能界面后，可以選擇 “系統日歷時鐘調整”、“全部歷史數”、“試驗操作注意事項”等界面。系統日歷時鐘調整：設置時鐘的時間，為試驗數據提供時間依據。全部歷史數：儀器存儲器中所有的試驗數據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。

<恩施>天正華意電氣設備有限公司 電器綜合試驗臺2023實時更新(今日/批發)

恩施高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分斷模擬；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分斷時間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分斷時間： (1)分斷時間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明

<恩施>天正華意電氣設備有限公司

恩施高低壓開關柜通電試驗臺 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。（3）電源開關： 此開關為模擬斷路器電源開關。（4）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（5）直流開關： 該開關為直流電源輸出開關，該直流電源為不穩壓電源。（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。（7）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（8）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（9）跳閘電流選擇開關：
