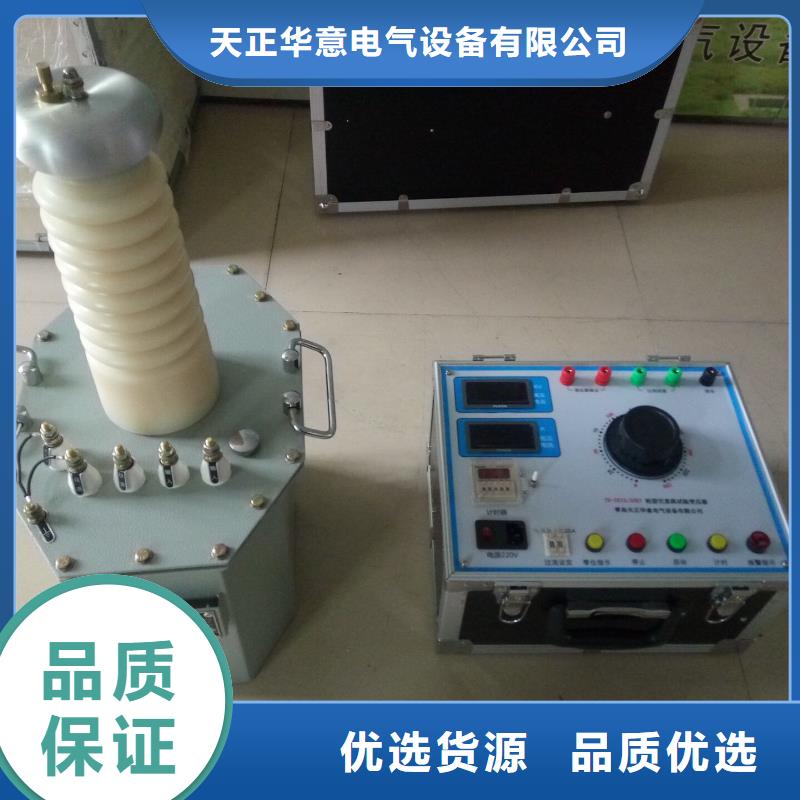

本溪試驗變壓器 系列工頻耐壓試驗裝置為單相變壓器 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。2、TH-系列工頻耐壓試驗裝置的工作原理圖見圖4，圖中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓作為交流輸出狀態；取消短路桿時，作為直流輸出狀態。 無局放調壓控制臺是根據電力行業標準而設計的，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。功能特點：1.監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示2.保護功能：過流保護、零位啟動保護、聲光語言報警提醒3.采用新型時間繼電器，計時范圍更廣（1S～99H）4.采用新型電流繼電器，更、更可靠，確保人身及設備。5.試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。6.試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

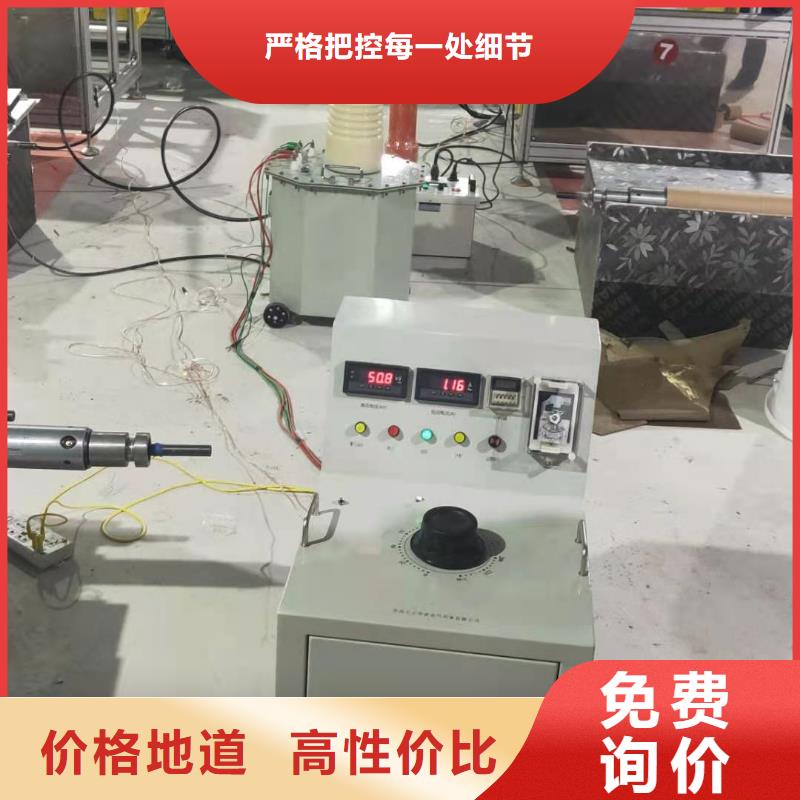

本溪試驗變壓器概述本產品是輕型高壓試驗變壓器的配套設備。其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作維修方便等特點。二、結構及面板布置示意圖本設備為箱式結構，箱體為鋁合金機箱，所有電器元件均裝在骨架上，面板上有電源連接電纜，便于安裝和維修。本報警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。面板元件布置如下、原理圖附后。三、使用條件1.溫 度：0℃～40℃2.海拔高度：＜1000m3.相對溫度：＜85％4.工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。四、使用方法1.按照試驗要求將操作箱、變壓器、被試品連接好。2.按照被試品正常試驗所需電流大小和耐壓時間，設定好過流繼電器（-KA）及時間繼電器（-KT）的動作值。3.插上電源插頭，將調壓器手柄旋到零位，綠燈（-HG）亮，可進行試驗操作，操作時不要靠近變壓器，以免發生危險。4.以上所有工作完成后，表示可以送電操作。按下啟動按鈕（-ST），一次主回路（-KM）吸合，調壓器受電。順時針旋轉調壓器手柄，調壓器升壓。此時零位燈（-HY）滅，工作指示燈（-HR）亮。密切注意電壓表（-PV）的指示，當升到被試品規定的耐壓值時，按下計時按鈕（-ST2）并注意被試品的情況。5.當耐壓計時到時，操作箱自動發出報警聲，此時應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕（-SP）和計時按鈕（-ST2），紅燈滅，黃燈亮。試驗完畢。6.在升壓或耐壓近程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（-KA）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

<本溪>天正華意電氣設備有限公司

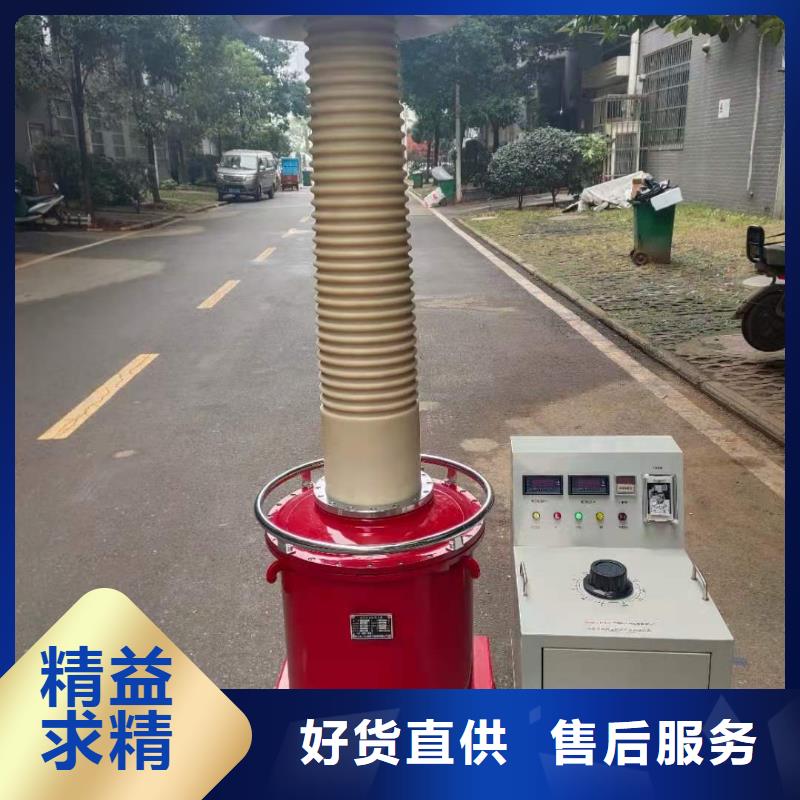

本溪試驗變壓器.結構：1、SF6系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了＞標準要求。SF6系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、SF6（Z）產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6（C）產品與ZSSB產品的不同在于套管內結三、型號含義：Z C B （Z） 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理：把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。

<本溪>天正華意電氣設備有限公司 高壓干式實驗變壓器 直銷廠家

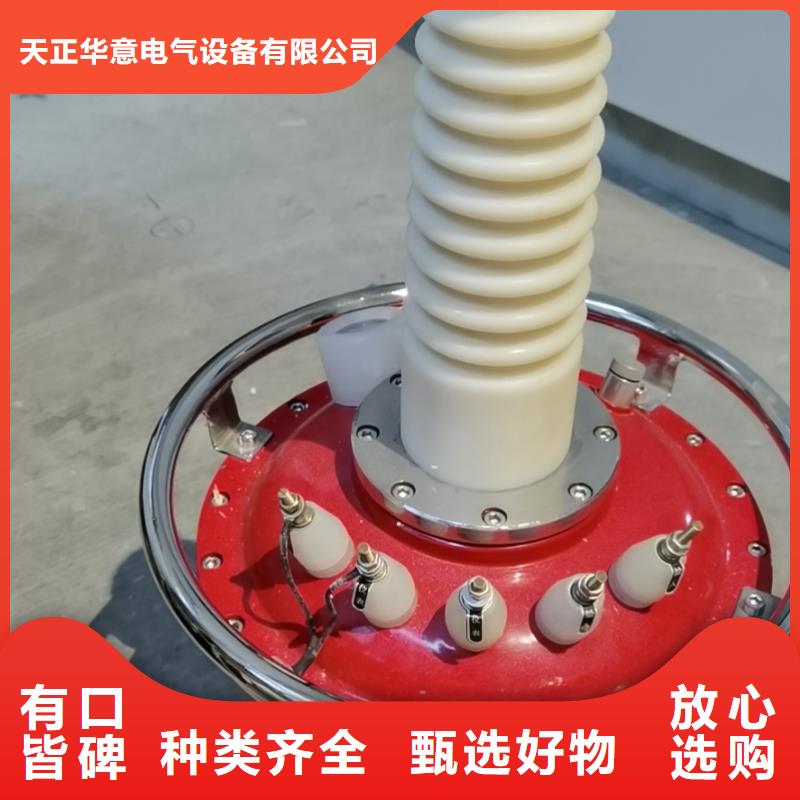

本溪試驗變壓器注意事項1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。2、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組的X端，測量繞組的F端以及高壓繞組的X端(高壓尾)均接本級試驗變壓器的外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。54、從零開始均勻旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，在以每秒2％額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。6、本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。7、使用本產品做高壓試驗時，出熟悉本說明書外，還必須嚴格執行有關標準和操作規程。可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備性試驗規程》等。

<本溪>天正華意電氣設備有限公司 高壓干式實驗變壓器 直銷廠家

本溪試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

<本溪>天正華意電氣設備有限公司
高壓干式實驗變壓器 直銷廠家

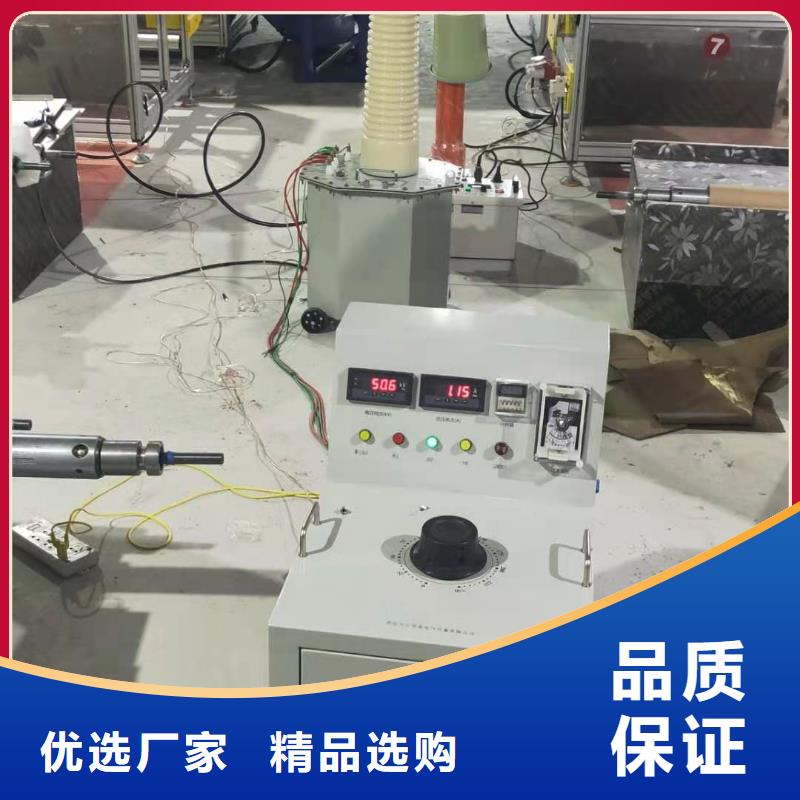

本溪試驗變壓器使用方法1、單臺使用1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，且被試品的容量、輸入電壓、電流；輸出電壓、電流不得起過額定值，否則將危及人身與設備的。1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。1.3按接線圖接線。1.4準備工作和措施就緒，空試一次設備。1.5接上被試品。1.6合上電源，控制箱(臺)停止指示燈亮。1.7按下啟動按鈕，啟動指示燈亮，將調壓器回到零位。1.8順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。1.9持續規定耐壓時間并注視電流表及被試品。1.10耐壓時間到，注視kV表并迅速將調壓器回零。1.11用放電棒經電阻放電，然后直接接地放電。1.12高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。2、多臺串激2．1概述我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。2．2工作原理串激系列高電壓試驗裝置，除電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。2．3組裝接線2．4串級組合方式2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

本溪試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。
