內江介質損耗測試儀尊敬的用戶：感謝您選擇了絕緣油體積電阻率測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 一

<內江>天正華意電氣設備有限公司 高壓電纜介損儀 內江

高壓電纜介損儀 內江 <內江>天正華意電氣設備有限公司

內江介質損耗測試儀方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備。13、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出，帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。19、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的.四、技術指標準確度：Cx±（讀數×1％＋1pF）tgδ:±（讀數×1％＋0.00040）抗干擾指標： 變頻抗干擾，在200％干擾下仍能達到上述準確度電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效數字tgδ范圍：不限，分辨率0.001％，電容、電感、電阻三種試品自動識別。試驗電流范圍：10μA～5A內施高壓：設定電壓范圍：0.5～10kV(可定制12kV) 輸出電流：200mA升降壓方式：電壓隨意設置。比如5123V。試驗頻率： 40-70Hz單頻隨意設置。

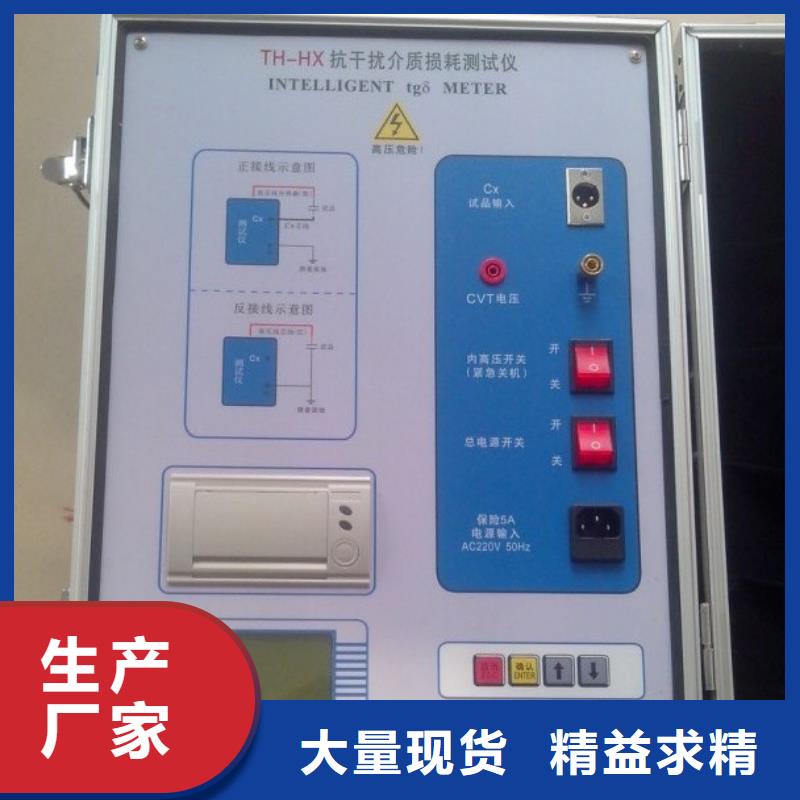

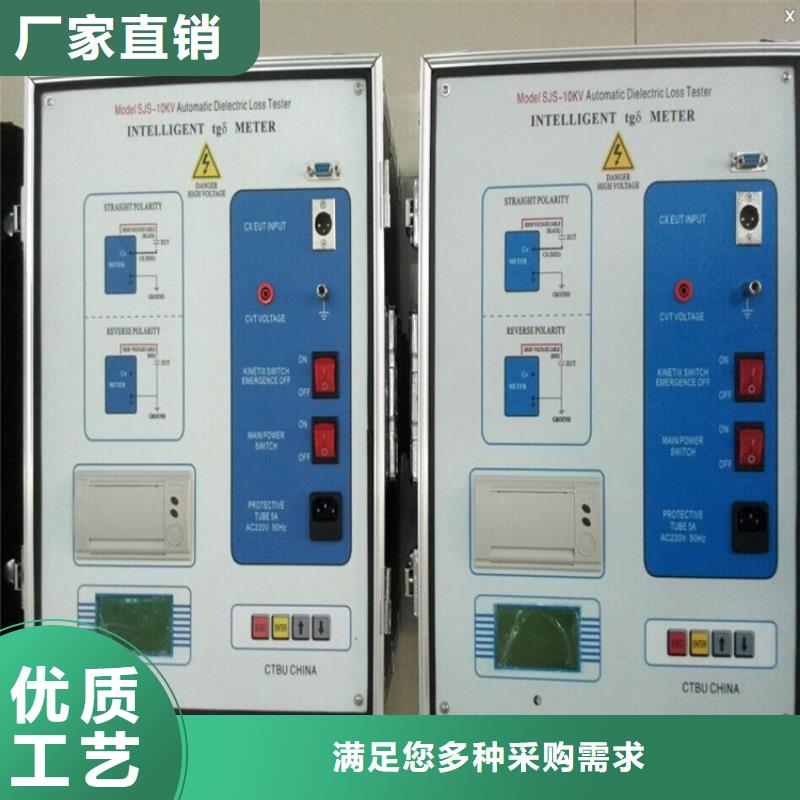

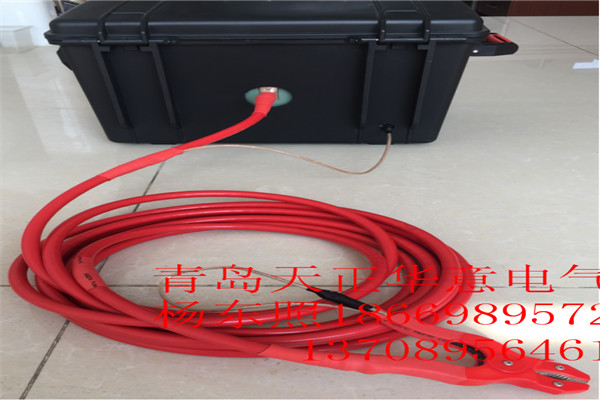

內江介質損耗測試儀概述介損測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、。本儀器設有以下保護功能：·高壓短路保護·CVT過壓保護·儀器接地不好保護二、工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx），如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。

<內江>天正華意電氣設備有限公司 高壓電纜介損儀 內江

內江介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。

內江介質損耗測試儀油杯簡介1.油杯結構圖二 油杯結構圖①油杯杯體，測量加壓極油隙③油杯內電極，測量測試極 內電極固定鈕⑤油杯內電極，測量屏蔽極 ⑥測試端⑦溫度接口2.油杯技術標準油杯采用三極式結構，完全符合GB/T 5654-2007標準，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。3.油杯使用?裝入油杯：將油杯平穩放入儀器加熱爐內，保證油杯底部接觸良好，以便有良好電接觸和熱接觸，裝入后應將測試線接好，黑色線是信號測試線，白色是溫度測量線?取出油杯：必須在斷電情況下，先取下短的黑色、白色測量線后直接將油杯取出。4.拆裝油杯電極將內電極固定鈕④旋松后可將內電極全部取出；同樣，裝入內電極后應將內電極固定鈕④旋緊。5.裝入油樣將取出內電極的后油杯杯口朝上，然后將其向下輕斜約60度左右，再將裝有40ml被試油樣的量杯的杯口邊緣碰到油杯杯口內壁，接著量杯慢慢輕斜，緩慢將油倒入， 注意盡可能不要在油中夾入氣泡；完成后便可將內電極慢慢裝入油杯，然后打擰好內電極固定鈕，再將整個裝完油的油杯放入主機靜止15分鐘（這樣可很好的將大部分氣泡排出；如不靜止，將直接影響設備加壓情況以及數據的準確）；就可以運行主機。注意：內電極系非常精密部件，取出、裝入時一定動作緩慢，平穩，內外電極間不要碰撞，以防破壞表面，導致整個油杯報廢；6.油杯清洗?徹底清洗：測量前，應對油杯進行的清洗，這一步驟非常重要。因為絕緣油對極微小的污染都有極為敏感的反應。

---
