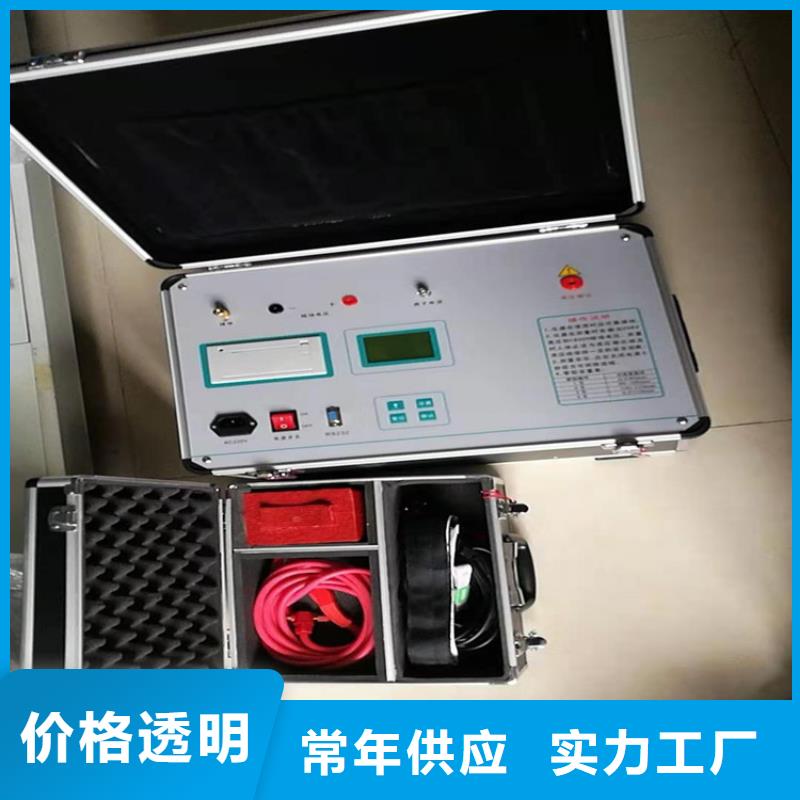

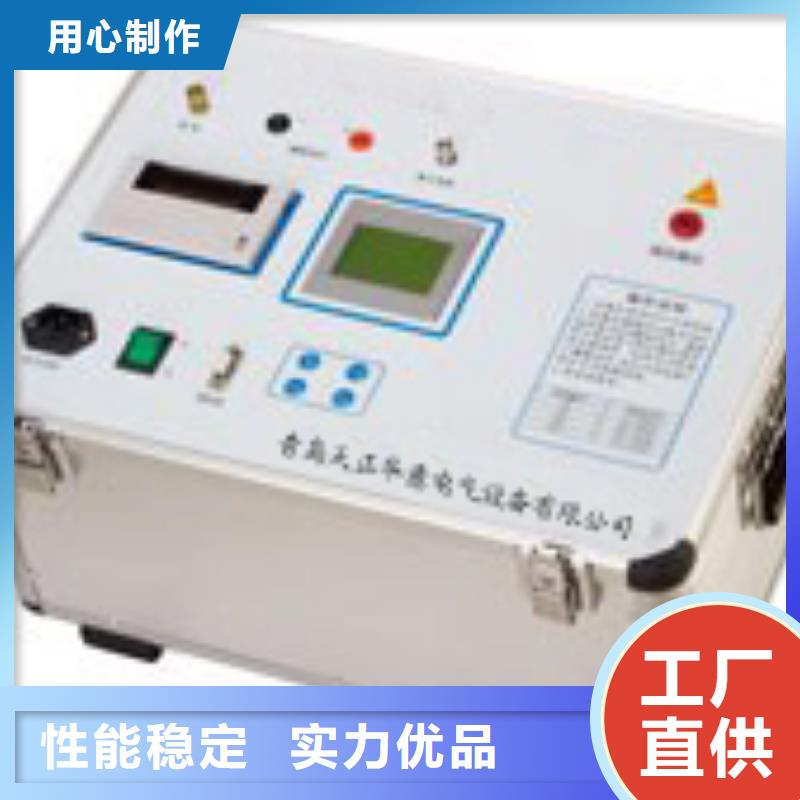

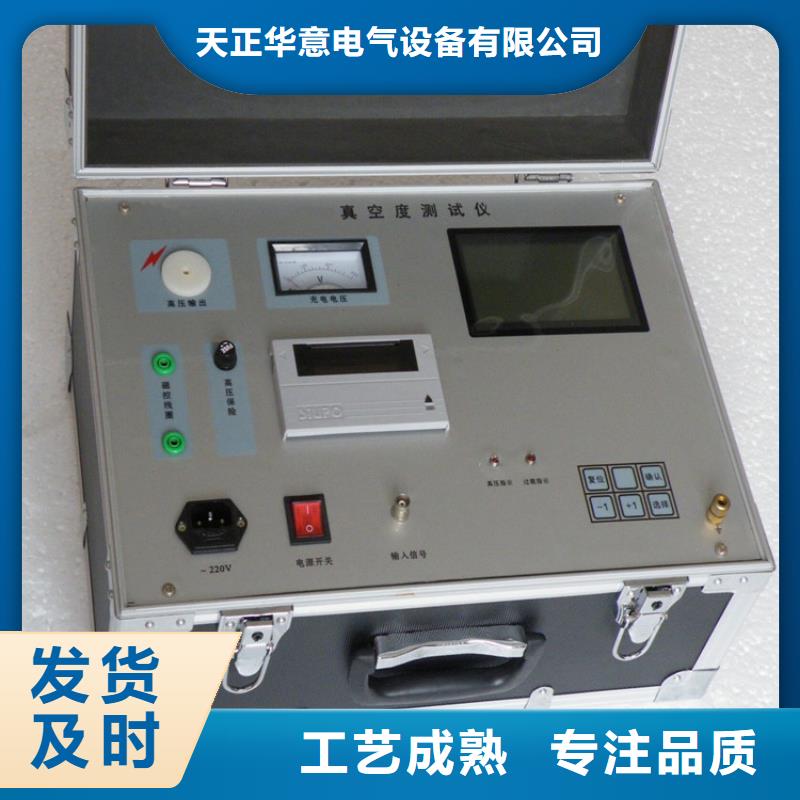

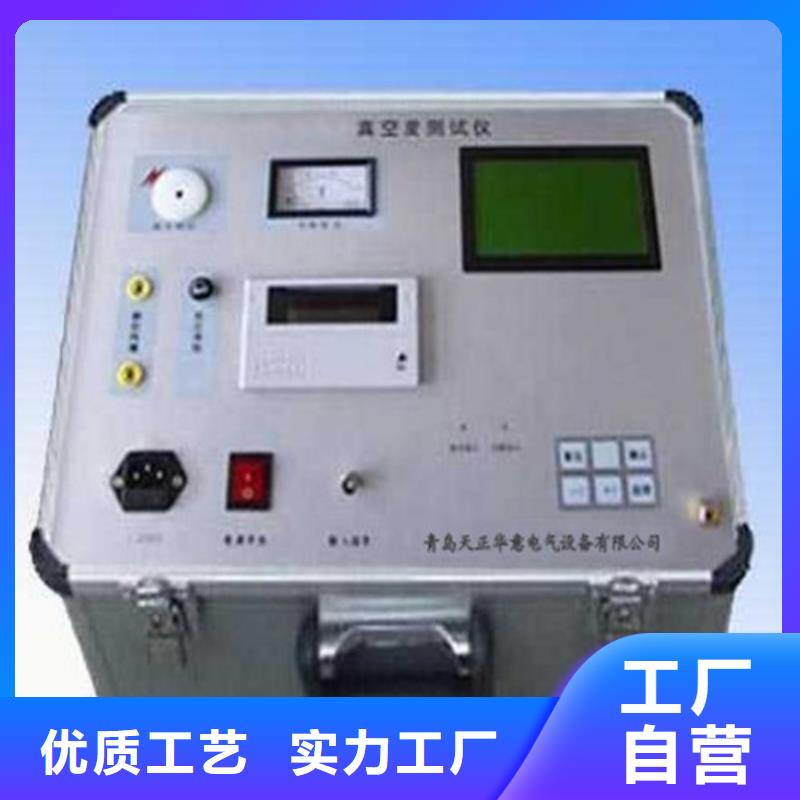

金昌真空度開關測試儀完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至負離子電流采樣電路上，使其承受十分強的電沖擊。采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓直接加到負離子電流采樣端居時間，微電腦保護裝置會立即起控，使其進入保護狀態，就不會造成電路嚴重的損壞。7、數據記錄內設微型打印機，可隨時打印出被測數據。第三章 測試原理利用離子電流在不同真空條件下的漏電流不同，來測試鑒別真空滅孤室優劣。將滅弧室兩觸頭拉開一定的開距，動觸頭施力高壓脈沖靜觸頭施加負離子電流。由于漏電電流非常弱，易于受到外界不同的干擾而降低精度。因此，必須通過勵磁線圈繞于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場來，加速離子流，按比例放大采樣率。這樣，在脈沖磁場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于直徑不同的真空管，在同等真空度條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流的對應關系曲線。當測知離子電流后，調用內部相對應的比例參樣，加以運算，得出準確真實真空度值。也就是說通過查詢該管型的離子電流——真空度曲線獲得該管型的真空度，這一過程由計算機自動完成。第四章 技術參數?所測真空泡：電壓等級6KV-35KV以上?測量范圍：10-5-10-1Pa?測量誤差：10-4-10-1Pa中誤差±10％?測量分辨率：10-5 Pa?漏氣的滅弧室在測量中將發生電擊穿，本機處于保護狀態。?允許環溫：-20℃-50℃，

金昌真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-5～10-1Pa；3、電場電壓∶ 30KV；4、磁場電壓∶ 1800V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工
【交直流指示儀表檢定裝置】設計施工 <金昌>天正華意電氣設備有限公司

金昌真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-4～10-1Pa；3、電場電壓∶ 20KV；4、磁場電壓∶ 1600V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工

金昌真空度開關測試儀非常感謝您對本產品的關注和信任。我們為能給您和您的同事們提供一臺品質的用于真空開關的真空度測試儀而倍感欣慰。并懇請您在使用真空度測試儀前仔細閱讀本手冊。收到儀器后，請清點隨機附件是否齊備，并保修手續。整機及附件包括：主機 為起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕汽，導致機內絕緣水平降低。請確認本機內無濕汽后再行使用。請不要將本機放置于灰塵容易聚集的地方。請將本機放置于通風良好的場所。請注意不要在雷雨的情況下使用本機器。開機和關機時，高壓輸出線不得觸及人體，以防觸電。測量時，不要觸及高壓線和磁控電流線，以防觸電。請不要使用汽油、香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的布。 確認當地電網電壓是否與本機供電電壓相符:交流220士10％ ； 50／60HZ；（如用127V需定定制交流127V士10％，50／60HZ。）請不要損傷隨機所帶的線纜，以確保使用。本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工 【交直流指示儀表檢定裝置】設計施工 <金昌>天正華意電氣設備有限公司

金昌真空度開關測試儀使用注意事項：1、該儀器屬精密儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因為表面不清潔可能使漏電的變化值大于電離電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較。3、使用時，高壓輸出線不得觸及人體，以防觸電。4、高壓指示燈亮時，不要觸及高壓線和磁控電流線，以防觸電。5、拆裝打印紙在儀器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。6、本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。7、本儀器真空度測量范圍在1×10-1～1×10-5之間離子電流測量范圍在1×10-3～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于10-4時建議該真空管報廢。8、若真空管內壓力等于大氣壓(即真空管破損)，本儀器測量范圍內 本儀器則拒絕檢測，返回初始狀態。（注：擊穿后，儀器有可能出現顯示不正常，此時，按“復位鍵”，儀器回到正常狀態。）

金昌真空度開關測試儀使用方法?（1）連線：將面板上的磁控電流輸出端通過導線與磁控線圈相連，使滅弧室觸頭至于分狀態（線圈套于滅弧室外），將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空（如圖所示）。 注意：使用前儀器必須良好接地！ 線圈與高壓輸出端應留有足夠距離。檢查連線正確后便可開機。（2）開機：將儀器的電源開啟后，顯示屏顯示菜單如下圖：（3）管型選擇：測量時，首先選擇管型，儀器內已存入多種管型，具體參數見附錄表格。按[選擇鍵]，使[←]指向選擇測試管型，按[確認鍵]，用［＋鍵］或［－鍵］調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若說明書中沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替. 如果沒有可代用的參數，則可按[選擇鍵]使[←]指向“A”，這樣可直接給出電離電流，一般來說。電離電流（A）較真空度（Pa）小2個數量級。（4）檢驗儀器功能該功能廠家用于調試儀器，用戶可以不關心。（5）測量按[選擇鍵]使[←]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。儀器內計算機執行測量步驟如下：啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電電流＋電離漏電電流→扣除漏電電流→電流轉變成真空度值→顯示、打印。若測量電離電流，則顯示電流值。

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工 <金昌>天正華意電氣設備有限公司

金昌真空度開關測試儀本儀器不但可以用于橫磁場還可以用于縱磁場真空開關的測試。二、主要特點：基于電離電荷的采樣技術真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。 測試原理?將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。

金昌真空度開關測試儀當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（2.3E-03Pa即為0.0023Pa）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱；謝謝合作！

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工

金昌真空度開關測試儀儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約30KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1800V高壓請注意!

<金昌>天正華意電氣設備有限公司

金昌真空度開關測試儀界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書1份4．檢測報告1份5．合格證及保修卡1份6．保險管2個

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工

金昌真空度開關測試儀儀器便自動完成所有的測量、計算、顯示等全過程。若此時按下打印鍵，則打印測量結果。3.4.2儀器內計算機執行測量步驟如下：啟動高壓→測漏電電流→關閉高壓→接通充電開關→電壓到規定值→啟動磁控電流，測量漏電電流＋電離電流，→扣除漏電電流→電流轉變成真空度值→顯示。若【校驗鍵】有效，則顯示電流值。4、關于測量結果4.1后顯示電流值為零，應檢查滅弧室表面是否不清潔，因為表面不潔可能使漏電電流的變化值大于電離電流值，這樣，測量值減去漏電后小于零而被儀器判為零，發生此種情況后，將滅弧室表面擦凈，再做測試。一般來說這樣得到的真空度值偏高。4.2以次測量值為準，連續多次測量所得真空度會逐漸升高，高于滅弧室的實際真空度值。若必須進行多次測量，則每次測量之間的時間間隔一周左右。第七章 相關標準本儀器依據中華人民共和國行業標準《10-35KV戶內高壓斷器訂貨技術條件》（DL.403---91）中2.13條規定“運行中的真空開關管有效期之末其真空度須優于6.6×10-2Pa”和中華人民共和國行業標準《交流高壓斷路器訂貨技術條件》（DL/T402—1999）中E1.4.2.1型式試驗(2)規定“真空斷路器的滅弧室應采用電磁法進行試驗。在滅弧室分開的觸頭間施加磁場，然后施加一個長持續時間為100ms的脈沖電壓，可由流過電流的大小估算出真空滅弧室內的氣體壓力。”

【交直流指示儀表檢定裝置】設計施工 <金昌>天正華意電氣設備有限公司

金昌真空度開關測試儀具體需處理以下幾個方面：A、兩端的接地；B、互感器；C、避雷器；D、消弧電容E、傳感器2、確保真空斷路器潔凈干燥3、確保真空斷路器開距(分閘)4、然后按圖２所示懸掛好勵磁線圈白刻度線對準真空斷路器中間位置用綁帶綁緊電磁鐵和真空斷路器（實驗時脈沖電壓會產生沖擊力，避免造成真空斷路器的損裂）。5、按測試線的顏色與插件大小連接線路，高圧大夾夾于離電磁鐵距離遠一點的真空斷路器一端，黃綠線須先連電磁鐵再連儀器。6、通過拔碼開關輸入選擇與真空斷路器相匹配的管型(帶護套的真空斷路器以護套的直徑為準) 。7、準備工作做好、檢查連線無誤后打開電源，按復位鍵，確保儀器處于初始狀態。8、按檢漏鍵進行檢漏，對真空管定質判斷，看真空斷路器泄露還是合格。9、按測量鍵進入測量看真空斷路器里真空度到底是多少然后打印測試結果。（顯示：3.26E-4Pa即為3.26×10－4 Pa帕斯卡）真空斷路器國標：出廠標準小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放電：按檢漏降低磁場殘余電壓，關閉電源大夾對地放電（或用放電棒放電）單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分) 放電完成其它測試線可隨意拆卸。11、裝好配件試驗完成。六、注意事項：1、真空度測試應選擇在晴朗干燥的天氣里進行，并將真空泡表面擦拭干凈，真空泡表面污穢而導致的泄漏將嚴重影響真空度的實際測試結果。同一真空開關的真空度測試，每次測試時間間隔應不少于10分鐘。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。 2、對同一真空開關的真空度測試，建議每天不要超過3次。3、測試真空度時，應先檢漏，檢漏合格后再進行定量測試。4、安裝勵磁線圈時，其定位指示線指向滅弧室聯接中縫處。5、測試過程中，人體不能接觸高壓和磁場電壓輸出端，測試儀的外殼應接地。6、高壓輸出線和離子電流線要分開，防止干擾。7、磁場電壓線，切匆短路，否則嚴重損壞儀器及人身！實驗前黃綠線須先連電磁鐵再連儀器；試驗完后單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分)。8、測試完畢后，應關閉電源，將高壓輸出端對地短接放電，以免被充電電容上的殘余電壓電擊。圖２號THKD-Ⅳ 真空開關真空度測試儀隨機附件∶1、磁控線圈

<金昌>天正華意電氣設備有限公司

金昌真空度開關測試儀裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份十、質保青島天正華意電氣設備有限公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB 156－1993標準電壓GB 311.1－83高壓輸變設備的絕緣配合GB 311.2－83高電壓試驗技術 部分：一般試驗要求GB 763－90交流高壓電路在長期工作時的發熱GB 1984－90交流高壓斷路器GB 1984－89交流高壓電器動、熱穩定試驗方法GB 2706－89電工術語 高壓開關設備GB 2900.20－94高壓開關設備常溫下的機械試驗GB 7675－87交流高壓斷路器的開合電容器組試驗GB 11022－89高壓開關設備通用技術條件機械工業部 1996－11－07批準 1997－07－01實施3．使用環境條件按GB 11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1 允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB 1984――89第6章的規定外，還應滿足以下要求。6.1 一般結構要求。

<金昌>天正華意電氣設備有限公司 【交直流指示儀表檢定裝置】設計施工

金昌真空度開關測試儀儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約30KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1800V高壓請注意!
