北海變壓器溫升直流電阻測試儀廠家直銷

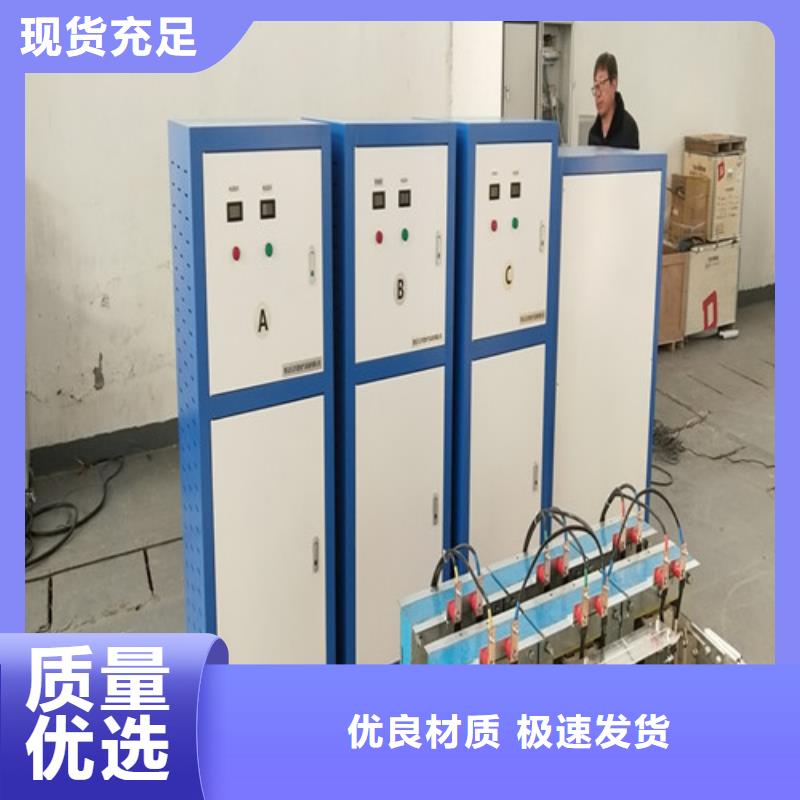

北海大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

<北海>天正華意電氣設備有限公司

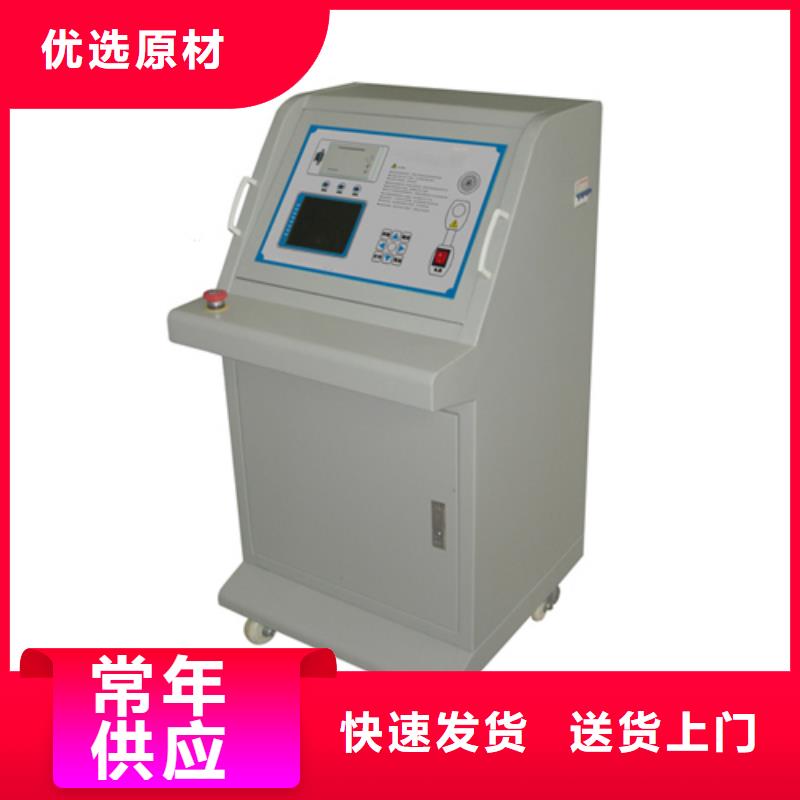

北海大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

北海變壓器溫升直流電阻測試儀廠家直銷 <北海>天正華意電氣設備有限公司

北海大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤

北海大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

北海變壓器溫升直流電阻測試儀廠家直銷 <北海>天正華意電氣設備有限公司

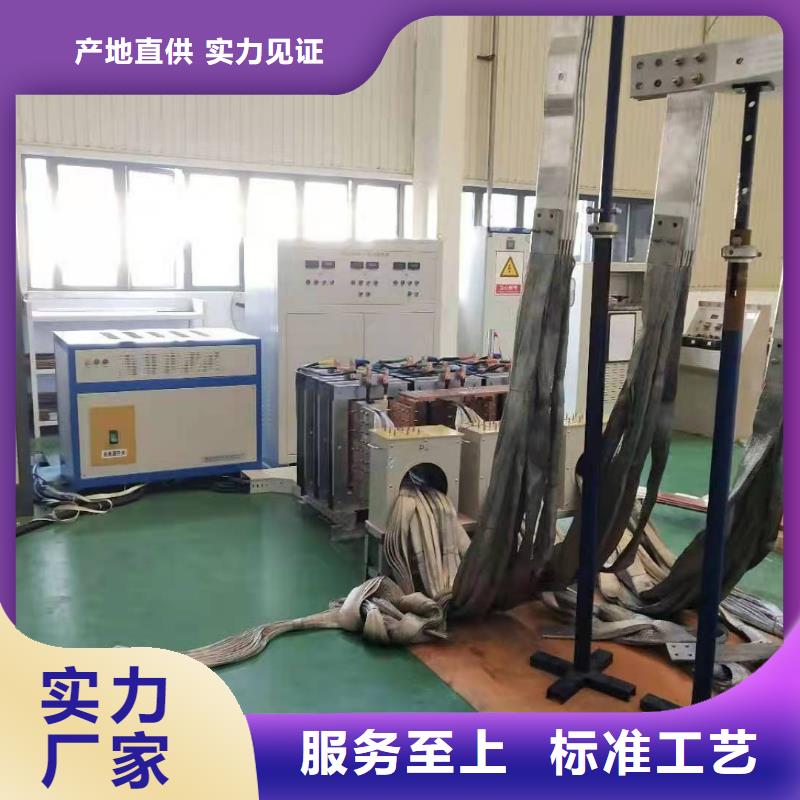

北海大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

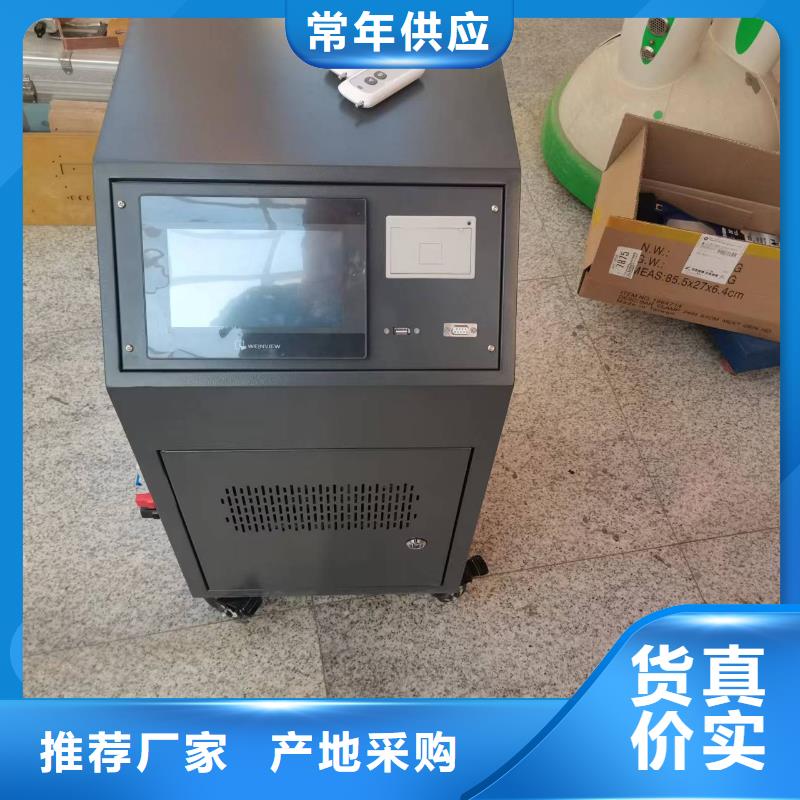

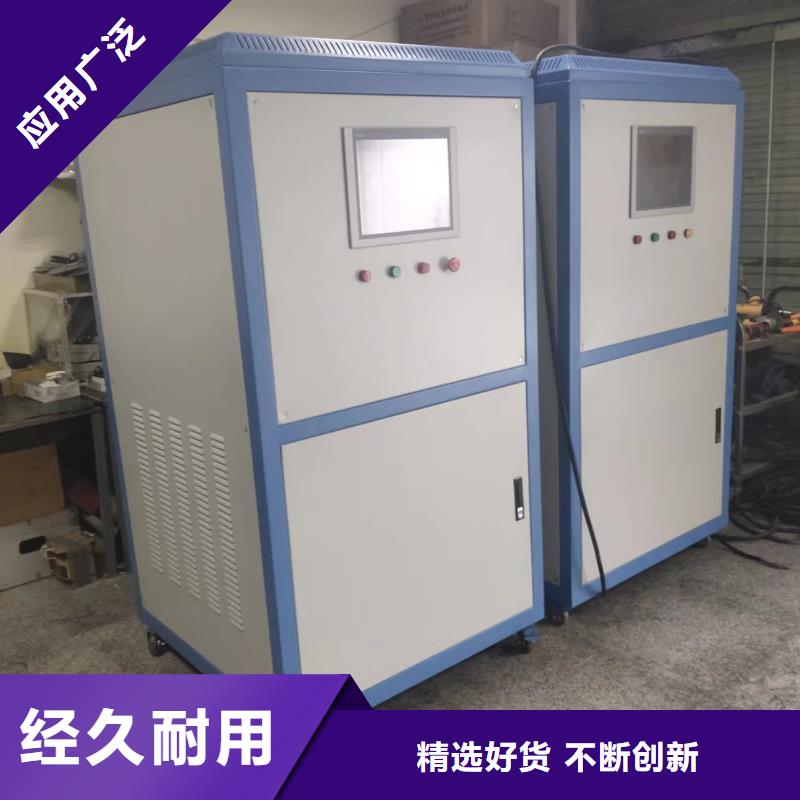

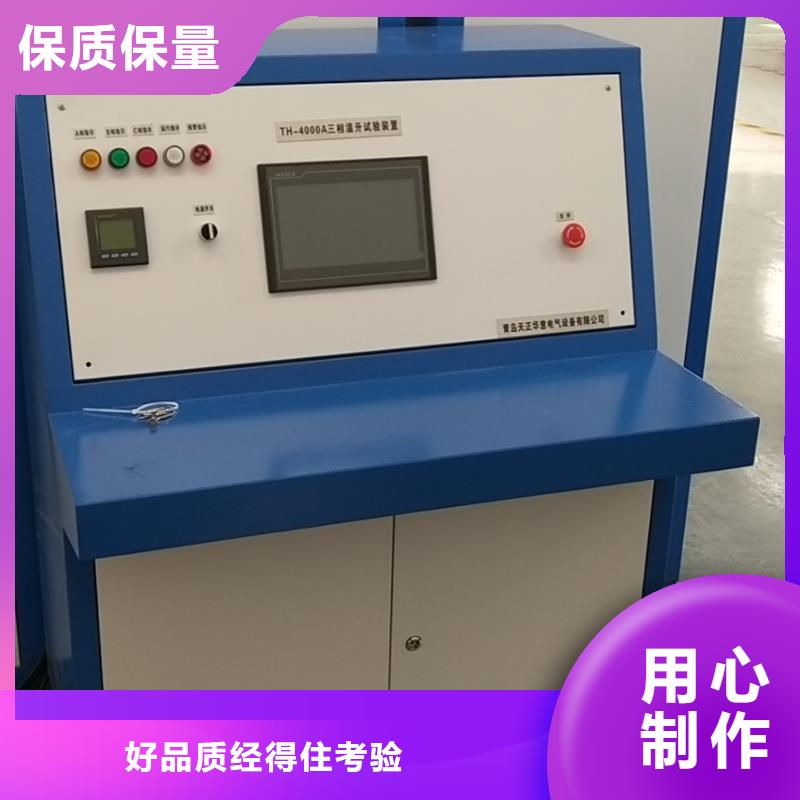

北海大電流發生器二、1000A全自動交流電流發生器，采用PLC與威綸工控屏幕作為控制系統，實現的全自動大電流檢測設備。該發生器能夠實現一路1000A電流輸出，16路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。設備具有完善的保護措施，能夠實現長時間無人職守測試。、三、主要特點● 電流、溫度、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 全觸屏操作，操作直觀、快捷、易上手。● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗）； ● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態； ● 試驗時間可任意設定，0秒 ~ 48小時● 自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；● 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位； ● 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；● 手動模式電流保持功能，當到達某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。● 帶停止/緊急按鈕，可手動復原；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。● 出現過流等故障時，保護即時，準確，可靠； ● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器需方技術要求1.1：功能要求 用于35kV及以下額定電流6300A及以下各類開關柜1.1倍額定電流溫升試驗。溫升試驗裝置技術性能需滿足根據GB/T11022、DL/T 593、GB/T 3906、DL/T 404等試驗標準對開關柜進行試驗的要求。1.2 技術參數要求?輸入接口：三相四線制（需方實驗室可提供相線電纜三根，零線一根，另可提供接地線）?輸入電壓：380V?輸入電流：小于552.6A?輸出電流：AC范圍 0到7000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）?輸出波形：標準正弦波?輸出頻率： 50Hz （＋5％， -2％）?輸出電壓：0-10V或以上，且連續可調?工作時間：電流輸出不少于24小時?輸出相數：三相?冷卻方式：自然冷卻?三相電流不平衡率：小于2％?保護設置：過流、過壓、過熱、短路保護?具備供電電源三相輸入電壓、輸入電流、補償電壓、補償電流、參數監測和顯示功能?具備三相輸出電壓、輸出電流的監控和顯示功能?具備試驗過程記錄功能（持續記錄輸出電壓、輸出電流、各溫度測點溫度值等相關數據）?具備試驗結果自動計算功能?配套30路熱電偶（或其他滿足試驗標準要求的傳感器）溫度巡檢系統?具備全自動測試與手動測試兩種方法，全自動測試時只需簡單設置試驗電流、時間、記錄步長即可，帶自動穩流系統。系統跟蹤目標電流，自動調整、平衡三相輸出電壓、電流，并可自動記錄電流、電壓、各路溫度傳感器數據，可導出生成常用電子報表格式。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏會給PLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

北海變壓器溫升直流電阻測試儀廠家直銷 <北海>天正華意電氣設備有限公司

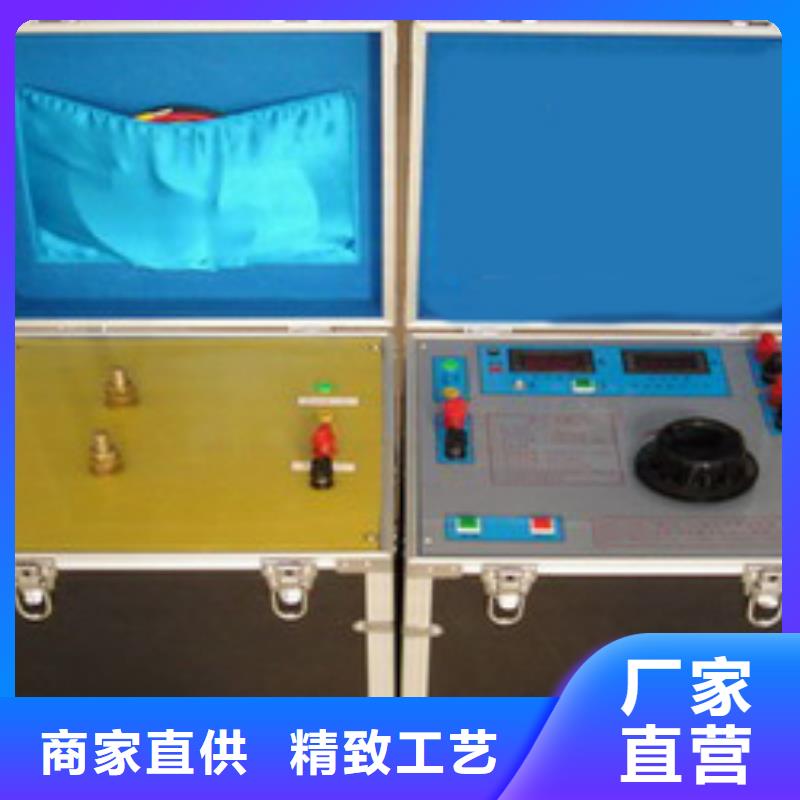

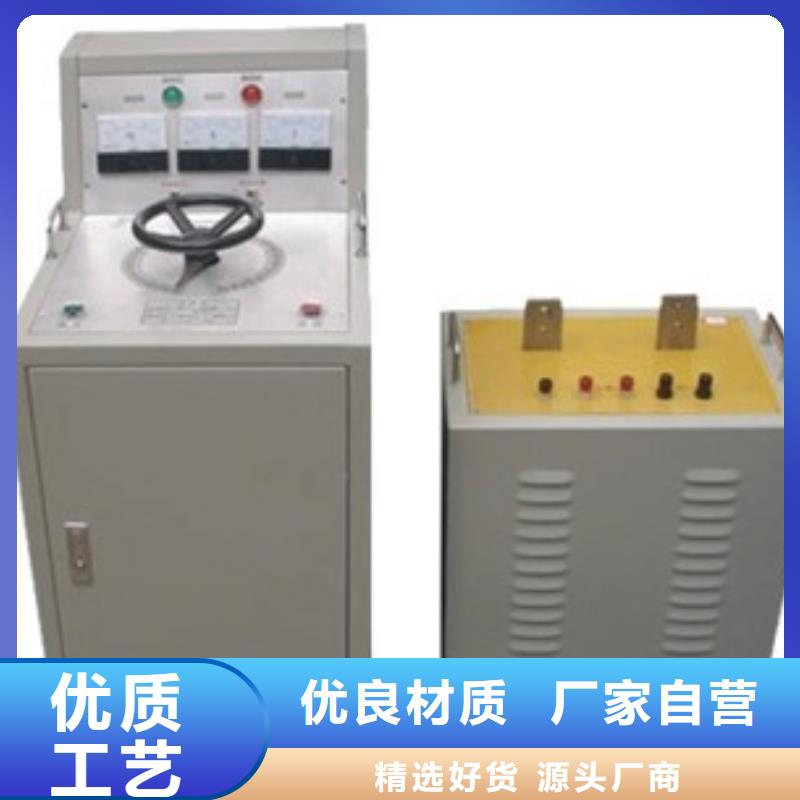

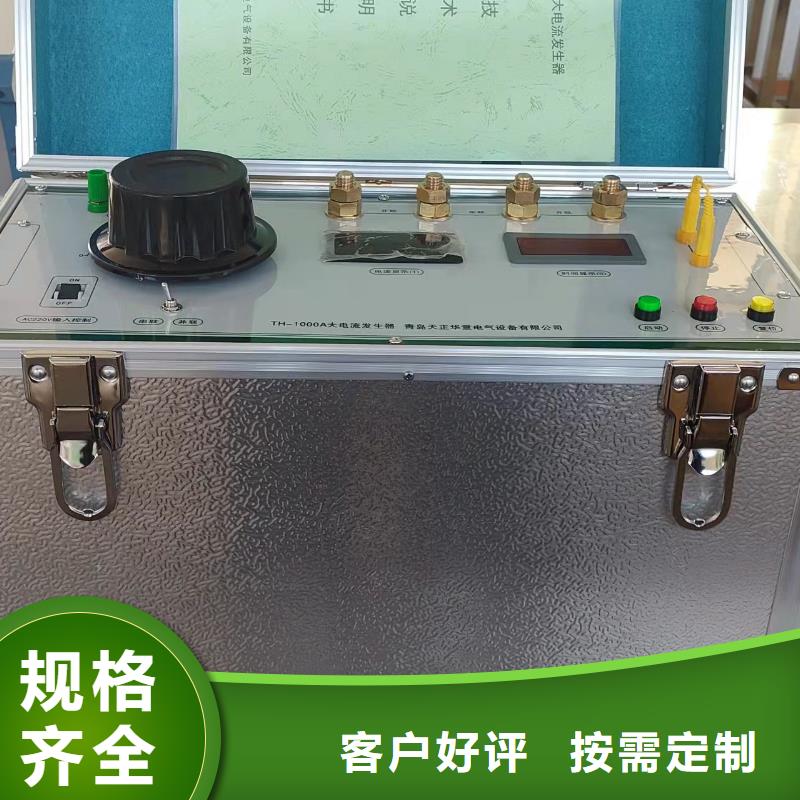

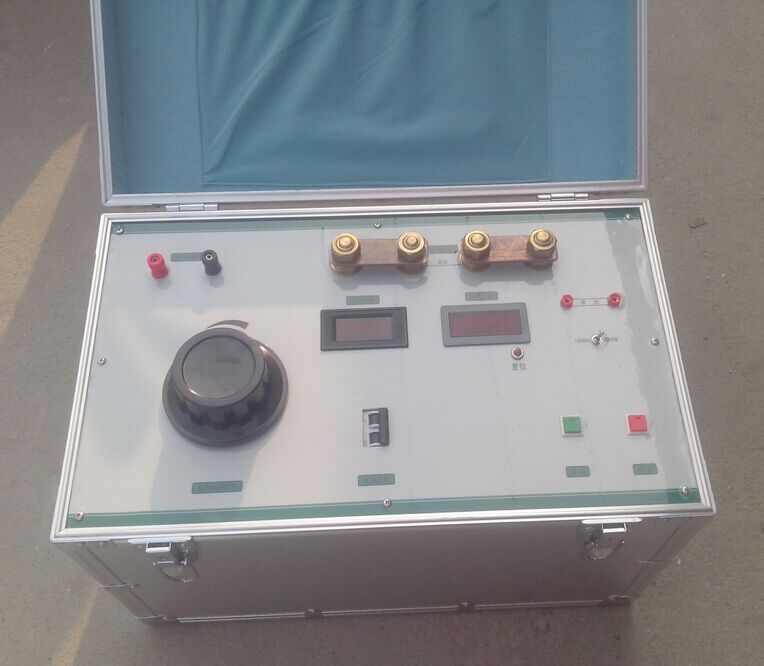

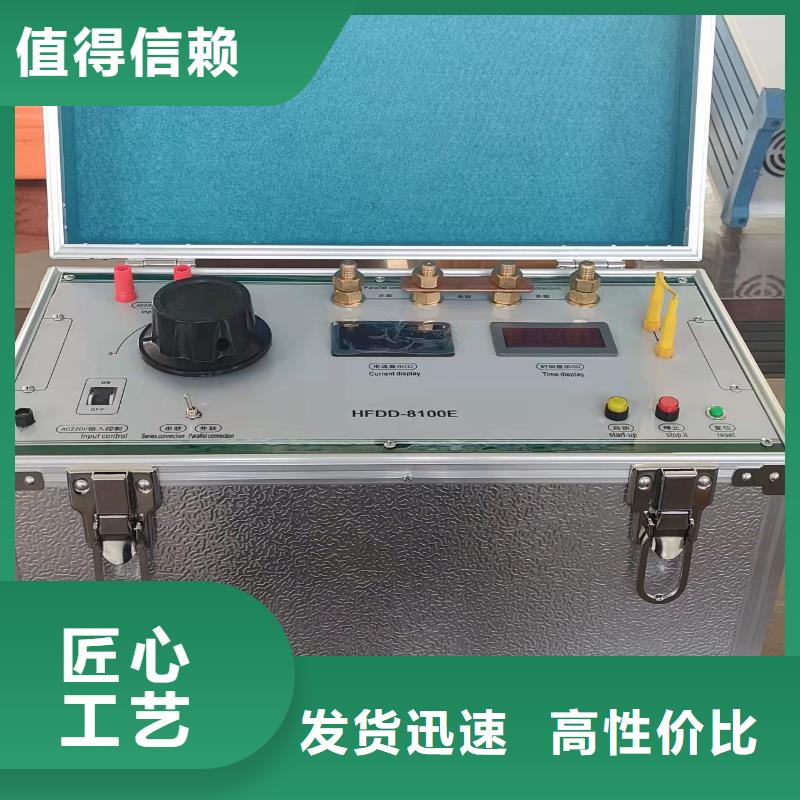

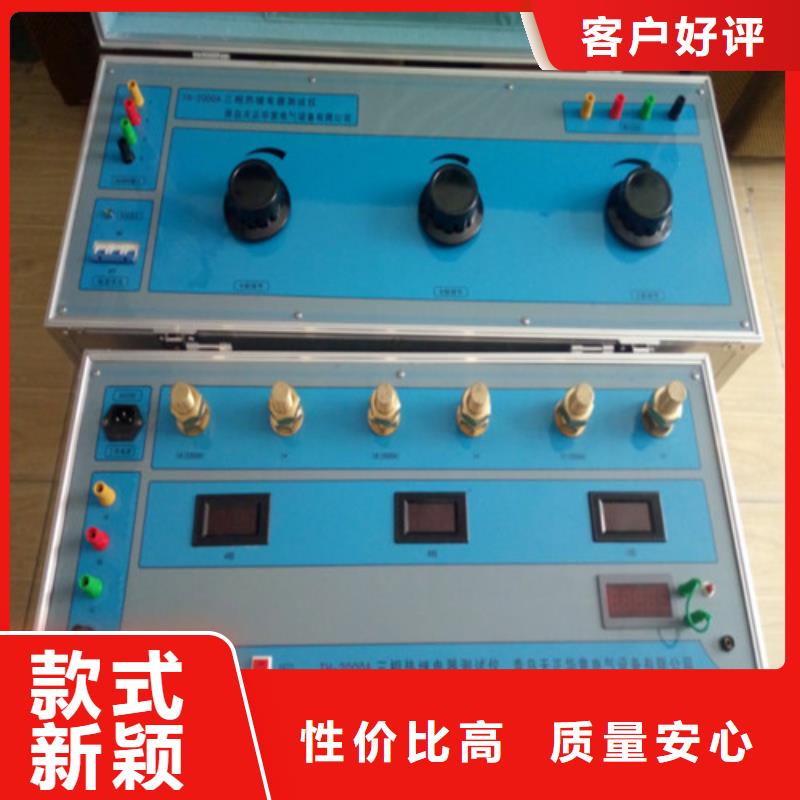

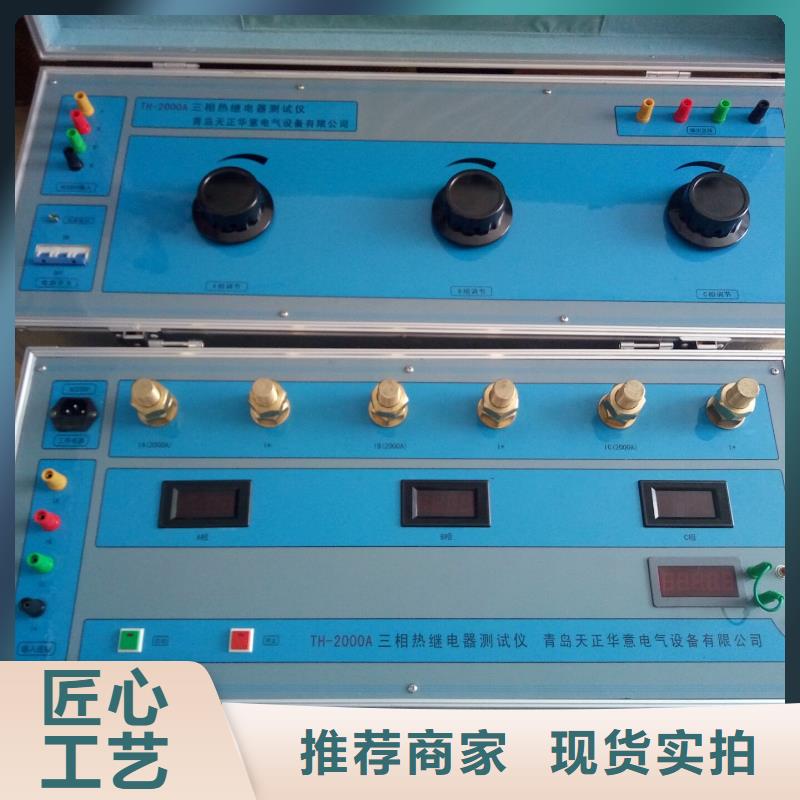

北海大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

北海大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 點擊開始菜單的自動測試按鈕，系統進入自動測試流程。在設置界面可對相關參數進行設置。自動測試中，可以執行單次長時間大電流輸出測試，也可依據溫度或是依據時間進行多次大電流輸出測試。通過選擇按鈕“依據溫度重復試驗”，“依據時間重復試驗”進行選擇重復試驗的方式，如果按鈕被按下即選中此種試驗方式，同時按鈕用紅色字體顯示。依據溫度重復試驗的設計為，如果某一溫度達到溫度上限，則停止電流輸出，等待溫度下降到溫度下限，此時如果某一溫度下降到溫度下限，則啟動溫度輸出。直到達到輸出設定次數。系統停止。當上下限溫度設為0時，系統將自動屏蔽該溫度依據時間重復試驗的設計為，啟動后系統開始計時，同時電流上升到指定電流，并保持。當到達輸出時間是，停止電流輸出，同時暫停時間開始計時，到達暫停時間后重新啟動電流輸出，如此重復，一直到設定的重復次數后停止測試。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 用戶界面按照工藝要求設計好的用戶界面有很多按鈕，當觸摸屏按鈕被按下時，觸摸屏會給PLC 發一個位置坐標（格式為AA 73坐標CC 33 C3 3C），使其根據坐標的正確性來執行相應的指令。如按鈕"溫度曲線"它的有效區域是右上角和左下角這2個點坐標的組合（X0Y0 X 1Y1 ）， 其中X 0Y0 為"溫度曲線"右上角坐標，X1Y1 為"溫度曲線"左下角坐標。當"溫度曲線"按鈕被按下時，觸摸屏就給PLC發送相應的坐標指令， PLC收到坐標（X Y）后進行判斷， 若X0≤X≤X1 且Y0≤Y≤Y1則PLC給觸摸屏發送顯示溫度曲線的指令，觸摸屏上就會顯示如圖3所示的實時溫度曲線。同理，可以進行PID參數的設置。觸摸屏和PLC組合系統的研究既利用了PLC 強大的控制功能，又發揮了觸摸屏友好的人機交互、靈活、可靠的優點，大大減少了操縱臺上的開關數量，省去了復雜的電氣接線，使操作人性化。操作人員可以直接通過觸摸屏的按鈕來控制系統的運行，簡化了操作難度，且通過運行曲線可以更直觀地掌握系統的運行狀態。系統具有實時顯示被控系統的參數值、顯示曲線、控制、報警、記錄及設置參數等功能，實現了PLC的可視化功能。PLC和觸摸屏的組合使用是工控領域的發展趨勢。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 電動柱式調壓器簡介引進丹麥專有技術、專有設備生產的柱式調壓器，采用原裝進口碳輪電刷在圓柱式線圈的磨光軌道上滾動，平滑無級的調節輸出電壓，構成柱式調壓器。特殊設計的柱式調壓器及補償變壓器與無觸點控制器閉環組成柱式穩壓器。性能指標達到德國VDE552標準。該類產品波形不失真，反應時間快，電刷無火花、耐磨損、使用壽命10年以上，穩壓精度±1-5％可調，使用于感性、阻性、容性各種負荷，效率98.5％以上。具有戶內、戶外、干式自冷、油浸自冷多種型式。可提供無人值守，電梯專用等特種穩壓器。輸入電壓波動范圍±15％，±20％二種。。?柱式調壓器具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。?????優勢特征：?節能低噪：采用優質冷軋硅鋼片疊裝；全斜接縫；采用特殊處理工藝，有效降低了運行時的震動和噪聲；以及計算機優化設計等新材料、新工藝、新技術的引入，使的變壓器更加節能、更加寧靜。?高可靠性：提高產品質量和可靠性，將是我們不懈的追求。在質保體系及可靠性工程方面進行大量的基礎研究，積極進行可靠性認證，進一步提高升壓變壓器的可靠性和使用壽命。?環保特性：具有耐熱性，防潮性，穩定性，化學兼容性，低溫性，抗輻射性和性。?全自動溫升專用三相大電流發生系統調壓部分主體采用調壓器（3臺）3.2.2 電動柱式調壓器技術參數：額定容量：100kVA 相數：單相系統進線380V，三相四線制。輸出電壓范圍：0—430V或 0—250V（無極、平滑、連續調節）調壓方式：電動運行方式：長期運行輸出電壓波形畸變率：＜3 ％（全量程）。空載輸出電壓小值：不大于額定值的1％輸出電壓不對稱度：≤1％

北海大電流發生器.設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖7:圖7 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。（3）手動升流試驗零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0如圖8:圖8 手動升流試驗界面按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時←，計時開始工作，到耐流時間計時結束完成試驗；按取消→，取消試驗過程；在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 系統設置界面當前溫度：顯示目前溫度傳感器溫度。如果顯示800.0 則說明溫度傳感器故障，或是沒有安裝。報警溫度：當溫度達到該溫度是系統發出報警聲。同時屏幕進行顯示具體那一路溫度報警。停機溫度：當達到停機溫度時。系統發出報警聲，同時且電流輸出。屏幕提示具體那一路溫度報警。一旦停機溫度被執行，需返回主菜單報警，才能重新進行測試。在重新測試前，請做好測試前檢查工作。五、測試舉例1. 多次電流輸出測試1）進入自動測試設置界面2）設置輸出電流100A3）設置輸出時間3分30秒4）設置暫停時間5分0秒5）重復次數3次6）按下 “依據時間重復測試”7）點擊下一步 進入自動測試界面，按下開始按鈕進行測試測試開始后系統，將輸出電流3分30秒，然后中斷輸出，等待4分鐘后重新啟動輸入，如此循環3次后停止。2. 大電流溫升測試。1）設置溫度上限40攝氏度。溫度下限35攝氏度。2）溫度5 溫度6不使用。設置為零度。3）重復次數設置為 1 次。4）輸出電流設置為100A4） 按下“依據溫度重復試驗”按鈕。點擊下一步 進入自動重復試驗界面。按下啟動按鈕，系統自動開始試驗。當達到溫度上限，系統停止輸出。通過查看數據 可以知道允許溫度下的電流值。注1：如果在系統進行測試時安裝溫度傳感器，可能因為插接瞬間的電阻改變導致系統誤報從而引起系統報警或是直接停機導致本次測試失敗。注2：自動測試狀態，理論上講是可以實現完全無人職守化測試，但是限于對外部傳感器的安裝工藝及測溫點的限制，請在測試時至少保證一名工作人員在場。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。

北海大電流發生器 繼電器一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。3.1.2.6接線端子這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。使用條件：供電電源：DC直流24V，兩相交流220v，（-10％，＋15％），50HZ防護等級：IP41或IP20環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85％（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。3.1.3溫升試驗控制監測系統技術說明3.1.3.1.技術參數3.1.3.1.1、電源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系統，軟件界面友好，可同時監測溫升試驗系統的各項參數，包括調壓器輸入電壓、調壓器輸出電壓、調壓器輸出電流、升流器輸出電流及電流頻率等。升流器輸出電流的電流測量誤差為0.5％，頻率測量誤差為0.5％。系統具有自動穩流功能，即預先設定相應的輸出電流及偏差，溫升設備輸出值能保持穩定，電流值偏差要求為0~1％。3.1.3.1.3、控制系統分為本地控制和計算機軟件控制，可對調壓器進行合閘、分閘、緊急分閘操作，并應有電源指示功能；能夠控制調壓器三相同時升壓、降壓及每相分別升壓、降壓，并有相應指示燈顯示；能對調壓器配備的風機進行開啟、停止操作。3.1.3.1.4、設有調壓器零位合閘功能；分閘后調壓器應自動回零，且調壓器不在零位時不能合閘。3.1.3.1.5、抗電磁干擾。3.1.3.1.6、該系統需配備工控機一臺。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 控制系統簡介主體一臺多功能開關控制柜來實現大部分控制功能，日期、電壓、電流、時間、相關曲線等數據采用大屏顯示，讀數清晰、直觀同時顯示電壓、電流、時間等，有各種數據設置功能，可配高速熱敏打印機等；時間繼電器啟動/停止條件可任意設定，可設定時間范圍1秒～9999秒；高精度傳感器和高性能研華工控機；輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性，智能化工作全過程；任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；實時顯示輸出電流，時間結果，顯示直觀明了；完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠；逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；超過設定輸出電流上限，電機自動回零，并發生聲光報警；采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；自動錯誤診斷，易于發現和解決問題；可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。產品體積小、重量輕、結構合理、可靠耐用。本套多功能開關控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DCS）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。

<北海>天正華意電氣設備有限公司 北海變壓器溫升直流電阻測試儀廠家直銷

北海大電流發生器 功率的估算電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積，不論是E形殼式結構，或是E形芯式結構（包括C形結構），均是指繞組所包裹的那段芯柱的橫斷面（矩形）面積。在測得鐵芯截面積S之后，即可按P＝S2/1．5估算出變壓器的功率P。式中S的單位是cm2。例如：測得某電源變壓器的鐵芯截面積S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各種誤差外，實際標稱功率是30W。三、各繞組電壓的測量要使一個沒有標記的電源變壓器利用起來，找出初級的繞組，并區分次級繞組的輸出電壓是基本的任務。現以一實例說明判斷方法。例：已知一電源變壓器，共10個接線端子。試判斷各繞組電壓。步：分清繞組的組數，畫出電路圖。用萬用表R×1擋測量，凡相通的端子即為一個繞組。現測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。第二步：確定初級繞組。對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，像圖4這樣的降壓變壓器，其電阻的是初級繞組。第三步：確定所有次級繞組的電壓。在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的。四、各次級繞組電流的確定變壓器次級繞組輸出電流取決于該繞組漆包線的直徑D。漆包線的直徑可從引線端子處直接測得。測出直徑后，依據公式I＝2D2，可求出該繞組的輸出電流。式中D的單位是mm。損耗
