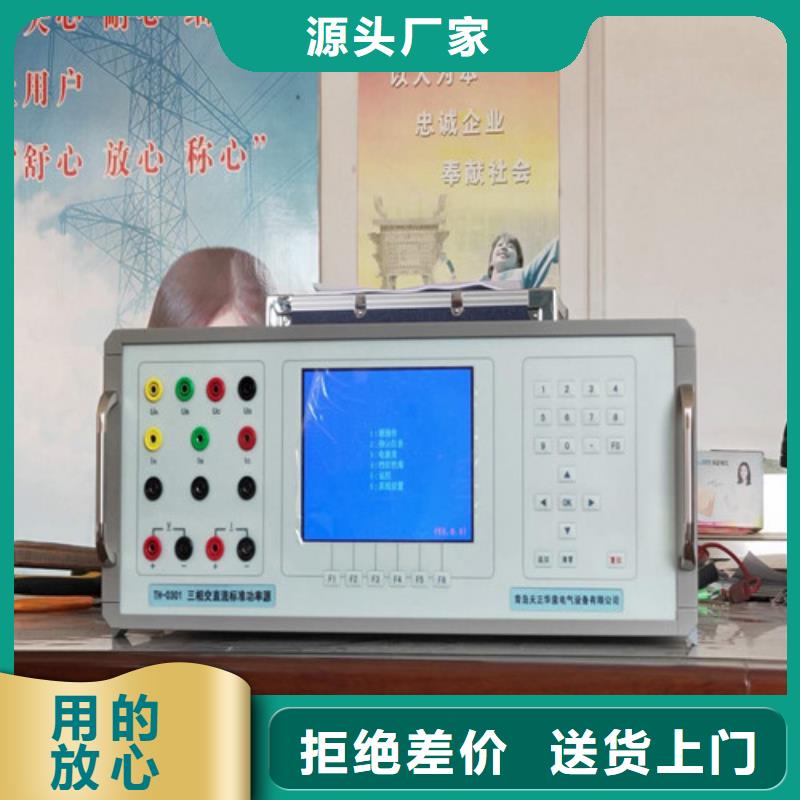

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源 諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“電壓幅度”、“電壓角度”、“電流幅度”、“電流角度”間移動光標，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過40％。）5. 3. 1. 2送數操作在任意“交流XX輸出設置”界面中，按屏幕下方的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變為“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下方的“步進”鍵即可。在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”，或“電流”，或“因數”，或“頻率”，或“角度”鍵，即一步到位地輸出所設定相別的上述各量。其中：⑴ 對于電壓、電流在“手動送數”框里是以電壓、電流當前檔位的百分比輸入方式還是以實際值輸入方式，由“系統設置”中“裝置選項設置”內的設置決定。輸　 　出　 　檢 　　測對于電壓、電流以實際值輸入方式送數時，在“手動送數”框輸入實際值后，再按“電壓”、“電流”鍵，裝置根據所送的實際值，自動將檔位設置為該實際值電壓、電流檔位，并一步到位輸出相應電壓、電流值，故在“實際值輸入方式”狀態下對電壓、電流送數時需謹慎，小心以免因誤輸入所需實際值，按“電壓”、“電流”鍵后，會造成被接表的過壓、過流損壞。⑶ 對于電壓、電流以百分比輸入方式送數時，在“手動送數”框輸入百分比值后，再按“電壓”、“電流”鍵，則裝置自動升起當前電壓、電流檔位的相應百分比幅度。⑷ 而因數、角度、頻率始終以“實際值輸入方式”輸入。

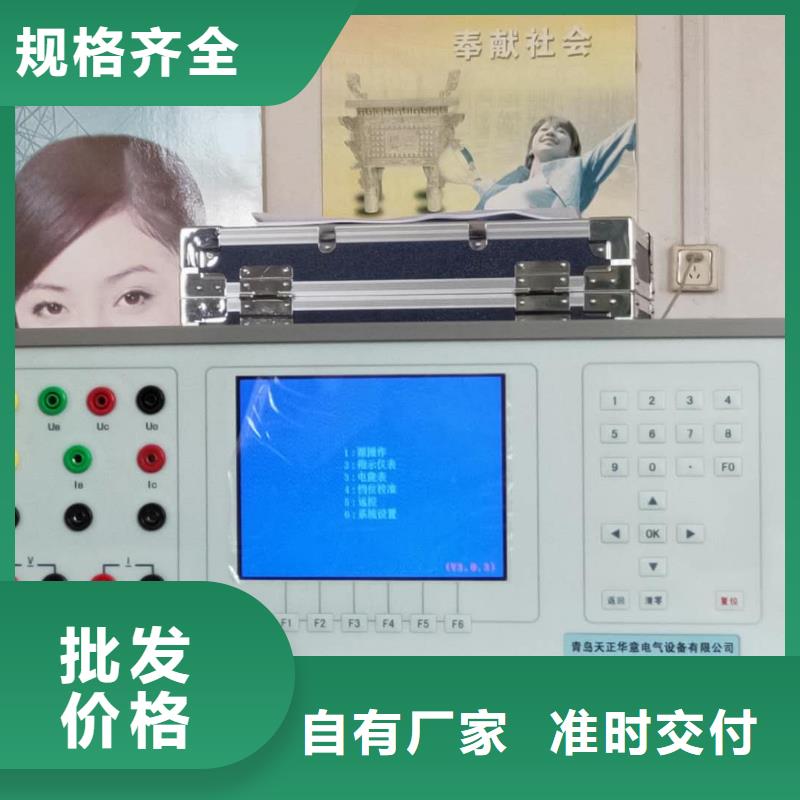

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源 交流儀表半自動檢測在儀表校驗子菜單（圖8）中按“1”后，顯示如圖9。圖的上半部分用于輸入被檢儀表的額定值、上限值（上限值是指超過額定值的校驗點。不校或沒有上限值這一校驗點時，該欄全輸“0”）、一次值（沒有變比時，該欄全輸“0”）、二次值、計量單位、等級和均勻校驗點數。下半部分用于選擇被檢儀表的表類(分為指示和數顯兩種)和表型。進入校驗界面光標默認在表型選擇位置，按“1～5”鍵選擇所校儀表的表型(分為交流電壓、交流電流、直流電壓、直流電流和頻率表)，在表型選擇位置左方顯示的“～U”表示當前被校儀表類型為交流電壓表。再按“▲”、“▼”鍵移動光標至上半部分輸入各種信息，按“?”鍵選擇被校儀表單位（注意：若輸入額定值小于、等于4V（4000mV）時，裝置自動在200mV～4000mV量程范圍內切換，并且電量從mV輸出端輸出；若輸入額定值大于4V（4000mV）時，裝置自動在20V～1000V量程范圍內切換，并且電量從V輸出端輸出；若輸入額定值小于、等于40 mA（40000 uA、0.04A）時，裝置自動在2mA～40mA量程范圍內切換，并且電量從uA、mA輸出端輸出。若輸入額定值大于40mA（40000uA、0.04A）時，裝置自動在0.2A～20A量程范圍內切換，并且電量從A輸出端輸出。由于交直流大小電壓、電流分不同的輸出端，因此請注意接線）。交流電流表、直流電壓表、直流電流表的校驗操作方法與交流電壓表類似。例如校驗一塊0.5級10kV/100V額定電壓為10kV；5分格的指示交流電壓表。具體操作分輸入儀表參數信息、校驗、存儲。

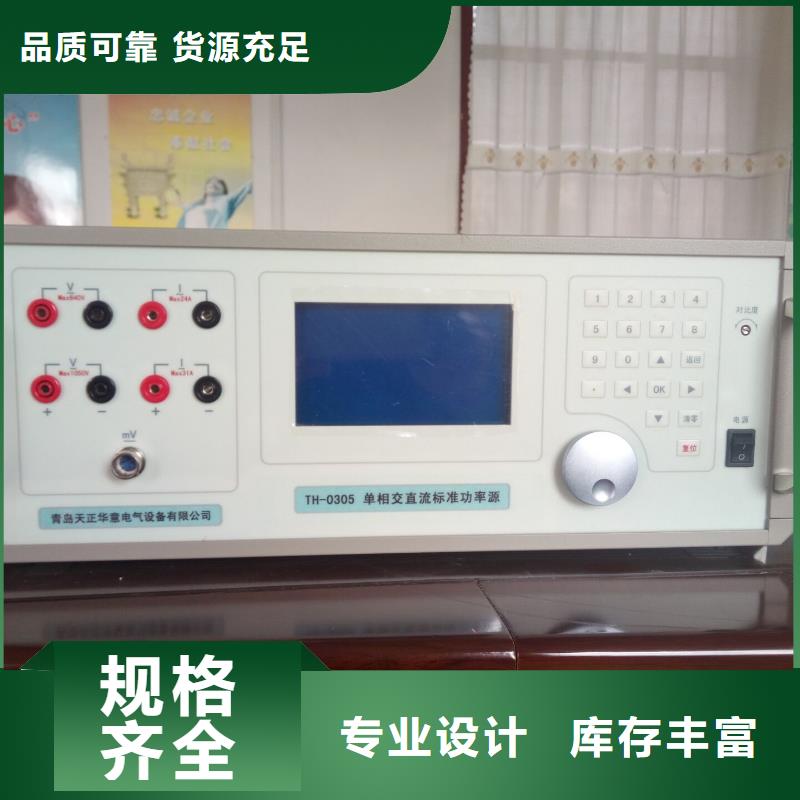

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

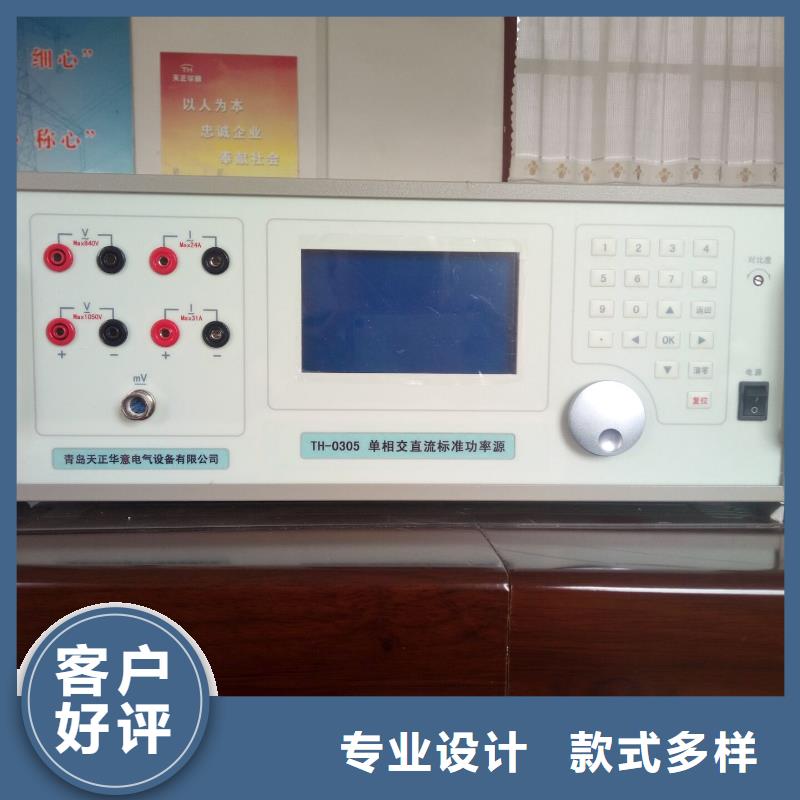

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖
<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

德州三相標準功率源 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。圖六、電表校驗屏（5） 電表校驗-走字試驗界面圖七、走字試驗屏此屏顯示出從進入此界面開始到當前時刻的累計有功電能，進入后記度器自動開始走字，當按下【確定】鍵后數據清零，重新開始走字，顯示出當前累計的電能數值；在此功能屏下可用來進行電表的走字試驗，與表記記度器對比，防止換銘牌或齒輪的竊電手段。（6）矢量分析界面－三相四線如圖八所示，在屏幕的左上部分顯示出三相四線制計量裝置的實測矢量六角圖，同一個坐標系中三相電壓、三相電流六個量的矢量關系；在屏幕的右上部分顯示出三相電壓、三相電流的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，圖中所示為標準阻性負載時接線全部正確情況下的向量圖。

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源 可通過按數字鍵“6”來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可按“·”鍵旁的空白鍵（快捷鍵），直接調節當前相別、檔位的電壓幅值。可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。⑶ 在“交流因數輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示。可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源 該表只做需要檢測的分格點（如4kV、6kV、10kV）及變差校驗。輸入上述參數后按“OK”鍵裝置自動進入分格點，電壓自動升至差分格點標準值的5％(指額定值的5％)位置，即1.5kV處，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（即第二個分格點4kV）上，進行所選分格點的校驗，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（4kV）上升誤差；此時裝置自動進入下一個分格的校驗，光標自動移到第三分格點位置上，電壓自動升至差第三分格點標準值的5％（即5.5kV）位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（6kV）上升誤差，此時裝置自動進入下一個分格的校驗，光標自動移到第四分格點位置上，電壓自動升至差第四分格點標準值的5％（即7.5kV）位置，此時校驗員按“▼”鍵移動光標至所要校驗的分格點（第五個分格點10kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點（10kV）上升誤差，接著裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點（10kV）下降誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二個分格點位置上，電壓自動降至高于倒數第二個分格點標準值的5％（即8.5kV）位置，此時校驗員按“▲”鍵移動光標至所要校驗的第三個分格點（6kV）上，再用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖
<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

德州三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖 <德州>天正華意電氣設備有限公司

德州三相標準功率源 功率校準功率校準在校準完交流電壓、交流電流后進行。以A相電壓100V檔、電流5A檔為例，按“SEL”鍵選擇被校準電量為功率，如圖12。按“▼”鍵使電流檔位框凸起，按“?”、“?”鍵選擇檔位至5A，電流檔位框內顯示“5”。再按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，電壓檔位框內顯示“100”。把功率源的電壓和電流接入本表及更高等級的標準功率表，升三相電壓和電流至100V和5A，將功率源的電流對電壓相角設為60o，此時兩塊表的功率讀數約為250W（誤差不大于±10％），在“測量值”欄下顯示出Pa、Pb、Pc的實測值。將光標移至Pa位置，在“標準值”欄下的Pa框內輸入標準表數值，按“OK”鍵一次，屏幕左邊出現“OK”約一秒后消失，此時表示Pa 100V/ 5A檔已校準。同理移動光標至Pb、Pc位置，按上述步驟實現電流檔位（A）： 0.1 電壓檔位（V）： 100 OK: 校準確認 0-9：輸入標準值 圖13 5.7.3電壓相位校準指三相電壓間相位角（Uca、Uab、Ubc）的校準，如圖13。以100V檔Uc–Ua相角校準為例，按“SEL”鍵選擇被校電量為相位，在Ua、Ub、Uc輸入端并聯輸入同一電壓，按“▼”鍵使電壓檔位框凸起，按“?”、“?”鍵選擇檔位至100V，升電壓至附近，“測量值”欄下顯示∠Uca、∠Uab、∠Ubc相角。移動光標至標準值欄對應∠Uca處，按“OK“鍵，屏幕左邊出現“OK”約一秒后消失，表示Uca 100V檔已校準。同理可完成Uab100V檔、Ubc100V檔及其他檔位的校準。5.7.4直流校準直流校準指本表內所有直流測量（包括大直流測量和變送器輸出小直流的測量）的校準。 直流校準分為零位校準和滿度校準，先零位校準再滿度校準。滿度校準與交流電壓校準方法一致。零位校準只在直流電壓和直流電流狀態有效。

德州三相標準功率源 如需設置電阻輸出18kΩ，具體操作如下：開機后進入源操作界面默認電阻量程為0～200Ω；送數方式為“步進”。⑴按“?”鍵進入量程切換狀態后，再按“?”鍵可循環翻看屏幕下部顯示各電阻量程信息，根據屏幕下部顯示按“3”鍵切換當前量程為0～20kΩ切換后裝置自動回到幅值升降狀態，此時可直接用“1～5”鍵配合“6”鍵調節輸出電阻至18kΩ（“1～5”鍵為步進鍵，“6”鍵為上升與下降狀態的切換鍵）。⑵也可按“▲”鍵切換當前的送數方式為“百分送數”狀態（循環狀態為“步進”→“百分送數”），在“百分送數”狀態下直接在“送數值”欄中輸入所需值“90.0”后，再按“OK”鍵，裝置即一步到位輸出電阻值18kΩ。在對指針式電阻表進行校驗時，請按下列方式操作：⑴ 外接指針式電阻表的正、負極與裝置電子電阻箱正、負輸出端聯接時，應正接負、負接正，不要接錯。⑵ 在校指針式電阻表的“×1”量程時，請將裝置電子電阻的量程切到“0～200Ω”上，調節輸出電阻，進行“×1”量程的中值電阻校驗。⑶ 在校指針式電阻表的“×10”量程時，請將裝置電子電阻的量程分別切到“0～200Ω”上量程，調節輸出電阻，進行“×10”量程的電阻校驗。⑷ 在校指針式電阻表的“×100”量程時，請將裝置電子電阻的量程切到“0～2kΩ”上，調節輸出電阻，進行“×100”量程的中值電阻校驗。⑸ 在校指針式電阻表的“×1k”量程時，請將裝置電子電阻的量程切到“0～20kΩ”上，調節輸出電阻，進行“×1k”量程的中值電阻校驗。⑹ 在校指針式電阻表的“×10k”量程時，請將裝置電子電阻的量程切到“0～200kΩ”上，調節輸出電阻，進行“×10k”量程的中值電阻校驗。⑺ 在校指針式電阻表的“×100k”量程時，請將裝置電子電阻的量程切到“0～2MΩ”上，調節輸出電阻，進行“×100k”量程的中值電阻校驗。在對數字式電阻表進行校驗時，外接數字式電阻表的正、負極與裝置電子電阻箱正、負輸出端聯接，應正接正、負接負，不要接反。根據所校的電阻值選擇好裝置電子電阻箱的量程，調節輸出電阻進行電阻校驗。

<德州>天正華意電氣設備有限公司 三相指示儀表校驗裝置產品實物圖

---
