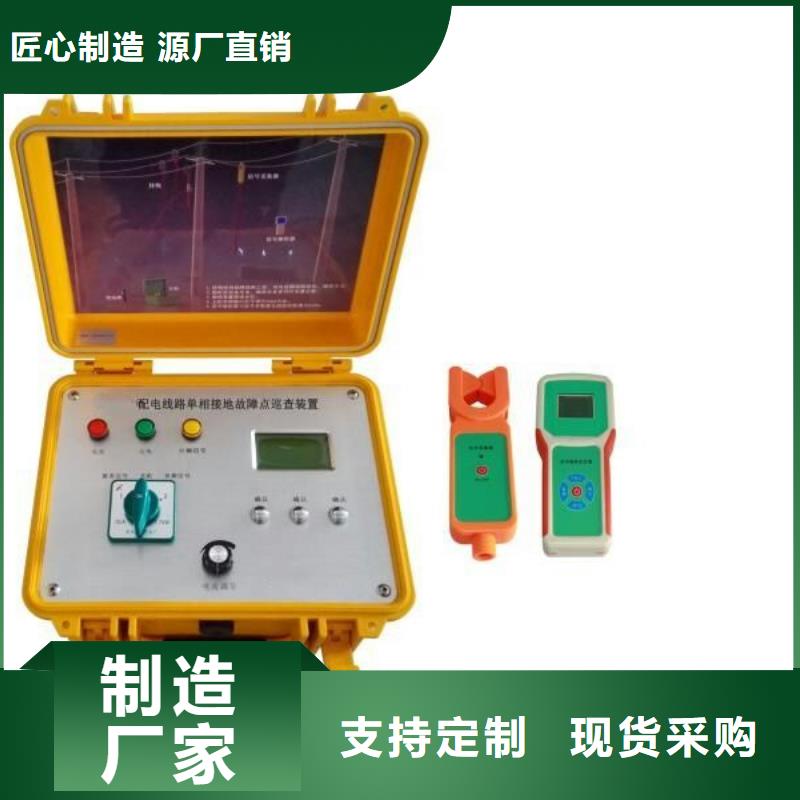

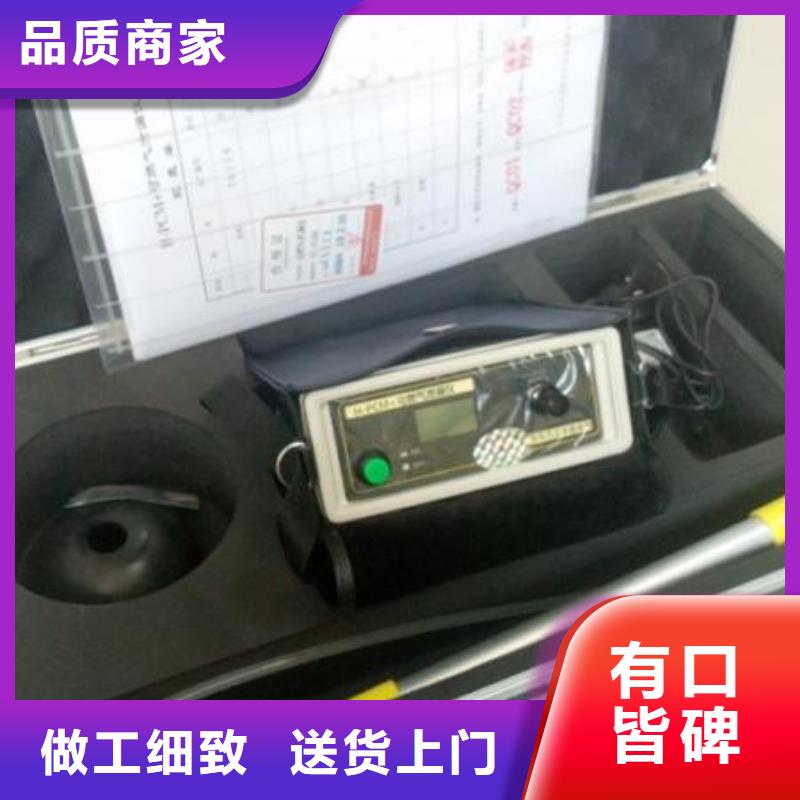

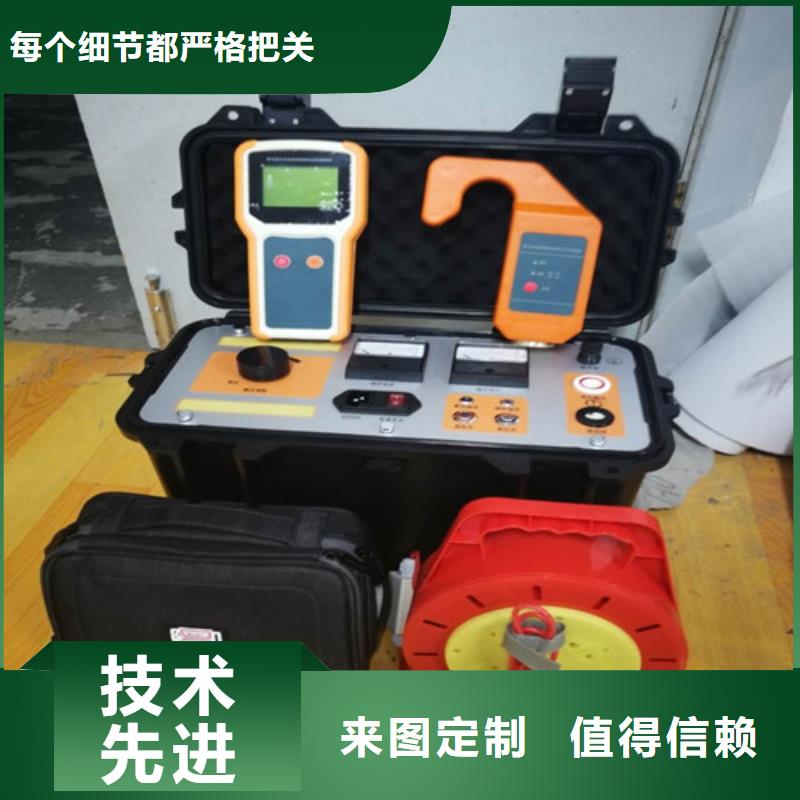

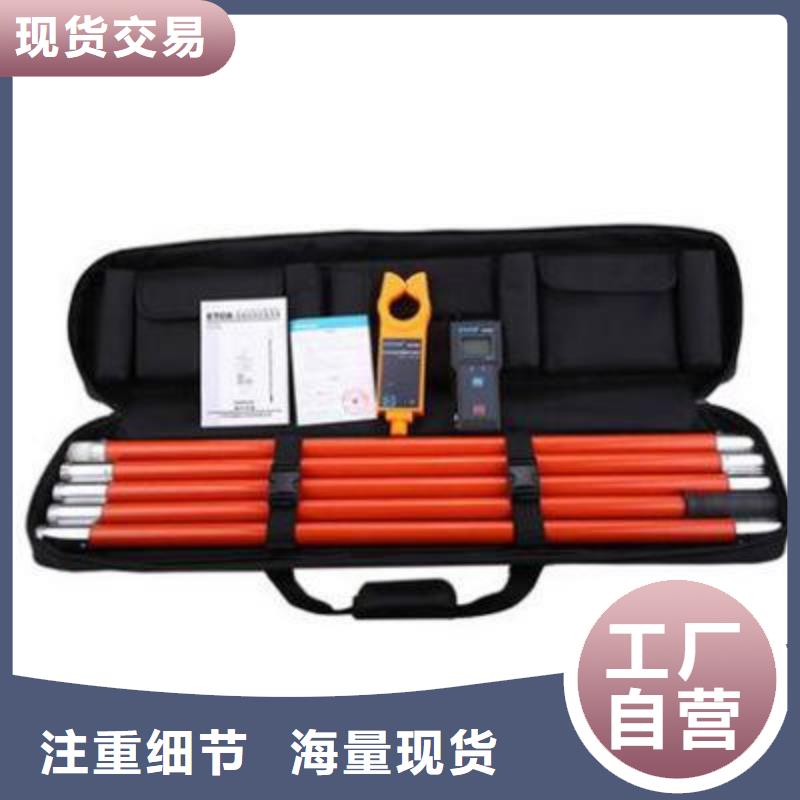

朝陽架空線路故障測試儀新的電網改造工程“三相三線”供電方式增強了配電線路的絕緣水平，提高了供電可靠性，減少了線路損耗。但也經常發生單相接地故障，特別是在大風、暴雨、冰雹等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了電網的正常運行。故障發生后，由于線長范圍廣，采用傳統的方法進行排查，很難快速準確查到故障點。配電線路單相接地故障點巡查裝置（簡稱：巡查助手），用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障，查找快速，減小線路檢修人員的工作強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。鉗表與接收器技術規格檢測方式鉗形CT，積分方式傳輸方式433MHz無線RF傳送，傳輸距離約30mLCD尺寸62mm×44mm裝置尺寸長100mm×厚35mm×高204mm鉗口尺寸Ф50mm 測量范圍0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采樣頻率2次/秒分 辨 率0.1mA測試精度±2％±5dgt （23℃±5℃，80％RH以下） 數據存儲200組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿線路電壓線路帶電不超過35kV（帶絕緣桿操作）數據保持檢測模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消保持數據查閱“MR”符號指示，能上下翻閱所存數據超量程溢出顯示“OL A”符號顯示無信號指示當手抄器未收到發射信號時動態顯示“NO SIGNAL- - - -”符號自動關機若不檢測時約15分鐘后，裝置自動關機電源DC6V 4節7號堿性電池，無線接收：5節1.5V5號堿性電池電池電壓當電池電壓低于5.4V時，電池電壓低符號 顯示，提醒更換電池 裝置重量鉗表和手抄器總重量2.5Kg（含絕緣桿和電池）工作環境溫濕度-10℃～40℃； 80％Rh以下存放環境溫濕度-10℃～60℃； 70％Rh以下干擾不受433MHz同頻信號干擾絕緣桿尺寸伸縮式令克棒0.9米/節（4節）絕緣強度AC 40kV/rms (絕緣桿與鉗芯之間)結構防滴漏Ⅱ型

<朝陽>天正華意電氣設備有限公司

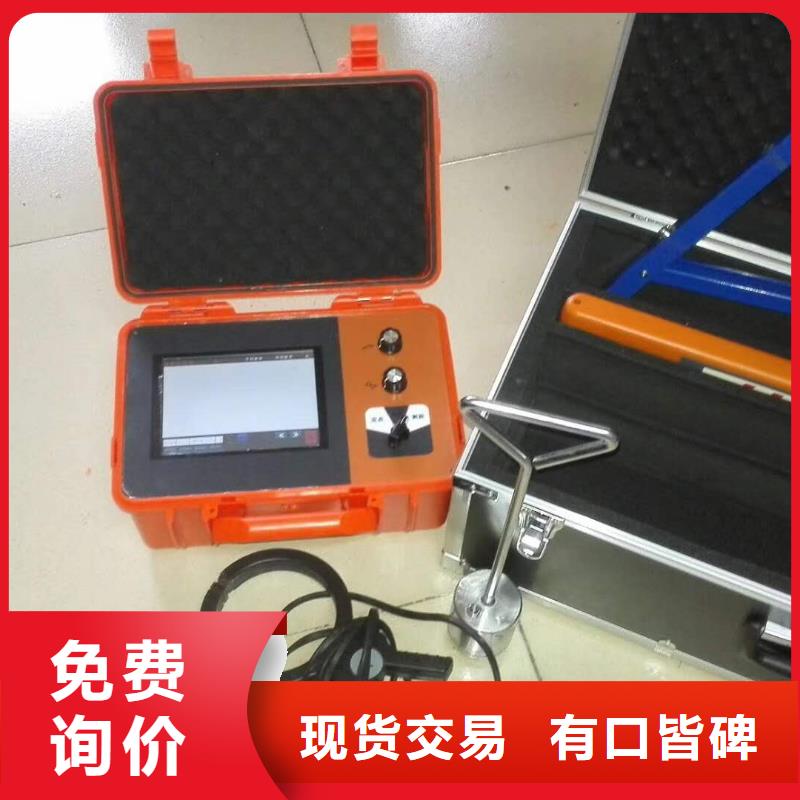

朝陽架空線路故障測試儀尊敬的用戶：感謝您選用本公司生產的架空線路接地故障定位儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 儀器在不使用的情況下，請及時關閉電源！2 充電電池屬于消耗部件，應注意維護，在使用時充電電池有效容量會隨時間逐漸降低，從而使有效使用時間縮短，為了盡量提高電池壽命，請注意以下維護措施：2.1如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次；2.2嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。2.3充電燈：充電過程中亮紅色；充電完成后亮綠色。3 接線前必須保證待測線路已經停止運行。4 在需要測試的故障線路全長范圍內，均不能掛接地線。5 使用前儀器必須可靠接地。

朝陽高壓電纜識別儀廠家資訊 <朝陽>天正華意電氣設備有限公司

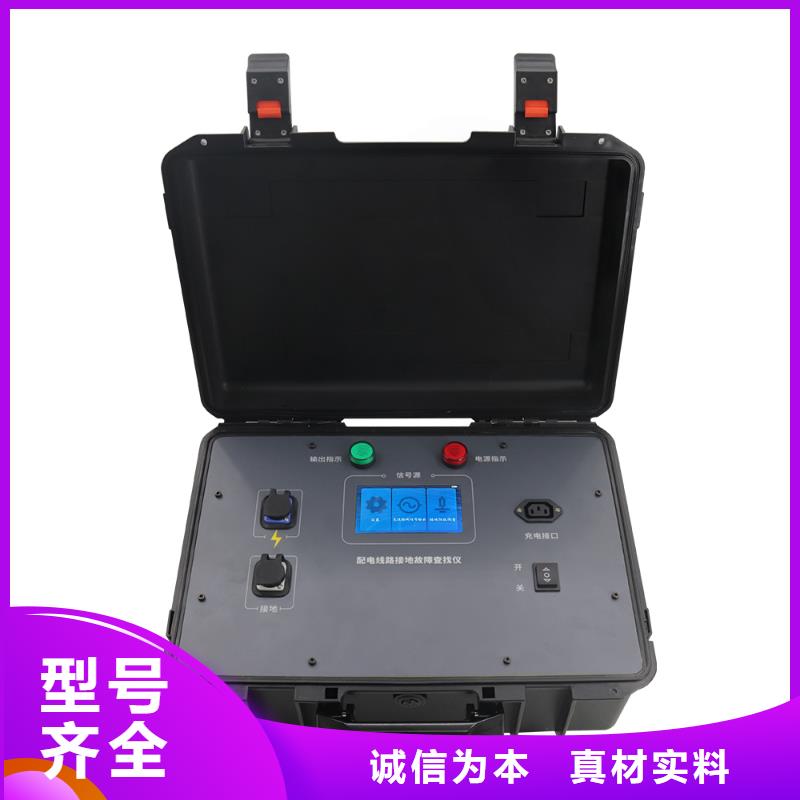

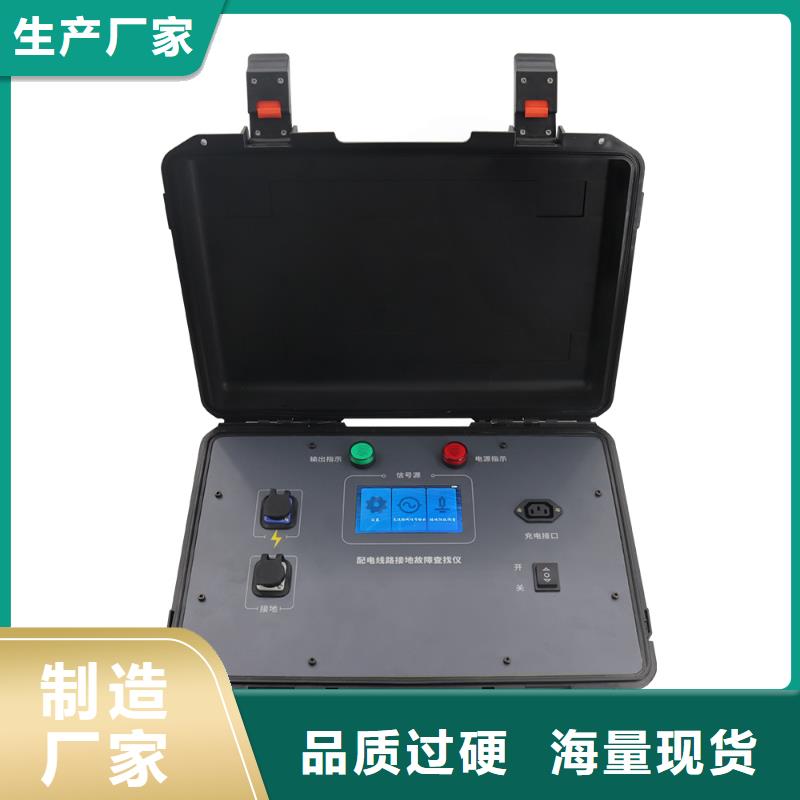

朝陽架空線路故障測試儀單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠。4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”， 按下“確定”按鍵，儀器自動輸出電流至40mA。）建議使用二分法，將鉗表）沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值（使用方法見1.3）。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。高阻接地查找在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?檢測完成，關閉所有設備電源，對信號發生裝置進行充電。注意事項在每次使用前應檢查產品信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；操作完畢后，要將信號輸出端對地放電；為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改。長期未使用本巡查裝置時，定期對裝置充電。請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。常見故障處理當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；

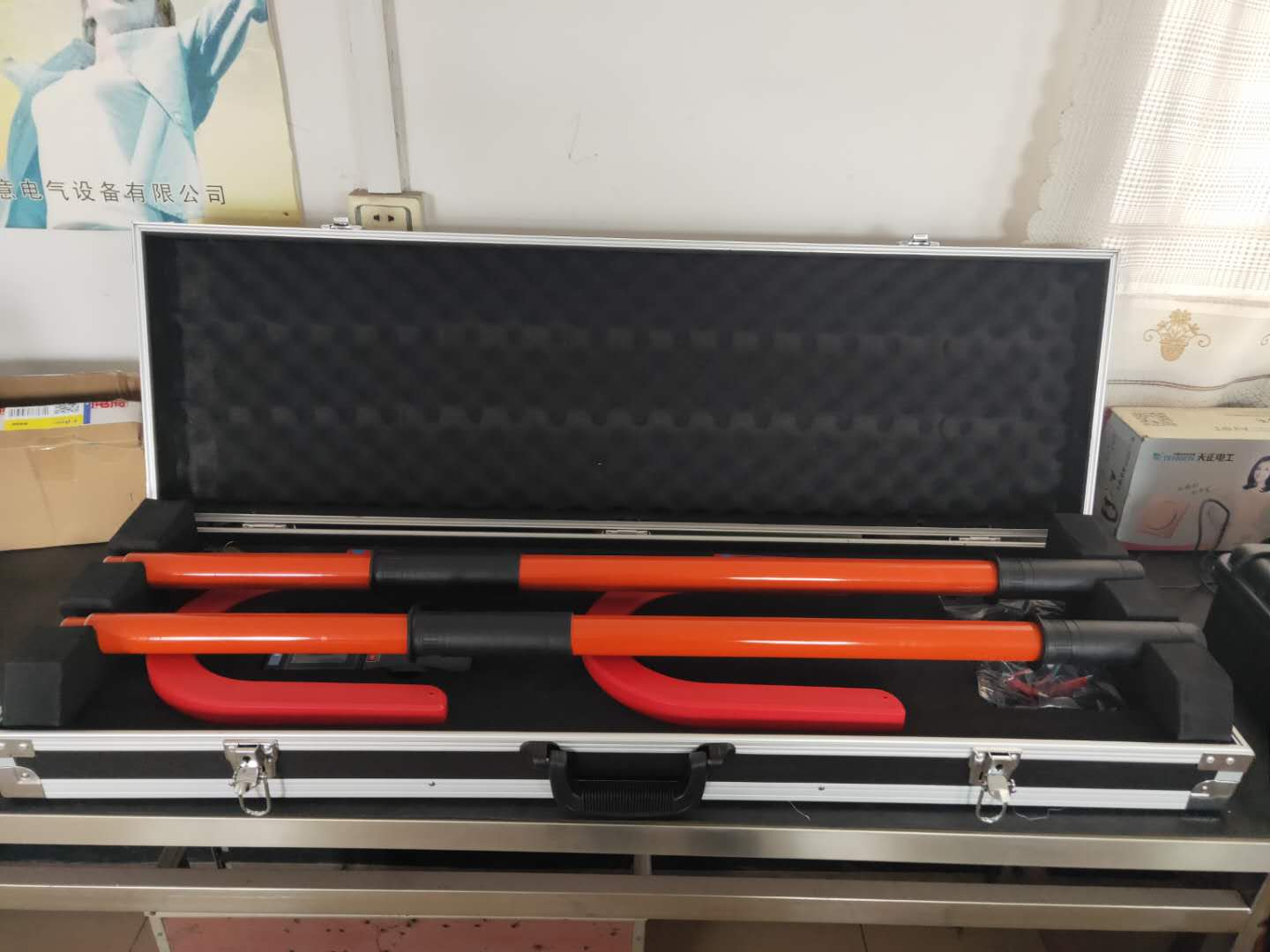

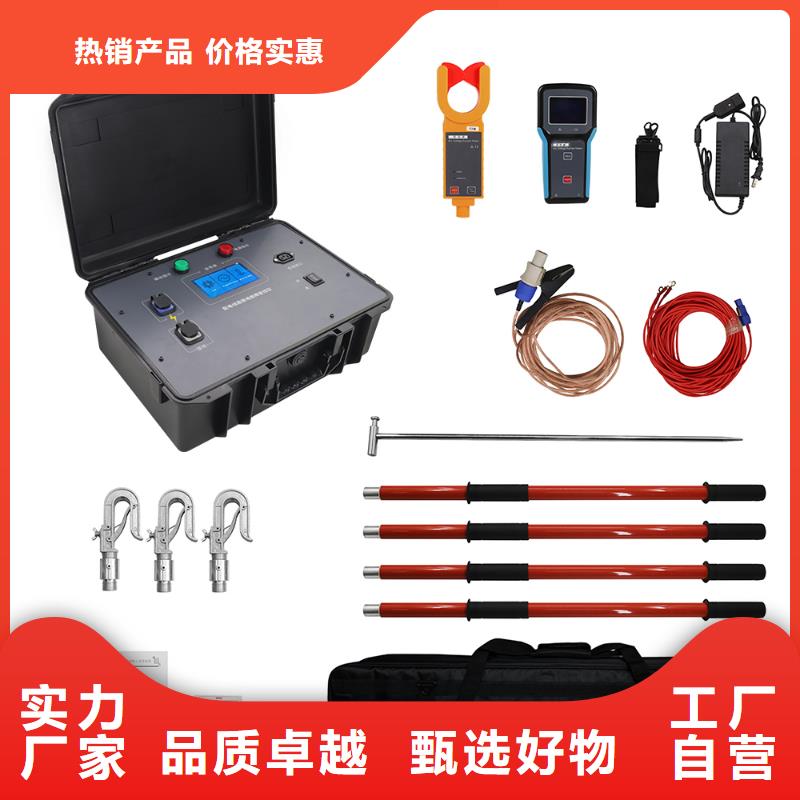

朝陽架空線路故障測試儀故障定位7.1信號的輸出與檢測7.1.1首先將故障線路的開關斷開；測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與高壓輸出測試線插頭端子連接，其另一端的線鼻子壓擰在接在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。7.1.2啟動主機發送信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失；7.1.3采集器檢測信號：將采集器掛在待檢測線路上，采集器將會檢測來自主機發送的直流脈沖信號，并將檢測數據通過無線方式發送至接收器。檢測時請不要晃動采集器，以免增大檢測誤差。7.1.4接收器進入“故障檢測”界面，實時顯示被檢測線路信號波形、信號大小和故障位置。圖24 檢測線路接地故障示意圖7.2故障判定根據采集器發送回來的數據進行判斷。如果接收器“故障檢測”顯示故障位置為上游，說明故障在該位置靠近信號注入側；如果故障位置為下游，則故障點在該位置遠離信號注入側。通過接收器的檢測界面電流波形可以輔助判斷故障的類型：當檢測到不穩定的變化的信號時，此時多為閃絡接地；當檢測有穩定的周期性信號時，此時的故障多為過渡電阻接地。

朝陽高壓電纜識別儀廠家資訊 <朝陽>天正華意電氣設備有限公司

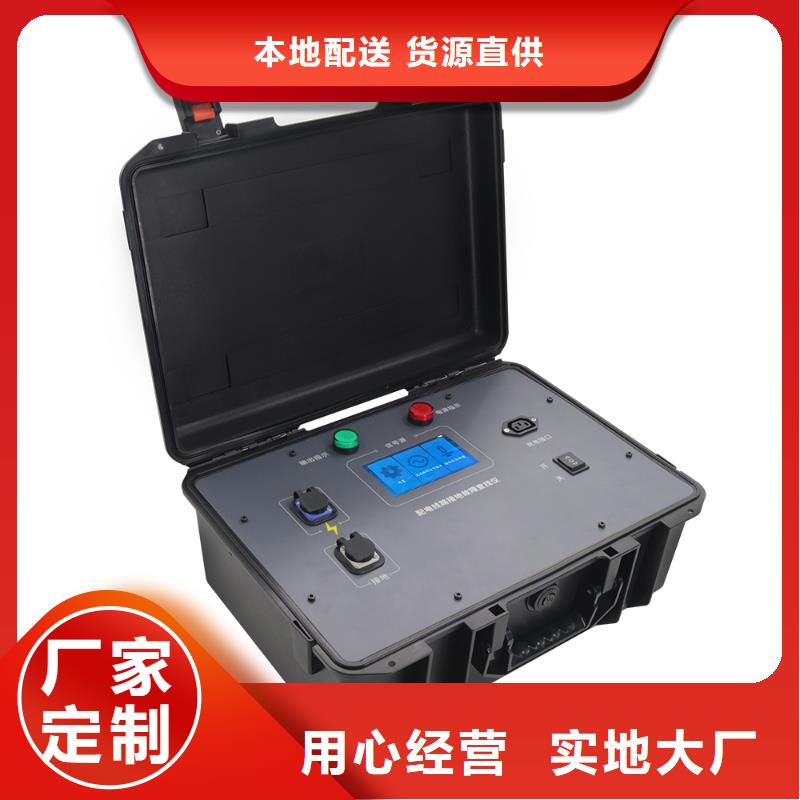

朝陽架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。

朝陽架空線路故障測試儀新的電網改造工程“三相三線”供電方式增強了配電線路的絕緣水平，提高了供電可靠性，減少了線路損耗。但也經常發生單相接地故障，特別是在大風、暴雨、冰雹等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了電網的正常運行。故障發生后，由于線長范圍廣，采用傳統的方法進行排查，很難快速準確查到故障點。配電線路單相接地故障點巡查裝置（簡稱：巡查助手），用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障，查找快速，減小線路檢修人員的工作強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。鉗表與接收器技術規格檢測方式鉗形CT，積分方式傳輸方式433MHz無線RF傳送，傳輸距離約30mLCD尺寸62mm×44mm裝置尺寸長100mm×厚35mm×高204mm鉗口尺寸Ф50mm 測量范圍0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采樣頻率2次/秒分 辨 率0.1mA測試精度±2％±5dgt （23℃±5℃，80％RH以下） 數據存儲200組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿線路電壓線路帶電不超過35kV（帶絕緣桿操作）數據保持檢測模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消保持數據查閱“MR”符號指示，能上下翻閱所存數據超量程溢出顯示“OL A”符號顯示無信號指示當手抄器未收到發射信號時動態顯示“NO SIGNAL- - - -”符號自動關機若不檢測時約15分鐘后，裝置自動關機電源DC6V 4節7號堿性電池，無線接收：5節1.5V5號堿性電池電池電壓當電池電壓低于5.4V時，電池電壓低符號 顯示，提醒更換電池 裝置重量鉗表和手抄器總重量2.5Kg（含絕緣桿和電池）工作環境溫濕度-10℃～40℃； 80％Rh以下存放環境溫濕度-10℃～60℃； 70％Rh以下干擾不受433MHz同頻信號干擾絕緣桿尺寸伸縮式令克棒0.9米/節（4節）絕緣強度AC 40kV/rms (絕緣桿與鉗芯之間)結構防滴漏Ⅱ型
