濰坊變壓器有載開關測試儀現場打印測試報告需要打印測試報告，便可點擊打印按鈕，進入打印界面，如圖十八所示。若直接用機載的微型打印機打印數據及波形：選擇“在線簡略打印”、“輸出到打印”若要輸出PDF文件：選擇“標準打印”、“輸出到PDF文件”，可以生成一個PDF格式的文檔，以便于保存電子版或?qū)ζ鋬?nèi)容進行再次編輯修改。圖十八6.4 選擇“外接電源”方式測試：外接電源試驗方法是由用戶自備試驗電源，對變壓器有載分接開關進行導通試驗。本裝置測試接線設計有“外接電源”測試功能，測試時按照第四章“試驗接線”中的圖三、或圖四、或圖五接線。項目設置及操作流程與“內接電源”方式相同。6.5脫機分析或重新編輯試驗報告本系統是一款綠色軟件，可隨意安裝在辦公室電腦中（安裝路徑：C:\Program Files\）。從測試儀器界面的文件下拉菜單中將數據導出，用U盤再將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。具體操作見6.1節數據查詢分析。6.6歷次數據查詢功能歷次數據查詢功能可以查詢以前測試并保存過的數據和波形。具體操作步驟如下：⑴ 開數據查詢窗口點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。⑵ 查找要打開的測試記錄

<濰坊>天正華意電氣設備有限公司

濰坊變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

濰坊變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

<濰坊>天正華意電氣設備有限公司
濰坊直流電阻及有載分接開關綜合測試儀免費詢價

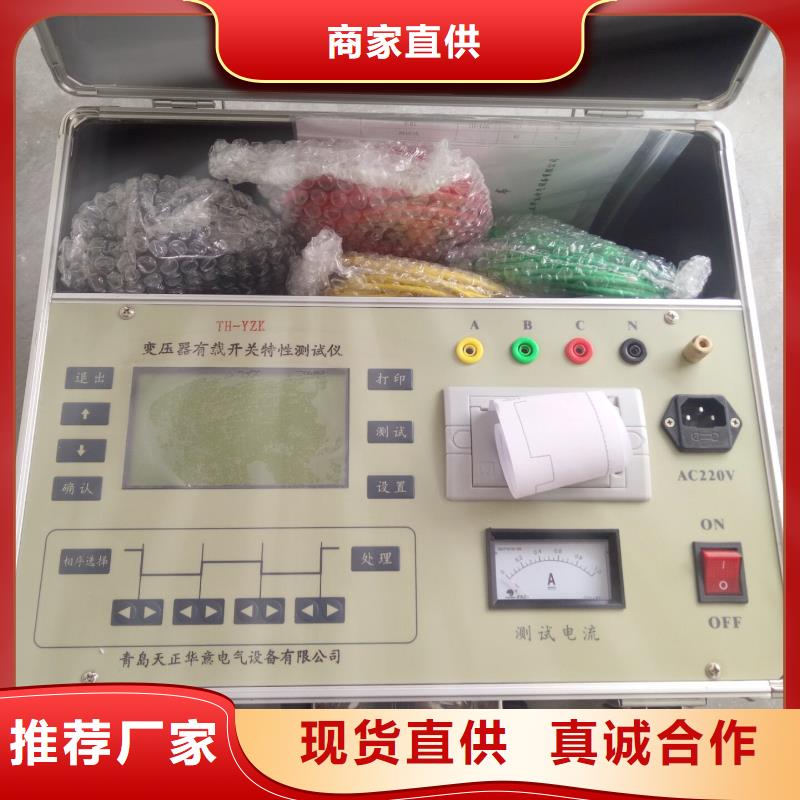

濰坊變壓器有載開關測試儀儀器面板圖1.接線端子：用于連接測試線（具體接線使用見后面接線方法）。2.AC 220V：電源插座開關及保險管位置。3.接地端子：儀器接地端子。使用前，儀器的接地端子必須接好地線。4.打 印 機：熱敏打印機，打印測量結果。5.液 晶 屏：800×480點陣液晶顯示器，顯示操作界面。用于在界面各個選項之間切換選中選項。確認鍵：執行當前選中選項。取消鍵：取消當前操作，返回前一個界面。保存鍵：保存測試記錄。打印鍵：打印測試記錄。放大鍵：用于在查看波形界面放大波形。縮小鍵：用于在查看波形界面縮小波形。7. RS-232：出廠前調試時儀器與計算機之間通訊使用。8. U S B ：插入U(xiǎn)盤時會顯示“USB設備已連接”，插入U(xiǎn)盤后可以將數據存儲到U盤。六、操作說明6.1儀器接線 （1）無繞組接線方法將測試線黃、綠、紅測試鉗分別接到調壓開關X1（A1）、Y1（B1）、Z1（C1）上，并用短路線分別接到對應的X2（A2）、Y2（B2）、Z2（C2）上，黑色測試鉗接到中性點上，測試線的另一端分別接到儀器對應的端子上。帶繞組測試與不帶繞組測試相比較，前者的動作時間長，約3-7 ms。例如：無繞組測試4分接到5分接的開關動作波形的接線方法（見圖2）圖2（2）調壓側繞組Y型接線中性點引出的變壓器的接線方法拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別三相短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、B、C三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、N端子上）調壓側繞組Y型接線中性點沒有引出的變壓器的接線方法這種結構的試品在不吊芯情況下，中性點無法引出，只好每兩相一測試，例如測A、B兩相，接線方法如圖3B所示，把C相當作中性點， 操作步驟和帶繞組測試方法相同，只是在液晶屏上一次只顯示兩組波形和數據，數據的分析和有中性點引出的變壓器的分析方法相同，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝1/3R’（如單相測量時則R＝1/2R’）。待A、B相測完以后，可以再把A相當作中性點，測量B、C相，或者把B相當作中性點，測量A、C相。其接線方法和數據分析均相同。（4）調壓側繞組Δ型接線的變壓器的接線方法：測試接線方法同圖3，操作步驟和數據的分析和其它變壓器測試方法一樣，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝R’，單相測量時

濰坊直流電阻及有載分接開關綜合測試儀免費詢價 <濰坊>天正華意電氣設備有限公司

濰坊變壓器有載開關測試儀在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。②接線方法 短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”。黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖七所示：圖七2）分相YN型測試①分相YN型測試是指變壓器高壓側為YN型連接的變壓器，其特點為可以使用單相法直接測出某一相的阻抗參數。在短路阻抗測量界面下選擇“2、分相YN型測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。輸入好參數后，按確認鍵進入測試界面，如圖八。圖八在此界面下，按“確認”鍵記錄當前所測繞組的參數，然后按“選擇”鍵更改加壓繞組，三相記錄完成后，按“←”或 “→”鍵”進行三相折算，顯示如圖九所示界面。此時按“返回”鍵可返回短路阻抗主菜單

濰坊變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

濰坊直流電阻及有載分接開關綜合測試儀免費詢價

濰坊變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。

濰坊變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試?yán)@組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。

<濰坊>天正華意電氣設備有限公司 濰坊直流電阻及有載分接開關綜合測試儀免費詢價

濰坊變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

濰坊變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。

濰坊直流電阻及有載分接開關綜合測試儀免費詢價

濰坊變壓器有載開關測試儀測試過渡時間及電阻值測試完畢后，如圖A相直流測試波形，先將波形顯示區域左邊的卡尺定位到測試波形跳變處，然后點開該相波形的數據數據顯示標簽，點擊選擇“R1”標簽，該相的電阻值便會顯示出來。移動紅色和綠色卡尺到需要測量的范圍后，點擊T1、T2、T3得到測量時間。六、分析編輯功能6.1數據查詢分析 點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。圖十三分析界面如圖十四、圖十五所示，在界面的“波形參數測量區”中設有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”選擇并打開其中某一項，如選擇“A-相（mS）”，下拉菜單顯示“T1、T2、T3” 點擊其中某一項，在該窗口中顯示出的值是標尺1到標尺2之間的時間。參數“T1、T2、T3” 含義可由用戶自定義為開關的過渡時間或三相開斷不同步時間，“T4”是計算出“T1、T2、T3”的時間總和。選準游標尺下方的小方塊，可拖動游標尺左右平行移動，將游標尺1平移到波形的左邊，移動游標尺2平移到波形的右邊，選擇點擊T1（或T2或T3），在該窗口中顯示出的值就是用戶定義的時間參數。通過分析編輯，可以確定過渡波形的三相開斷不同步時間，三相過渡時間等參數。在三相相差的功能菜單下有三個時間數據：“不同步時間”、“橋接時間”、“三相相差”。“不同步時間”、“橋接時間”利用兩個游標尺根據需要卡出時間，“三相相差”是計算出三相“T1”時間值的誤差值

濰坊變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

濰坊變壓器有載開關測試儀主要功能特點1.本測試裝置采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。2.本測試裝置采用交直流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。3.采用本測試裝置測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。4.本測試裝置具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。5.本測試裝置測試采樣速度高，采集速度達200 k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。6. 本測試裝置系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏?xí)鴮懛绞剑到y(tǒng)支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

---
