黃石無線核相器高壓開關柜帶電指(顯)示器核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)開關柜PT、CT二次側取電點核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)10kV/35kV封閉式高壓柜接線T頭核相XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。五防開關柜核相探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或?qū)⑹周嚀u出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。10kV/35kV變壓器一次與二次間核相X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。

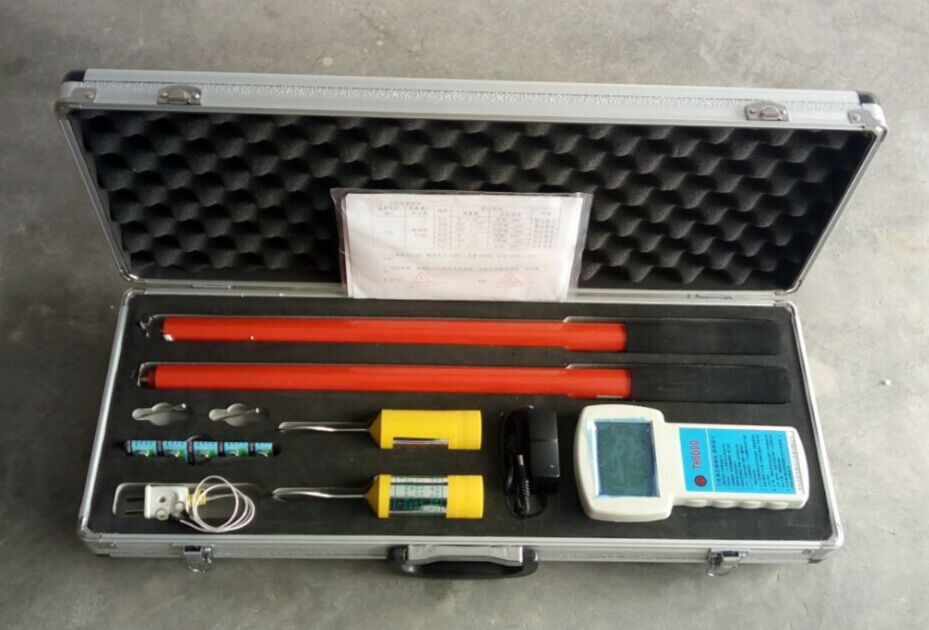

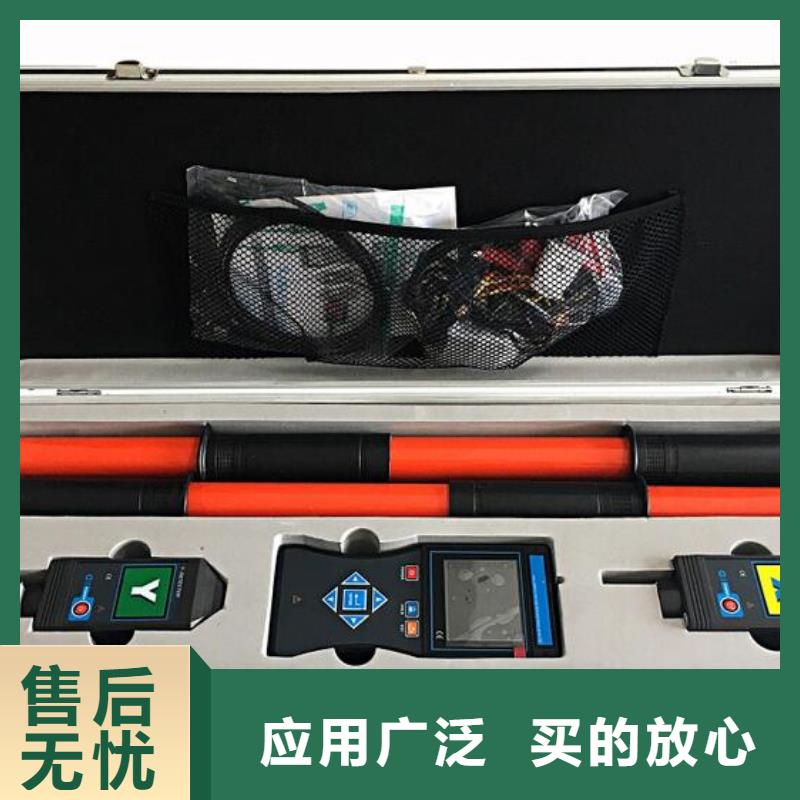

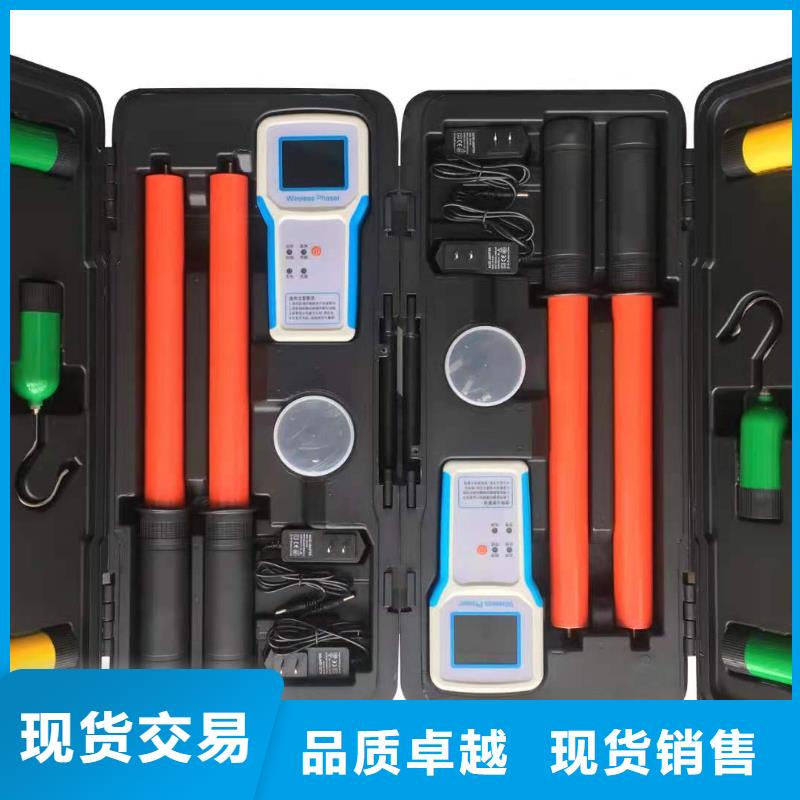

黃石無線核相器 基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ESC鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。

黃石無線核相器無線高低壓鉗形漏電流表又名高壓鉗表，突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓鉗表、接收機和高壓絕緣桿組成，接收機通過無線接收測試數據，無線接收距離30米。同時具有藍牙通信功能，通過專用的手機APP軟件能讀取、顯示、轉發、導出并保存所測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能分辨0.01mA的電流或漏電流。本儀表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。本儀表連接絕緣桿，可用于35kV及以下裸導線或110kV及以下具有絕緣外皮的高壓線路電流測量，在線測試，還具有波形顯示、峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ堋Ｆ溷Q夾方式是通過推壓或退拔絕緣桿使鉗頭夾住或撤離被測導線，測量及安裝方便快捷，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。具有高低壓變比測試儀的功能，使用本儀表分別測出一次回路與二次回路的高低壓電流，再通過計算所測數據即可得出高低壓的變比。絕緣桿便于攜帶、安裝，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點。

黃石無線核相器高壓開關柜帶電指(顯)示器核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)開關柜PT、CT二次側取電點核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)10kV/35kV封閉式高壓柜接線T頭核相XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。五防開關柜核相探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或?qū)⑹周嚀u出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。10kV/35kV變壓器一次與二次間核相X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。

黃石無線核相器 .技術規格功能高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等電源接收器： DC 7.4V可充鋰電池探測器： DC 3.7V可充鋰電池USB充電接口，連續工作約10小時測試方式鉤式探測器，可以掛在線路上或鉤住導線測試傳輸方式315MHz、433MHz無線傳輸核相距離約160m顯示模式3.5寸真彩液晶屏顯示可測線徑Ф168mm的導線，或168mm×245mm的母排量程核相電壓等級：AC 1V～550kV 相位：0.0°～360.0°頻率：45Hz～75Hz電流：0.00A～20000A(選型)分 辨 力0.1°；0.1Hz；10mA精度(23℃±5℃，80％RH以下)相位：≤±10° 頻率：≤±2Hz 電流：0～6000A±3％±5dgt； 6000A～20000A±4％±5dgt；相別定性同相:－30°～30°；異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常等語音功能絕緣桿尺寸拉伸后長約5m；收縮后長約1m(5節)數據存儲9999組核相方式接觸核相：35kV以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。

黃石無線核相器技術規格功能高低壓交流漏電流、電流測試，電流波形，無線接收電源接收機：7.4V 3000mAh可充鋰電池高壓鉗：6V DC (1.5V堿性干電池LR03X4節) 測試方式鉗形CT，積分方式傳輸方式高壓鉗表與接收機之間：433MHz無線傳輸，約30m接收機與手機之前：藍牙通訊傳輸 約10m顯示模式接收機：3.5寸真彩液晶顯示屏（433MHz無線傳輸）APP軟件：安卓版手機APP顯示（藍牙傳輸）藍牙配安卓APP，具有藍牙傳輸功能，與手機便捷通信鉗口尺寸≤50mm量程AC 0.00mA～1200A（全自動換擋）小分辨率0.01mA測試精度(23℃±5℃，80％RH以下)0.00mA～299mA:±1％±3dgt 0.0A～599A:±3％±5dgt600A~1200A: ±4％±5dgt線路電壓AC35kV及以下裸導線或110kV及以下具有絕緣外皮的線路電流頻率50Hz、60Hz自動識別采樣速率2次/秒導線位置被測導線處于鉗口中心位置數據存儲可存300組數據儀表尺寸接收機：寬高厚101mm×207mm×45mm高壓鉗：寬高厚76mm×255mm×31mm換檔全自動換檔數據保持通常測試模式下按HOLD鍵保持數據，“ ”符號顯示，再按HOLD鍵取消數據查閱“ ”符號指示，能上下翻閱所存數據溢出顯示超量程溢出功能：“OL”符號顯示無信號指示當接收機沒有收到發射信號時顯示“ ”符號自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電壓低時，儀表顯示電池電壓低符號，提醒更換電池或及時充電 儀表質量接收機：約474g(含電池)高壓鉗：約335g(含電池)，總質量：約3500g(含絕緣桿和電池)背 光 燈進入接收機設置菜單，可設置高、中、低亮度工作電流接收機：185mA高壓鉗：25mA工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干擾無433MHz同頻信號干擾絕緣桿尺寸φ32mm，總長4.5m，5節(0.9m/節)絕緣強度高壓鉗：AC 2000V/rms(外殼前后兩端之間)接收機：AC 2000V/rms(外殼前后兩端之間)絕緣桿：AC 110kV/rms(5節絕緣桿全部連接，兩端之間)結構高壓鉗防滴漏青島天正華意電氣設備有限公司

黃石無線核相器 基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ESC鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。

黃石無線核相器35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。接觸核相：當裸導線電壓低于35kV時，或110kV以下具有絕緣外皮的導線，可以將探測器探針或探鉤接觸導線核相。極低電壓時，例如低于60V，必須接觸核相。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟”蜂鳴聲，即可完成核相。自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的探針或探鉤，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。低壓核相：若導線電壓低于100V，可使用輔助測試線，圓孔端插入子機充電孔，鱷魚夾端接地；導線電壓高于220V禁止使用輔助測試線。相序判斷：根據XY的度數來判斷三相相序，120度左右正相序，240度左右反相序。測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，極其危險。三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖現場核相操作實例35kV以上高壓裸導線核相探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。35kV以下線路核相探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。380V/220V市電線路核相探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。100V以下線路核相探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。

黃石無線核相器35kV及以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相(帶絕緣桿操作)非接觸測量：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線(帶絕緣桿操作)輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接增強信號驗電指示探測器“嘟--嘟--嘟”蜂鳴聲換檔自動換檔采樣速率2次/秒儀表尺寸探測器：長寬厚145mm×60mm×48mm接收器：長寬厚210mm×100mm×44mm背光有感應強度控制根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相數據保持測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄無信號指示當接收器沒有收到發射信號時顯示“----”符號自動關機開機約30分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電額定電流探測器：20mA max；接收器：200mA max儀表質量探測器：205g(含電池)接收器：395g(含電池)絕緣桿：0.5 kg(1根)總質量：5.6kg(含儀表箱)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干擾無特強電磁場；無433MHz 、315MHz同頻干擾絕緣強度絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
