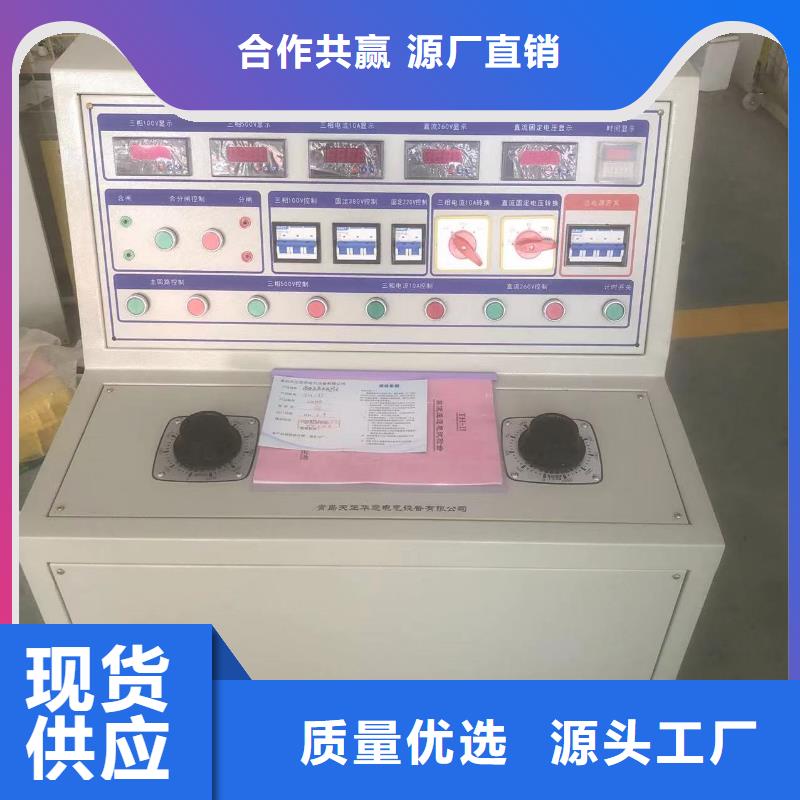

烏魯木齊高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。

<烏魯木齊>天正華意電氣設備有限公司

烏魯木齊高低壓開關柜通電試驗臺 漏電開關測試儀，又叫漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護器檢測儀、剩余電流動作保護器測試儀、是工程質量監督站和建筑公司必備的檢測儀器，可以測量漏電開關的動作時間和動作電流。主要用于測試漏電保護器的漏電動作電流、漏電不動作電流以及漏電動作時間。可廣泛應用于供電部門，農電部門，漏電保護器生產廠家，建筑、礦山、機床等行業的勞動安檢部門以及廣大電工等。漏電開關測試儀，由主機、監控軟件、測試線、通訊線等組成。具有充電功能無需現場找電、全彩大屏LCD顯示，一目了然，觸屏操作方便易用。大容量存儲500組數據，電壓測量范圍：1.0V～1000V，測量精度:±3％dgt±3dgt.測試電流從1～1200mA連續可調，測試漏電流動作時間量程為0～999ms。上位機軟件具有歷史數據讀取、查閱、保存、報表等功能。

高壓斷路器綜合測試臺來電咨詢

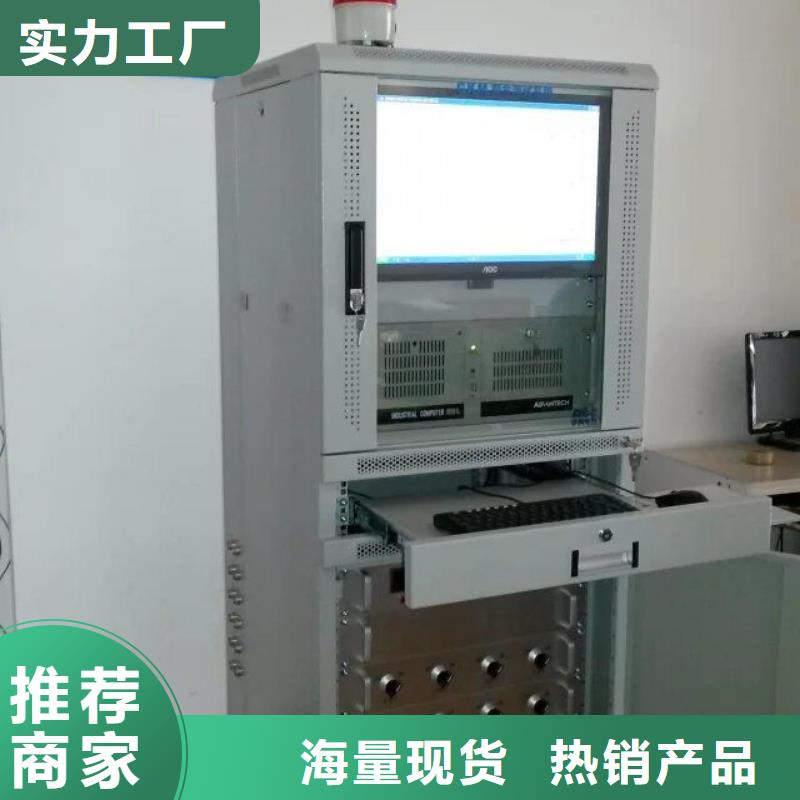

烏魯木齊高低壓開關柜通電試驗臺高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態，針對斷路器生產廠家的需求，研發生產了高壓斷路器磨合測試系統。高壓斷路器測試系統連接電腦，通過專用磨合軟件行進參數設置和磨合測試管理，可同時對六臺斷路器進行磨合測試，并且六路磨合可完全獨立進出參數設置、時序控制、磨合測試。磨合軟件界面直觀，參數設定、時序控制快捷簡便，極大的提高工作效率。高壓斷路器磨合系統克服了傳統磨合儀使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。高壓開關磨合測試系統操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分時，窗口軟件及語音提示報錯并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時，自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、各工位獨立運行：磨合測試系統有獨立控制斷路器的功能，當磨合中的斷路器有一臺出現拒分、拒合、誤分、誤合等故障時，系統對其進行報警，停止操作。但是不影響其他工位正常工作。5、磨合設定次數完成后，軟件有信息提示，系統自動停止操作命令，切斷電源。6、時間設定靈活：分、合閘間隔時間可單獨設定，整定范圍：0.1-25秒；分、合閘輸出時間可設定，整定范圍：0.1-25秒。7、電源輸入靈活：每個工位的操作電源獨立設置，即可交流輸入也可直流輸入。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤50W；3、內部觸點承受電流10A；4、輸入電壓：240V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg

烏魯木齊高低壓開關柜通電試驗臺 具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。2)如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。一份

<烏魯木齊>天正華意電氣設備有限公司 高壓斷路器綜合測試臺來電咨詢

烏魯木齊高低壓開關柜通電試驗臺 開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。（五）外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。

烏魯木齊高低壓開關柜通電試驗臺高壓斷路器磨合測試系統提供以下服務：○ 兩年免費質保。 注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。○ 如果產品軟件有更新，一年內享受免費升級服務。▲ 在使用本產品之前請您核對您的產品裝箱清單：1、高壓斷路器磨合測試系統主機 一臺2、筆記本電腦（客戶自備 ） 一臺3、電源線 一根4、測試線（一端已焊接好） 一套5、串口電腦連接線 一根6、串口轉USB口連接線（備用） 一根備注：為了測試穩定，如電腦有RS232接口請盡可能使用電腦自帶的RS232接口。7、說明書、保修卡、合格證 一套8、高壓斷路器測試軟件（光盤或U盤） 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端都不能短路。3、合分閘輸出端不能串接電源。4、開關狀態輸入和儲能狀態輸入必須接空接點，不能外加電源。5、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器。6、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。7、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。8、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。9、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。

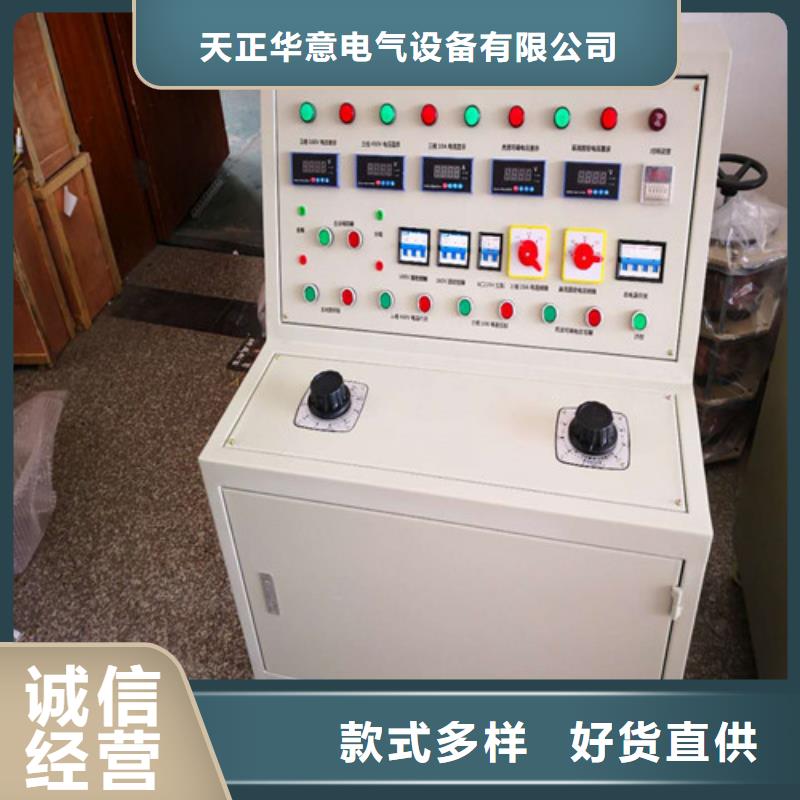

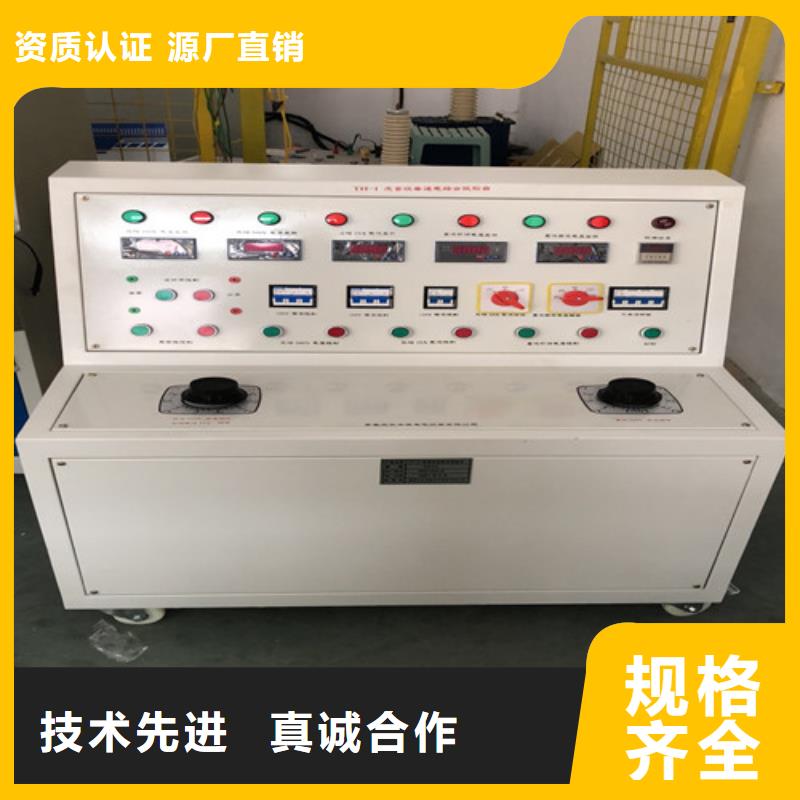

烏魯木齊高低壓開關柜通電試驗臺 、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，此時可順時針分別旋轉A、B、C三相調壓器手輪，監視三相可調電壓、電流表，可調輸出三相交流電流或者三相交流電壓。再按下啟動按鈕的同時電秒表開始計時，緩慢調節到所需電壓或電流，按下停止按鈕。將電秒表清零。然后按下啟動按鈕，至被試品動作，電秒表停止計時，表示此試驗完成。做完該項試驗后，將三相旋鈕分別歸零，按下停止按鈕。此時交流可調輸出接線柱無電壓或電流輸出。 注：此三相可調交流0~1000A/2V電壓輸出工作時，三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。

高壓斷路器綜合測試臺來電咨詢

烏魯木齊高低壓開關柜通電試驗臺 儀器使用注意事項 使用儀器前請首先將儀器可靠接地，以確保人身及儀器。 2.使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。 3.儀器在工作時內部有220V直流電流輸出，請注意。 4.在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，嚴禁短路，避免損壞機內直流電源或控制接點。5.各斷口線連接必須良好，以免因開關振動影響測試數據。6.儀器內部有220V電壓，請不要打開機殼。TH-HC高壓開關綜合特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

---
