西藏絕緣子鹽密度測試儀該儀器由檢測發射機、手持接收機和絕緣操作桿三部分組成（如上圖）。使用時檢測發射機與絕緣操作桿連接，手持操作桿尾端接觸被測絕緣子，通過手持接收機控制進行測量。測量結果通過射頻傳輸至接收機，接收機接收測量結果進行顯示存儲等操作。四、設置及使用方法1. 檢查測量探頭檢測探頭是否松動、生銹或嚴重氧化。若出現松動，請緊固探頭固定螺母，使用該儀器測試之前必須確保探頭完好。2. 安裝檢測儀 用自帶的連接件連接在絕緣桿上（根據被測電路的電壓等級按照規程選擇相應長度的絕緣桿）。測量時可根據不同測量位置旋轉檢測儀至合適角度。 3.參數設置將隨機配送的U盤插入手持接收機，撥動“電源鎖”至開鎖狀態，長按“檢測開關”按鍵開機。開機桌面如下：1）時間設置點按“時間”圖標進入時間設置界面如下：按照默認格式分布輸入年份、月份、日期、小時、分鐘、秒鐘。點按“OK”完成設置，點按“Cancel”取消設置2）桿塔號串號設置若需要存儲測量數據，在測量之前必須先輸入被測絕緣子串桿塔號和串號并以此來區分被測絕緣子。具體流程如下：首先插入U盤，點按“檢測”圖標進入如下界面點按GT（桿塔）后方編輯框，看到光標閃爍，輸入四位桿塔號（0000到9999）如0001號桿塔。點按CH（串號）后方編輯框，看到光標閃爍，輸入三位串號如1A1（位1代表回路號，第二位A代表A相，第三位1代表A相中的串）。3）歷史數據查詢插入存有歷史檢測數據的U盤，點按“記錄”圖標進入文件夾瀏覽界面選擇需要查看的日期文件夾點按相應圖標進入選擇需要查看的數據文件（文件名為測試時輸入的桿塔號和串號），點按相應的圖標進入數據查看分析界面如下：坐標縱軸代表分布電壓值，橫軸代表本串絕緣子的第幾片絕緣子。根據DL／T626-2005《劣化盤形懸式絕緣子檢測規程》中的判定方法，分布電壓同時小于相鄰兩片值的?以上可判定為故障絕緣子，即曲線中處于“V”型底部的絕緣子為故障絕緣子。由此可直觀的發現故障絕緣子。

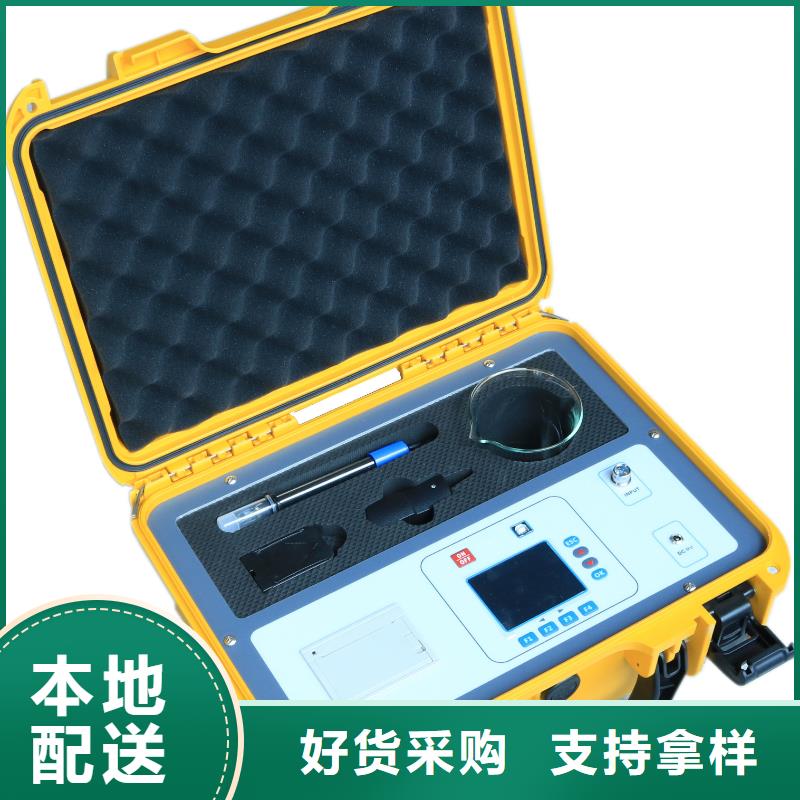

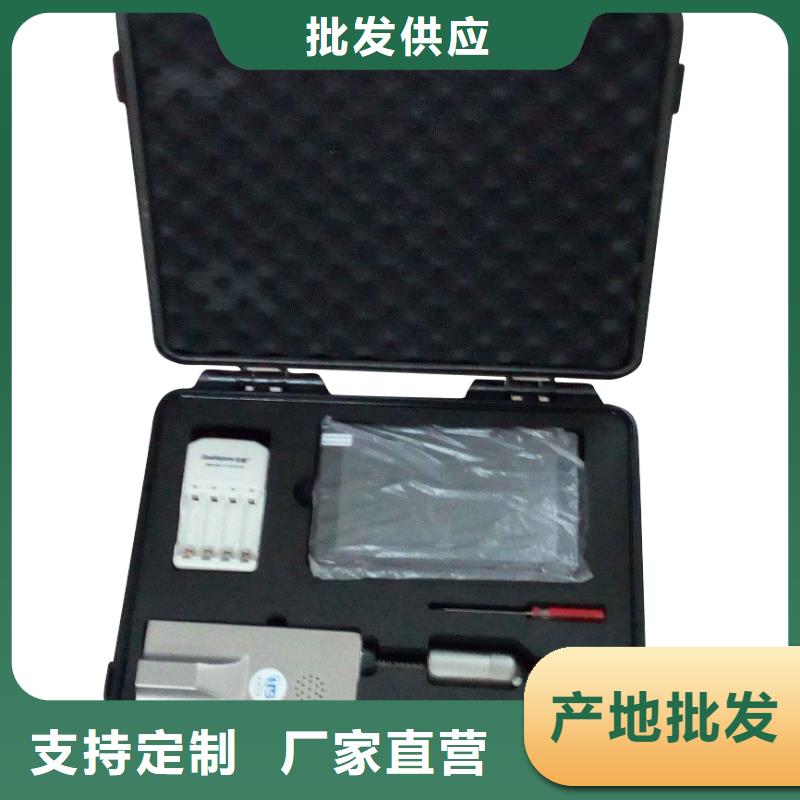

西藏絕緣子鹽密度測試儀測試步驟 選取絕緣子帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。25B5.2 配置溶劑建議選用去離子水，即蒸餾水，或者飲用純凈水，要求其電導率小于10μS/cm。取水量過少時，會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：絕緣子表面積與鹽密測量用水量的關系面積(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量 300 400 500 600方法二：按每平方厘米表面積用水0.2ml計算總用水量。26B5.3 擦試表面污穢建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。以紗布和蒸餾水為例，擦拭步驟如下：1、取兩片紗布侵入上述7.2中配置好的蒸餾水中，再用潔凈鑷子把水擠干后取出。2、使用片濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈。3、使用第二片濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈。注意事項：濕紗巾取出時以不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。27B5.4 溶解將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中，充分攪拌，使污穢充分溶解在去離子水中，得到污穢溶液。注意事項：未溶解物質為非可溶性物質，其對測試結果沒有影響。28B5.5 測試將電極插入溶液中，打開儀器，點擊“開始測試”，進入測試頁面，等待2分鐘后再讀數。本儀器內置智能電導附鹽密度的計算公式，可以直接讀出鹽密值。注意事項：1、將電極長度的1/3以上插入溶液，過短將會影響溫度測量。2、測試時不宜讓電極接觸杯壁，以免影響電導值和溫度值。 打印上述步驟完成后，本次測量即完成。點擊“打印”，可以打印測量結果；
