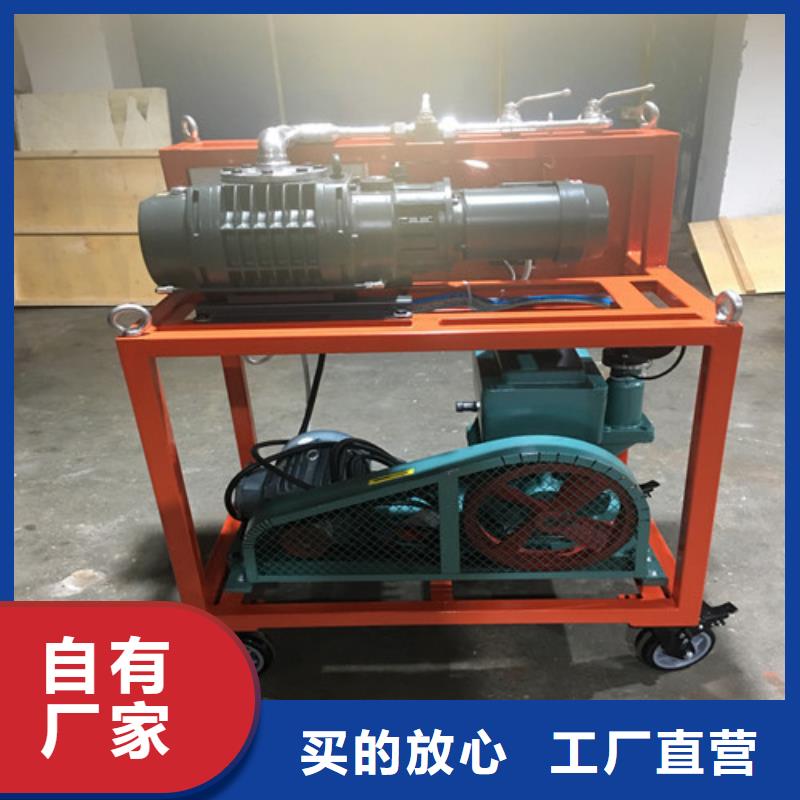

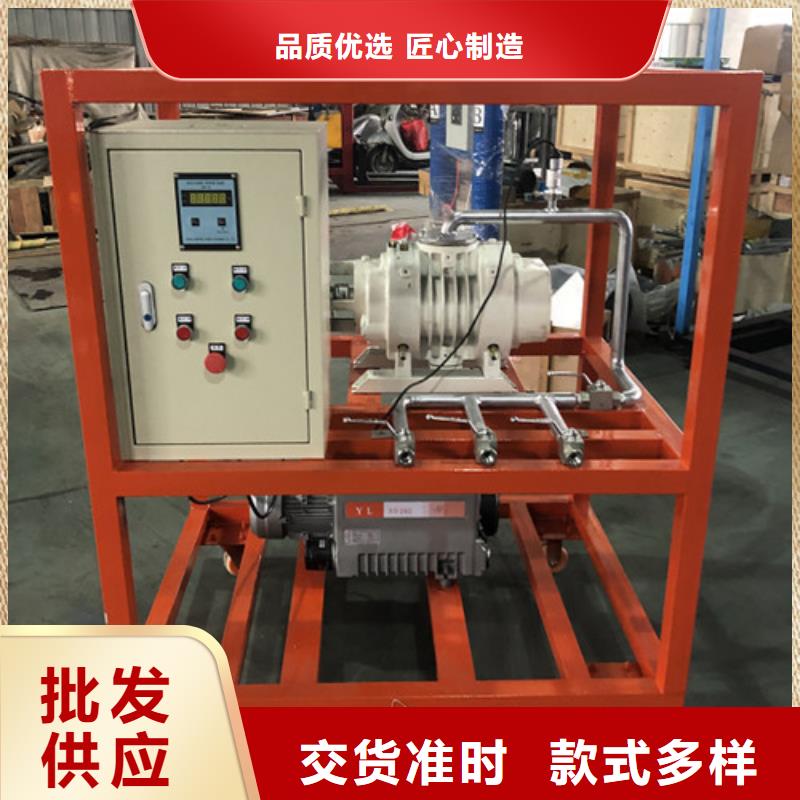

江蘇SF6氣體抽真空充氣裝置 本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。1.1.1適用范圍本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。1.1.2設計方案本裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。技術特點內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。1一體化的設計和較小的體積便于移動和使用。1.2.3、的過濾免維護系統，極大保證了回收SF6氣體的質量。內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。所有電氣系統均采用優質品牌。優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。整機為風冷無需外接水源。、內置溫度保護系統即使在-30攝氏度下也能正常工作。內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。所有球閥為密封元件具有自動補償性能。

<江蘇>天正華意電氣設備有限公司

江蘇SF6氣體抽真空充氣裝置電源連接本裝置的供電電源為三相交流（五芯制，需接零線）50HZ 380V±10％，總功率≤5KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。五、操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。5.1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：開真空泵抽真空前，根據需要決定是否連接管路排放至室外。開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。凡需要觀察真空度時，按下電阻真空計開關，電磁閥工作燈亮，觀察完畢后隨時關閉電阻真空計開關。

江蘇SF6氣體泄漏報警監測系統價格優

江蘇SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

<江蘇>天正華意電氣設備有限公司 江蘇SF6氣體泄漏報警監測系統價格優

江蘇SF6氣體抽真空充氣裝置管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。當貯存容器壓力降低后，無法直接向電器設備充氣，在V6處外接氣源通過V6、V7直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V7，開V6、V2、V3、SF6壓縮機、V8，直至達到所需的工作壓力。停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。5.4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。提前開冷凍壓縮機。開V5、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。切換操作：關V4迅速開 V5、V2，約1~2分鐘，達到排氣壓力2MPa時，操作者自行掌握。關V5，并迅速開V3、V4，可反復切換，直至鋼瓶充滿。鋼瓶充滿后，關V4、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。注：罐瓶指貯液罐內要有一定量的SF6液體才可灌甁，可隨時觀察液位指示。5.5、凈化、干燥指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。

江蘇SF6氣體抽真空充氣裝置將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。

江蘇SF6氣體泄漏報警監測系統價格優

江蘇SF6氣體抽真空充氣裝置開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。(5)回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。(6)回收達到回收終壓力或預定值時，回收工作結束。(7)關冷凍壓縮機，關V3、SF6壓縮機、V2、V7。3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。(1)管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。(2)當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。(3)當貯存容器壓力降低后，無法直接向電器設備充氣，在V7處外接氣源通過V7、V6直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V6，開V7、V2、V3、SF6壓縮機、V4，直至達到所需的工作壓力。(4)停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。(1)管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。(2)提前開冷凍壓縮機。(3)開V7、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。(4)灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。

<江蘇>天正華意電氣設備有限公司

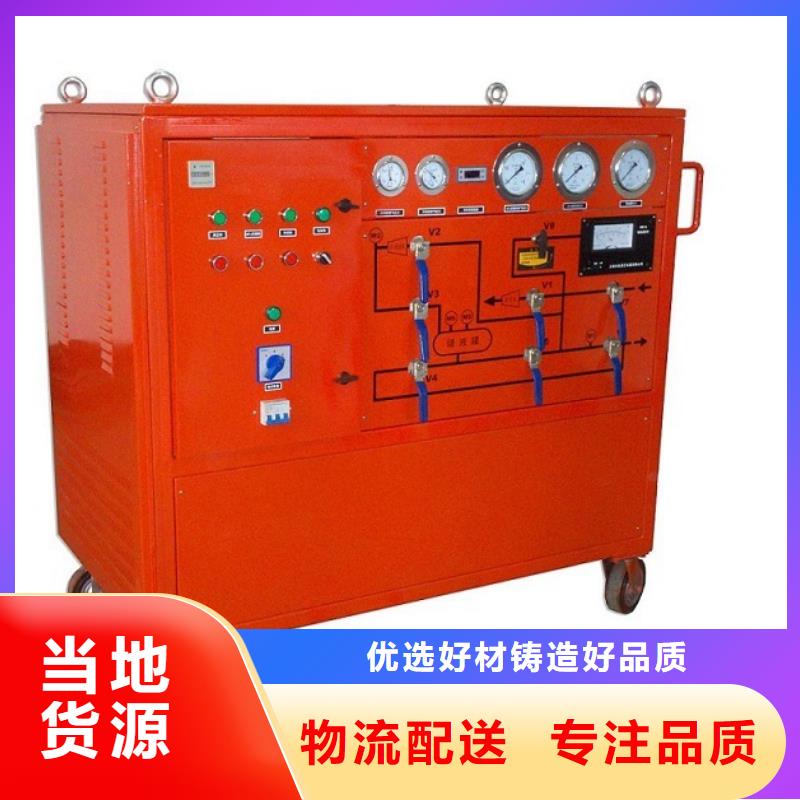

江蘇SF6氣體抽真空充氣裝置 回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口設備除了回收進氣口、充放出氣（液）口之外，還有一個排放大氣口，它的接口用戶可根據需要決定是否配接管路。3、油位檢查回收裝置中壓縮機采用N46（25＃）冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡中心位置，在運行中也應注意定期檢查實際油位線，不應低于中心線太多。N46號冷凍機油，原則上使用期一年，到期需調換機油，用油量見第二節有關內容，換油方法見第六節有關內容。4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。5、電源連接本裝置的供電電源為三相交流50HZ 380V±10％，總功率≤7KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。電控箱上方設有積時儀，無論是真空泵或SF6壓縮機或泵機同時開，它均會自動記時。

江蘇SF6氣體抽真空充氣裝置將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。

江蘇SF6氣體泄漏報警監測系統價格優

江蘇SF6氣體抽真空充氣裝置冷凝器不轉風扇電機缺陷檢查風扇電機10電加熱不工作斷路器熔斷電加熱有缺陷檢查斷路器4DL檢查電加熱在檢查上述故障可能的原因時，還應注意檢查總電源斷路器和各開關、按鈕的接觸性及有關的接線情況。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口檢查，全壓強不高，旋去加油塞無明顯漏氣聲，可能存放不當，有水汽進入泵內，應更換新油。無漏氣聲，換油無效，應檢查閥座上小油孔是否堵塞，小孔位置在泵的短閥片處月形槽內。接入系統后真空度不高，可能是系統接頭，管道閥門，各類設備有漏氣，應逐一捉漏檢查，排除故障。泵未經拆卸清洗，突然出現撞擊聲，真空度下降，可檢查旋片彈簧是否折斷，或有無異物進入泵內。泵使用日久，真空度漸有下降，可能是潤滑油混入可凝性氣體和潤滑油裂介變質，以及零件老化所致，可用換油、換零件，逐一試驗。泵拆裝后，有大漏氣聲，可能是橡膠件裝配不當，損壞，應調整或更換。排氣閥片老化變形、損壞或螺釘拉脫，會出現異樣氣聲和油面的顯著泛動，也會影響真空度，應調整重裝。以上措施均無效，又無漏氣聲，可能使用日久，零部件磨損或受腐蝕所致，也可能是轉子變形，精度降低，甚至轉子、旋片等零件損壞，應拆開檢查，修整或換上新零件。

---
