金昌接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房?jī)?nèi)都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌

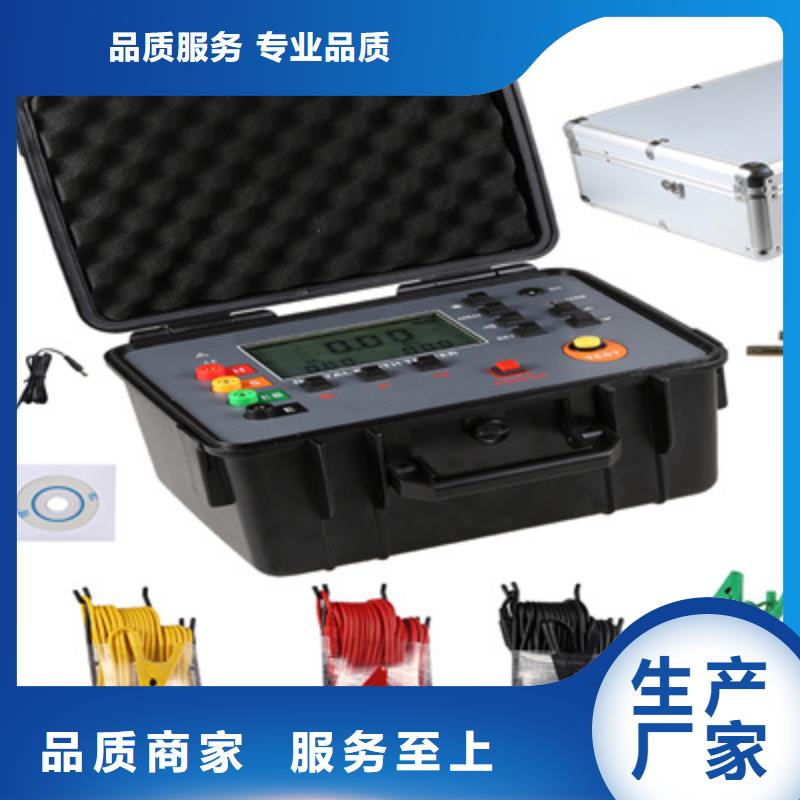

金昌接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、存儲采用鍵盤漢字輸入，方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用7、輸出電流：5A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌

金昌接地電阻測試儀 產品介紹1、工作原理本表摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量?jī)x。工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范圍本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。3、主要特點· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。· 采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。· 允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。·本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。·如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌
<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌

金昌接地電阻測試儀維護指南6.1 維護和保養1、日常維護（1）本測試儀使用環境應通風良好，干燥、無粉塵、無強電磁干擾。（2）測試儀若長時間不使用，應定期通電。通常每月通電一次，通電時間不少于30分鐘。（3）測試儀長時間工作后（24小時）應關電10分鐘以上，以保持儀表良好的工作狀態。（4）測試夾和高壓棒長期使用后可能會出現接觸不良或斷路現象，應定期檢修。2、使用者的維護為了防止意外觸電的發生，請不要自行打開儀器的蓋子。如果儀器有異常情況發生，請青島天正華意電氣設備有限公司給予維護。所附的線路圖和方塊圖僅供參考之用。3、定期維護本多功能安規測試儀、輸入電源線、測試插座和相關附件等每年至少要仔細檢驗和校驗一次，以保證使用者的及測試儀的性。如果測試儀是用于生產現場或其它惡劣條件下，必須縮短檢驗周期。4、使用者的修改使用者不得自行更改儀器的線路或零件，如被更改，儀器的三包則自動失效且本公司不負責更改產生的責任。使用未經青島天正華意電氣設備有限公司認可的零件或附件也不予三包。如發現送回檢修的儀器被更改，青島天正華意電氣設備有限公司會將儀器的電路或零件修復為原來設計，并收取維修費用。6.2 簡單故障處理故 障 處 理 方 法開機液晶無顯示，按鍵無響應 檢查測試儀后面板上的保險絲是否熔斷。若熔斷，請更換F5A保險絲接地電阻為0 檢查外部連線是否出現非正常開路或短路現象儀器出現死機狀態 關機，等待半分鐘后重新開機儀器與計算機無法通訊 1、檢查選擇的串行口是否正確，是否用串口線正確連接計算機與安檢儀2、檢查是否正確安裝通訊軟件，并選擇正確的波特率和通訊地址。3、若為自編通訊軟件，則應檢查通訊協議是否一致6.3 注意事項1、本測試儀測試過程中有高壓、大電流輸出，操作人員務必嚴格按說明書操作，嚴禁身體觸及儀器帶電部位和被測負載殼體，以免觸電。2 、本機工作電源要接地（將電源插座上“E”端與大地良好連接）。3 、進行絕緣和耐壓測試時，被測負載應與大地各周圍物體保持良好的電氣隔離。4 、如果環境相對濕度大于60％RH，大于100MΩ的絕緣電阻測量精度會受較大影響。

金昌接地電阻測試儀感謝您購買了本公司的鉗形接地電阻儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊。——遵守本手冊所列出的操作注意事項。?任何情況下，使用本鉗表應特別注意。?注意本鉗表所規定的測量范圍及使用環境，禁止鉗測動力線。?注意本鉗表面板及背板的標貼文字。?開機前，扣壓扳機一兩次，確保鉗口閉合良好。?開機時，不要扣壓扳機，不能鉗任何導線。?正常開機，顯示“OL Ω”符號后，才能鉗測被測對象。?鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。?避免本鉗表受沖擊，尤其是鉗口接合面。?危險場合，強烈選用本公司的防爆型鉗形接地電阻儀。?防爆型產品，在危險場所內嚴禁拆卸和更換電池。?本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲，這是正常的，注意區別報警的“嘟--嘟--嘟--”聲。?測量導線電流不要超過本鉗表的上量限。?長時間不用本鉗表，請取出電池。?拆卸、校準、維修本鉗表，必須由有授權資格的人員操作。?由于本鉗表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?本用戶手冊中標有“＊”的內容僅限于C型。二．簡介系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善，對老款產品的徹底升級。其性能主要體現在：具有RS232接口功能，實現測試數據上傳電腦，軟件監控（選配）。突破開機長時間自檢等待，開機立即進入測試。突破繼電器自檢方式，采用先進的算法及數字集成處理技術。突破老款產品笨重的問題，更加符合手持儀表的特性。全新外觀設計，面板6鍵操作，性能直通。增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。測量范圍增加到0.01Ω-1200Ω。存儲數據99組，功耗更低，啟動、工作電流小于50mA。系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)閄RD系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌

金昌接地電阻測試儀尊敬的顧客感謝您使用本公司TH-2571數字接地電阻測試儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌

金昌接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回?cái)?shù)據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌
<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌

金昌接地電阻測試儀感謝您購買了本公司的鉗形接地電阻儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊。——遵守本手冊所列出的操作注意事項。?任何情況下，使用本鉗表應特別注意。?注意本鉗表所規定的測量范圍及使用環境，禁止鉗測動力線。?注意本鉗表面板及背板的標貼文字。?開機前，扣壓扳機一兩次，確保鉗口閉合良好。?開機時，不要扣壓扳機，不能鉗任何導線。?正常開機，顯示“OL Ω”符號后，才能鉗測被測對象。?鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。?避免本鉗表受沖擊，尤其是鉗口接合面。?危險場合，強烈選用本公司的防爆型鉗形接地電阻儀。?防爆型產品，在危險場所內嚴禁拆卸和更換電池。?本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲，這是正常的，注意區別報警的“嘟--嘟--嘟--”聲。?測量導線電流不要超過本鉗表的上量限。?長時間不用本鉗表，請取出電池。?拆卸、校準、維修本鉗表，必須由有授權資格的人員操作。?由于本鉗表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?本用戶手冊中標有“＊”的內容僅限于C型。二．簡介系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善，對老款產品的徹底升級。其性能主要體現在：具有RS232接口功能，實現測試數據上傳電腦，軟件監控（選配）。突破開機長時間自檢等待，開機立即進入測試。突破繼電器自檢方式，采用先進的算法及數字集成處理技術。突破老款產品笨重的問題，更加符合手持儀表的特性。全新外觀設計，面板6鍵操作，性能直通。增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。測量范圍增加到0.01Ω-1200Ω。存儲數據99組，功耗更低，啟動、工作電流小于50mA。系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)閄RD系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。

<金昌>天正華意電氣設備有限公司 金昌常年供應接地裝置特性參數測量系統-品牌 <金昌>天正華意電氣設備有限公司

金昌接地電阻測試儀 產品介紹1、工作原理本表摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量?jī)x。工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范圍本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。3、主要特點· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。· 采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。· 允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。·本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。·如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

金昌接地電阻測試儀測量接地電阻的注意事項1．用戶有時會用XRD和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：⑴．用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因?yàn)槲覀儨y(cè)量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。 這個規定是相當明確的。前已述及， 用XRD系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。十分明顯，在這種情況下，用傳統的電壓電流法和XRD系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。⑵．用XRD系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。應該說明，標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。這種規定同樣十分明確。這是因?yàn)橐€電阻和接地體接地電阻在防雷上來說是等效的。
