河池絕緣油含氣量測定儀儀器簡單故障的檢測與維修序 號故 障維修說明1ADC故障儀器傳感器出現故障，報廠家維修。2打印機脫機，缺紙或其他故障更換打印機打印紙后重新開機。3做廢油時測試數據顯示0.0％檢查連接傳感器一端的電磁閥是否完好4開機后無任何顯示檢查儀器電源電壓是否正常，后面板保險絲是否融斷，儀器顯示板與主機板上的各接插件是否脫落。5不排油檢查打氣泵是否損壞，查看手動排油是否有泵啟動的聲音?查看與打氣泵連接的管子是否脫落？更換或重新連接恢復正常。6測試數據過大檢查所有外部連接管道連接處螺母是否旋緊？檢查軟管是否破損？旋緊螺母或更換軟管恢復正常。注：以上是一般的故障，你可以根據情況排除，如遇到其他故障，請來電，與廠方協商解決辦法。本儀器自貨到用戶單位起一年之內免費保修（在正常使用的情況下），一年以后終身負責維修，但用方需承擔修理費用。七、儀器附件清單序號名稱數 量1含氣量測定儀1臺2含氣量使用說明書1份3電源線1根4真空泵及接頭1套53mm不銹鋼管1.5米（連接含氣量測試儀和真空泵）0.5米（連接排油口到排油容器）各一段.6針筒接頭1套（連接進油口到取樣針筒）7保險絲10A3個10M8×1螺帽10個11密封墊10個12針筒支架一個（安裝在含氣量測試儀的左后立柱上）131mL標定針筒1支（標定設備用）八、本儀器所需配套設備1、旋片式真空泵一臺（隨機配送）。2、氣源（內置）

河池異頻介質損耗全自動測試儀公司發貨快

河池絕緣油含氣量測定儀儀器在測試一個油樣后，含氣量結果會一直保留在顯示屏幕上，如果您要做下一個油樣，必須按復位鍵使儀器回到預備狀態，顯示請啟動后再按啟動鍵儀器才會執行下一測試程序。5、 在預備狀態下如果1分鐘之內沒有操作儀器。儀器會自動關閉電磁閥電源進入狀態，可防止電磁閥因長時間通電而帶來的損壞。五、儀器的簡單操作1、開機：打開儀器電源，顯示屏顯示開機自檢，自檢通過，進入主畫面。主畫面主畫面操作按鈕功能說明：1.程序欄顯示當前工作工作的程序。2.工作次數可以根據您實際工作需要增加或減少。3.時間欄顯示已經工作的時間。4.罐壓欄顯示工作時的罐內壓力。5.室溫欄顯示當時的溫度。6.大氣壓欄顯示當前的大氣壓。7.狀態欄顯示當前工作的步驟。8.操作欄顯示當前的9.復位按鈕停止當前工作。10.啟動按鈕啟動工作。11.時鐘按鈕查看歷史記錄。12.感嘆號按鈕進入?yún)?shù)設定。2參數的設定在主畫面按感嘆號按鈕進入?yún)?shù)設定畫面參數設定畫面1.按清洗時間設定清洗需要的時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值120秒。2.按分析時間設定分析需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值60秒。

<河池>天正華意電氣設備有限公司
河池異頻介質損耗全自動測試儀公司發貨快 <河池>天正華意電氣設備有限公司

河池絕緣油含氣量測定儀彩色液晶觸摸屏 、樣品盤 2、樣品杯 6、機腳：調整儀器水準3、環架桿 7、電源插座 4、鉑環：測量試樣用 圖1五、安裝與水平調整把主機放在無風流動的穩定平臺上，按圖2所示，擰下儀器后側兩個固定螺釘，取下上頂板，按圖3所示的位置安裝好控制磁鐵、環架桿、鉑環(鉑環先與環架桿插裝完畢，置酒精燈外焰部灼燒潔凈后，方可安裝。注意：手不可觸及灼燒潔凈的鉑環)。調整三個機腳使樣品盤上水準泡處于中心，將上頂板放回原處，并用螺釘固定好。圖2圖3第六章、儀器操作接通電源后，打開電源開關。儀器進入如下開機界面。按任意鍵或5秒后自動轉換到主菜單頁面。樣品測試：進入樣品測試界面，進行樣品測試試驗。純水標定：進入純水標定界面，進行純水校準試驗。參數設置：進入?yún)?shù)設置界面，進行相關參數的設置。歷史紀錄：進入歷史紀錄界面，查看歷史數據。砝碼標定：進入砝碼標定界面。進行儀器的校準和標定。時間設置：進入時間設置界面，可以對系統時間進行修改。1.0點擊‘砝碼標定’，進入砝碼標定界面：1.1掛上鉑金環和電感磁鐵后，儀器“砝碼重量”正常顯示0.050g以內，如果數值偏大或低于0g，請檢查扭力絲和電感磁鐵位置（是否在電感中心）。圖41.2點擊“清零”按鈕，按照圖4，將配套的1.0g勾形砝碼掛到鉑環上。砝碼重量應顯示1.000g±0.010g，如果砝碼重量不對，請按“砝碼標定”按鈕進行重新標定

河池絕緣油含氣量測定儀彩色液晶觸摸屏 、樣品盤 2、樣品杯 6、機腳：調整儀器水準3、環架桿 7、電源插座 4、鉑環：測量試樣用 圖1五、安裝與水平調整把主機放在無風流動的穩定平臺上，按圖2所示，擰下儀器后側兩個固定螺釘，取下上頂板，按圖3所示的位置安裝好控制磁鐵、環架桿、鉑環(鉑環先與環架桿插裝完畢，置酒精燈外焰部灼燒潔凈后，方可安裝。注意：手不可觸及灼燒潔凈的鉑環)。調整三個機腳使樣品盤上水準泡處于中心，將上頂板放回原處，并用螺釘固定好。圖2圖3第六章、儀器操作接通電源后，打開電源開關。儀器進入如下開機界面。按任意鍵或5秒后自動轉換到主菜單頁面。樣品測試：進入樣品測試界面，進行樣品測試試驗。純水標定：進入純水標定界面，進行純水校準試驗。參數設置：進入?yún)?shù)設置界面，進行相關參數的設置。歷史紀錄：進入歷史紀錄界面，查看歷史數據。砝碼標定：進入砝碼標定界面。進行儀器的校準和標定。時間設置：進入時間設置界面，可以對系統時間進行修改。1.0點擊‘砝碼標定’，進入砝碼標定界面：1.1掛上鉑金環和電感磁鐵后，儀器“砝碼重量”正常顯示0.050g以內，如果數值偏大或低于0g，請檢查扭力絲和電感磁鐵位置（是否在電感中心）。圖41.2點擊“清零”按鈕，按照圖4，將配套的1.0g勾形砝碼掛到鉑環上。砝碼重量應顯示1.000g±0.010g，如果砝碼重量不對，請按“砝碼標定”按鈕進行重新標定

<河池>天正華意電氣設備有限公司 河池異頻介質損耗全自動測試儀公司發貨快
<河池>天正華意電氣設備有限公司

河池絕緣油含氣量測定儀儀器上蓋板（圖3）1、打印機 圖3第五章 使用方法一、儀器安裝1、小心從包裝箱內取出儀器，擺放在穩固的工作臺上。2、拆開連接冷卻水進口與出口的軟管，擰下管夾，然后用長軟管分別接好冷卻水進口和冷卻水出口，并擰緊管夾（防止漏水）。進水管另一端接到水龍頭上固定好，出水管另一端接到下水道里。管路接好后要通水檢查是否漏水。3、用一段軟管連接排油口，另一端放入油桶內。4、將交流電源線連接交流電源插座（注意：插座應有接地線）。二、儀器功能1、接通電源開關，顯示：自動凝點傾點測定儀2、按任意鍵顯示：按“△”、“▽”、“確認”鍵選擇內容①方法選擇按“確認”鍵顯示：按“△”或“▽”選擇，按“確認”鍵進入子菜單。a. 選定“項目選擇”按“確認”顯示：按“△”或“▽”鍵選擇測試項目，按“確認”加以確定并返回。b. 選定“樣品選擇”，按“確認”鍵顯示：按“△”或“▽”，“確認”鍵選擇待測試樣品。②溫度預置按“△”或“▽”鍵改變溫度值，按“確認”鍵。③時間設置按“△”或“▽”鍵，按“確認”鍵顯示：按“△”或“▽”鍵，按“確認”鍵修改日期、時間。④樣品測試按“△”或“▽”鍵選擇此項，按“確認”鍵儀器將會進入樣品測試菜單，顯示：⑤歷史數據選擇此項，按“確認”鍵，進入“歷史數據”子菜單，然后選擇“顯示數據”， 按“確認鍵”， 通過按“△”或“▽” 鍵可查看儲存的歷史數據。⑥打印選擇按“△”或“▽”鍵選擇此項，按“確認”顯示：按“△”或“▽”鍵，選擇打印設置——打印或不打印測試數據，按“確認”鍵加以確認并返回。三、測試試樣凝點值1、選擇測試樣品。2、預置試樣凝點溫度。3、選擇“樣品測試”菜單，按“確認”鍵進入樣品測試狀態。

河池異頻介質損耗全自動測試儀公司發貨快

河池絕緣油含氣量測定儀采用單相電源（內接220VAC或外接調壓器）測量三次，分別為：AB加壓，BC短路；BC加壓，CA短路；AC加壓，AB短路。繞組中的電流應為In的2/√3倍，即1.15In。 現以測量AB相為例說明：將單相電源的“Ua”接入儀器的輸入端子“P＋”，將儀器的輸出端子“Ia”及“Ua”接到變壓器的高壓側A相，單相電源的零相“Uo”接到儀器的“P-”；儀器的輸出端子“Ib”及“Ub”接變壓器的B相，BC相短接；變壓器的低壓側要可靠短路，并確保接觸電阻可以忽略，以免影響測試數據。接線如下圖所示。圖10 △接-直接接線圖當測試電壓、測試電流超過儀器的測量范圍時，應外接電壓、電流互感器，接線如下圖圖11 △接-外接電壓互感器、外接電流互感器接線圖2、三相短路阻抗(單相法)自動測試接線無論加壓繞組為△形連接還是星形連接，接線方式一樣。ABC三相對應接線即可。圖12 三相自動（同測）接線圖3、三繞組變壓器測量接線：測量結果應在成對的繞組間進行，其他繞組開路。三相三繞組變壓器的接線與選擇測量位置一致。測量位置選擇高-低，則測試線接高壓端，低壓短路，其他開路；選擇高-中，則測試線接高壓端，中壓短路，其他開路；選擇中-低，則測試線接中壓端，低壓短路，其他開路。（二、）三相參數設置：點擊三相短路阻抗按鈕，進入?yún)?shù)設置界面（圖13）在保證電源滿足負荷的情況下，接好測試線，確認接線無誤后，開啟外部電源準備測量。 在主菜單界面單擊三相阻抗按鈕，進入三相短路阻抗參數輸入界面，如下圖所示：圖13 輸入?yún)?shù)說明：（1）試品參數：額定容量：待測變壓器的額定容量，單位:kVA； 分接電壓：指加壓繞組所在的分接電壓，單位:kV；銘牌阻抗：待測變壓器的標稱阻抗電壓，根據此參數計算阻抗電壓誤差。

<河池>天正華意電氣設備有限公司 河池異頻介質損耗全自動測試儀公司發貨快

河池絕緣油含氣量測定儀全自動界面張力測定儀，按照GB6541-86《石油產品油對水界面張力測定法》（圓環法）標準要求，測量各種液體的表面張力（液—氣相界面）及礦物油與水的界面張力（液—液相界面）。儀器采用彩色觸摸屏顯示，全漢字菜單提示的無標識按鍵，自動化程度高，工作可靠，重復性好，操作極為簡單，只需開機后按菜單提示操作，便可完成全部試驗。二、技術參數顯示方法：彩色觸摸屏顯示，漢字菜單提示，漢字菜單中匯編入GB6541標準中全部試驗和計算內容。測量范圍： 2～200毫牛頓/米靈敏度：0.1毫牛頓/米 準確度：0.01毫牛頓/米 分辨率：0.01毫牛頓/米 重復性：0.3％適用溫度：10～30℃(典型值：25℃)適用濕度：(20～75)﹪RH電源：交流電220V±5％ 50Hz功率：20VA外型尺寸：185×260×360(毫米)重量：15公斤三、工作原理該儀器所采用的工作原理是將高頻感應微小位移自動平衡測量系統應用到扭力天平中去，即作用到鉑環上的力發生改變時，與鉑環所連接的平衡桿在兩個渦流探頭中產生位移，使兩個渦流探頭中產生的電感量發生變化，由此引起差動變壓器失去平衡，隨之電路中差動放大器的輸入信號也失去平衡，經放大器放大后輸出一隨鉑環受力變化而變化的電信號，此信號送到微處理機中進行處理，并按國際GB6541自動計算出被測試樣的實際張力。四、結構特征（圖1）

<河池>天正華意電氣設備有限公司 河池異頻介質損耗全自動測試儀公司發貨快

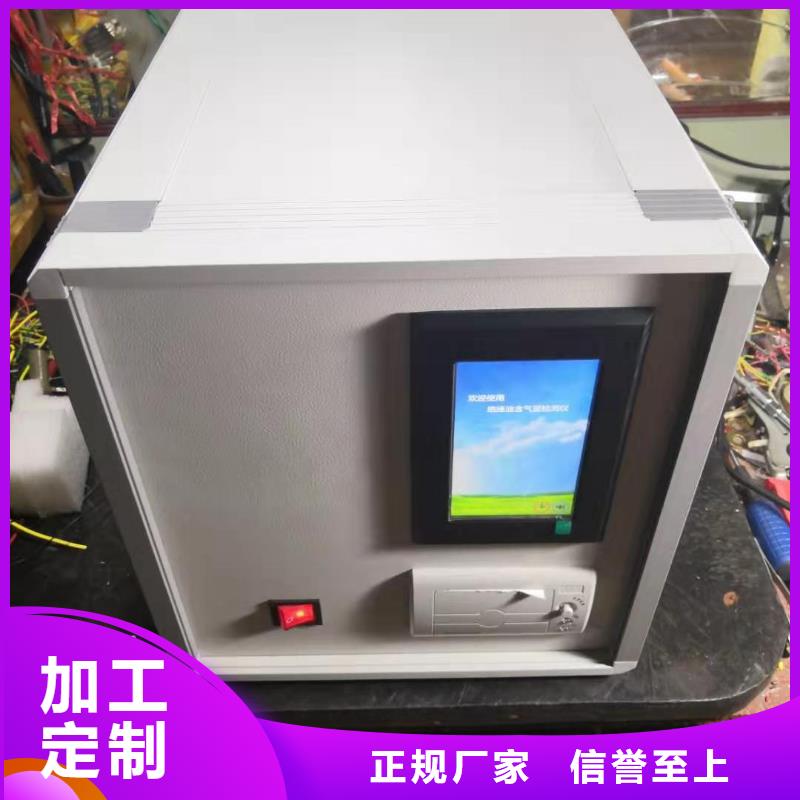

河池絕緣油含氣量測定儀新增打印功能，可以按照您的要求打印測試數據。9、同一油樣可以選擇試驗次數，測試完成后會把單次和平均結果都顯示在顯示屏上，也可以打印出來。二、主要技術指標1、高精度電子壓差傳感器: 分辨率不低于0.1％。2、小檢測限: 不高于0.2％。3、度:重復測定兩次結果的相對誤差不應超過以下數值：油中含氣量（體積分數），％ 相對誤差，％3.0 34、脫氣室溫控范圍：室溫以上5℃到70℃5、工作 電源： AC220V±10％ 50HZ6、體 積： 長450×寬325×高3507、重 量： 約20㎏三、整機及主要組成部分和功能1、顯示系統：把所有需要顯示的參數和操作情況顯示在屏上。2、打印系統：按照要求打印需要打印的測試結果。3、油樣定量系統：把一定量（50mL左右）的油樣引入脫氣系統進行脫氣。4、脫氣系統：采用真空型壓力噴霧，電動攪拌，脫氣效率高。5、數據檢測處理系統；運用高精度高穩定性的差壓傳感器，采集脫出氣體后脫氣罐的內部壓力與進油前的壓力之間所生的壓差信號，經放大，并由數據處理系統進行數據處理，然后將算出的油中的含氣量體積百分比直接顯示在顯示屏上。6、廢油收集系統：收集進入儀器的清洗和試驗油樣并在每次測試結束后自動排出。四、儀器的安裝與注意事項1、儀器開箱后，首先應按說明書的裝箱單進行開箱檢查，在判斷儀器可能被重摔的情況下，應該打開儀器上蓋進行檢查，詳細檢查安裝在前面板上的線路板和電線有無壓斷和脫落現象，整機線纜有無摔斷，及后面板上各連接是否正常，在確認完整無損后，才可進行安裝，否則應該進行恢復后在安裝。

河池絕緣油含氣量測定儀全自動界面張力測定儀，按照GB6541-86《石油產品油對水界面張力測定法》（圓環法）標準要求，測量各種液體的表面張力（液—氣相界面）及礦物油與水的界面張力（液—液相界面）。儀器采用彩色觸摸屏顯示，全漢字菜單提示的無標識按鍵，自動化程度高，工作可靠，重復性好，操作極為簡單，只需開機后按菜單提示操作，便可完成全部試驗。二、技術參數顯示方法：彩色觸摸屏顯示，漢字菜單提示，漢字菜單中匯編入GB6541標準中全部試驗和計算內容。測量范圍： 2～200毫牛頓/米靈敏度：0.1毫牛頓/米 準確度：0.01毫牛頓/米 分辨率：0.01毫牛頓/米 重復性：0.3％適用溫度：10～30℃(典型值：25℃)適用濕度：(20～75)﹪RH電源：交流電220V±5％ 50Hz功率：20VA外型尺寸：185×260×360(毫米)重量：15公斤三、工作原理該儀器所采用的工作原理是將高頻感應微小位移自動平衡測量系統應用到扭力天平中去，即作用到鉑環上的力發生改變時，與鉑環所連接的平衡桿在兩個渦流探頭中產生位移，使兩個渦流探頭中產生的電感量發生變化，由此引起差動變壓器失去平衡，隨之電路中差動放大器的輸入信號也失去平衡，經放大器放大后輸出一隨鉑環受力變化而變化的電信號，此信號送到微處理機中進行處理，并按國際GB6541自動計算出被測試樣的實際張力。四、結構特征（圖1）

<河池>天正華意電氣設備有限公司 河池異頻介質損耗全自動測試儀公司發貨快

河池絕緣油含氣量測定儀 測量位置：多用于三相三繞組變壓器）分接位置：與分接電壓對應位置測量接線：單相阻抗、Y/Y聯結、Y/△聯結、△/Y聯結(AX-BY-CZ)、△/Y聯結(AX-CZ-BY)。測量溫度：待測變壓器當前油溫，用于將測試結果校正到額定溫度，單位:℃。校正溫度：用于將與溫度有關的測試參數從當前測試溫度校正到額定溫度，單位:℃。（2）用戶測試參數 試品編號：可輸入多十位數字或英文字符（如出廠編號），用于標識被測設備。CT 變比： 是指外接電流互感器的變比，無互感器時默認變比為1。PT 變比： 是指外接電壓互感器的變比，無互感器時默認變比為1。測量模式：采用單相電源，依次在ab、bc、ca相加壓，完成三相的輪流測試。分為：三相同測：接好三相測試線自動進行三相測試。三相手動：三相變壓器采用固定A，B兩相輸出作為單相，分別對變壓器的各相進行測試。 鎖屏電流：是指在測量狀態中，達到該電流后儀器自動記錄測試數據并停止測量；測試人員：輸入測量人員姓名，用于記錄存檔。選擇電源：分為外接、內接。外接是使用調壓器加壓測試，內接是使用內部電源加壓測試。上述的參數應根據實際情況輸入，如果只測短路阻抗、短路電抗、短路電感，則不需要輸入輔助參數；如果同時需要測阻抗電壓值，則要輸入全部試品參數，否則會得到錯誤的測試結果。當所有的參數已設置好后，點擊“測試”按鈕進入測量界面。提示1： 分接電壓的輸入要與分接位置相對應， 否則影響短路阻抗電壓測試數據。

<河池>天正華意電氣設備有限公司 河池異頻介質損耗全自動測試儀公司發貨快

河池絕緣油含氣量測定儀按排油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值45秒。4.按濾油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值180秒。5.按油樣體積設定油樣體積，小鍵盤數字鍵輸入油樣體積，單位mL，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值25mL。6.按大氣壓倍數設定大氣壓倍數，小鍵盤輸入數字，按小鍵盤確認鍵確認輸入，取消鍵取消。7.按English按鈕，操作界面進入英文操作界面。8.按標定鍵執行標定程序。9.按校驗鍵執行校驗程序。10.按排油鍵執行排油程序。11.按?鍵保存設置輸入。12.按↖返回主畫面。13.按檢漏按鈕執行檢漏程序。1）、標定：按標定按鈕進入標定程序，儀器會自動定量進油25ml，并在濾油后提示您用1ml針筒分別往脫氣罐中注入空氣0.15、0.35、0.5、0.5、0.5、0.5ml用來求油中含氣量10％之內的校正曲線，做油樣時會根據此曲線來計算出油中的含氣量。注意儀器出廠前已經詳細標定，在使用過程中一般不需要標定，如果確實需要重新標定，您必須要選擇密封性很好的針筒，并把針芯一端浸一些變壓器油后再插入針管內，以針芯和針管的配合處充滿油為，這樣油可以更好地幫助針筒起到密封作用，也可以涂些硅脂等幫助密封。
