鶴崗變壓器有載開關測試儀單相變壓器測試①單相測試主要用于測量單相變壓器的短路阻抗，在短路阻抗測量界面下選擇“5、單相變壓器測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。在參數設置界面輸入相關參數后按“確認”鍵，進入測試界面，如圖十三：圖十三②接線方法短接變壓器的對側接線端子a-x。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十四所示2、變壓器三相負載的測量 圖十四①測試方法在主菜單界面選擇“三相負載”菜單，按“確認”鍵進入?yún)?shù)設置界面，如圖十五： 圖十五按“選擇”鍵選擇輸入項；←、→ 鍵用來改變輸入位；↑、↓鍵用來改變輸入位數值的大??；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數后即可進入測量界面，如圖十六：圖十六在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、顯示的“阻抗電壓” 、“額定損耗”均是指參數輸入折算溫度下的折算值。B、由于附加損耗中各部分損耗與頻率的關系各不同，而且各部分所占的比例也難分開，不好校正，當負載試驗電源的頻率與額定頻率相比其偏差小于5%時，對負載損耗的測量精度影響不大，滿足本儀器精度。 即負載損耗測試適用的電源頻率為50Hz±5%。當試驗頻率不等于額定頻率時（其偏差小于5%），負載損耗可以認為近似相等。

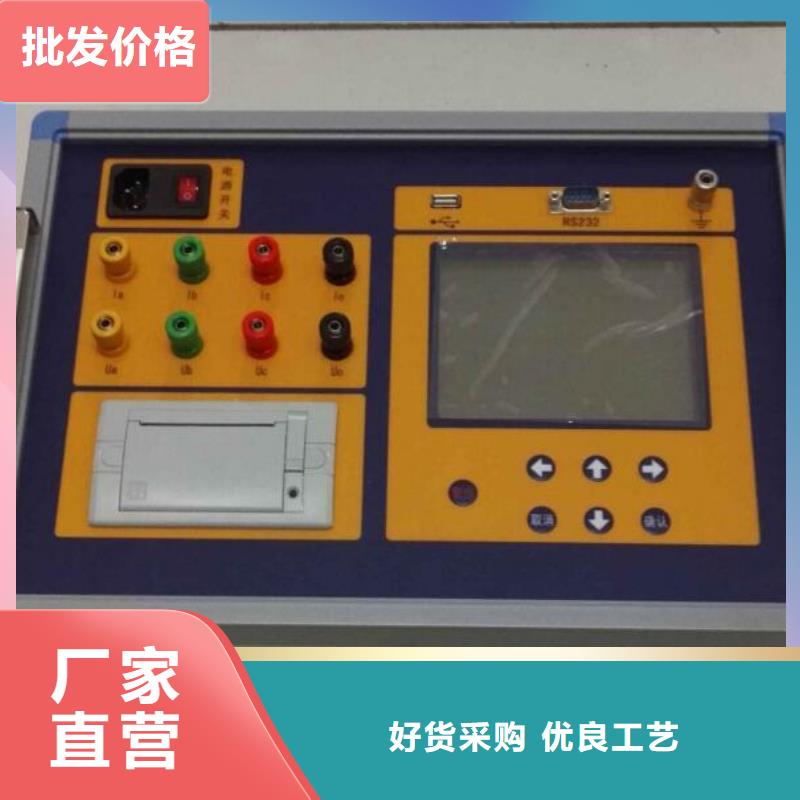

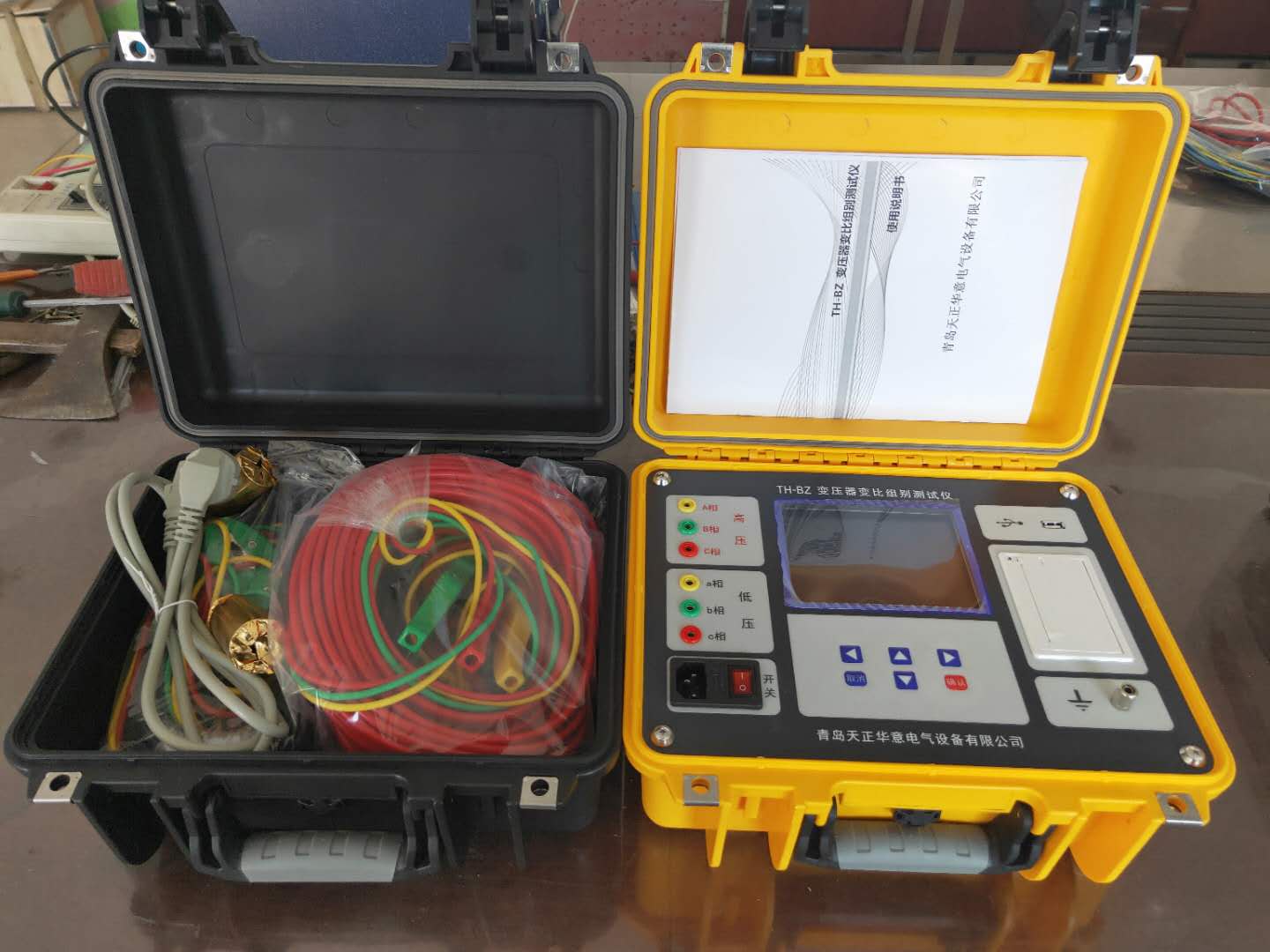

鶴崗變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。

鶴崗變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”?，F(xiàn)在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試。可參照說明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。

鶴崗變壓器有載開關測試儀阻抗電壓進行了頻率校正（50Hz）。②接線方法短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖十七所示：圖十七 變壓器三相負載測試接線圖3、變壓器三相空載的測量 ①測試方法在主菜單界面選擇“三相空載”菜單，按“確認”鍵進入?yún)?shù)設置界面，如圖十八：圖十八按 “選擇”鍵選擇輸入項；←、→ 鍵用來選擇輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數（作為默認值）后進入測量界面。三相空載測試界面如圖十九： 圖十九在此測量界面按“打印”鍵可打印數據，按“存儲”鍵存儲數據，按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、電壓校正系數n=2；波形校正Po=Po′(1+d），d指電壓波形畸變系數，通常為負值。B、當試驗頻率f與額定頻率fr有差異、且偏差不大于±5%時，頻率校正如下：a、當磁通一定時，頻率和電壓成正比，施加電壓應用Uf′代替Ur，按下式計算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——頻率為f時，產生額定磁通的勵磁電壓，單位為kV；Ur ——頻率為額定值fr時的變壓器低壓側的額定電壓，單位為kV。(三表法測量應顯示相電壓，故本儀器中Uf為低壓側的額定相電壓即Uf= Uf′/ )b、空載損耗按冷軋硅鋼片校正。c、當試驗頻率與額定頻率相差不超過±5%時，測得的空載電流不需要校正。②接線方法將三相電源的“Ua”、“Ub”、“Uc”分別接入儀器輸入端子的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如變壓器有中性點，將中性點接到儀器的“出Uo”接線端子，變壓器的高壓側開路。

鶴崗變壓器有載開關測試儀阻抗電壓進行了頻率校正（50Hz）。②接線方法短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖十七所示：圖十七 變壓器三相負載測試接線圖3、變壓器三相空載的測量 ①測試方法在主菜單界面選擇“三相空載”菜單，按“確認”鍵進入?yún)?shù)設置界面，如圖十八：圖十八按 “選擇”鍵選擇輸入項；←、→ 鍵用來選擇輸入位；↑、↓鍵用來改變輸入位數值的大??；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數（作為默認值）后進入測量界面。三相空載測試界面如圖十九： 圖十九在此測量界面按“打印”鍵可打印數據，按“存儲”鍵存儲數據，按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、電壓校正系數n=2；波形校正Po=Po′(1+d），d指電壓波形畸變系數，通常為負值。B、當試驗頻率f與額定頻率fr有差異、且偏差不大于±5%時，頻率校正如下：a、當磁通一定時，頻率和電壓成正比，施加電壓應用Uf′代替Ur，按下式計算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——頻率為f時，產生額定磁通的勵磁電壓，單位為kV；Ur ——頻率為額定值fr時的變壓器低壓側的額定電壓，單位為kV。(三表法測量應顯示相電壓，故本儀器中Uf為低壓側的額定相電壓即Uf= Uf′/ )b、空載損耗按冷軋硅鋼片校正。c、當試驗頻率與額定頻率相差不超過±5%時，測得的空載電流不需要校正。②接線方法將三相電源的“Ua”、“Ub”、“Uc”分別接入儀器輸入端子的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如變壓器有中性點，將中性點接到儀器的“出Uo”接線端子，變壓器的高壓側開路。
