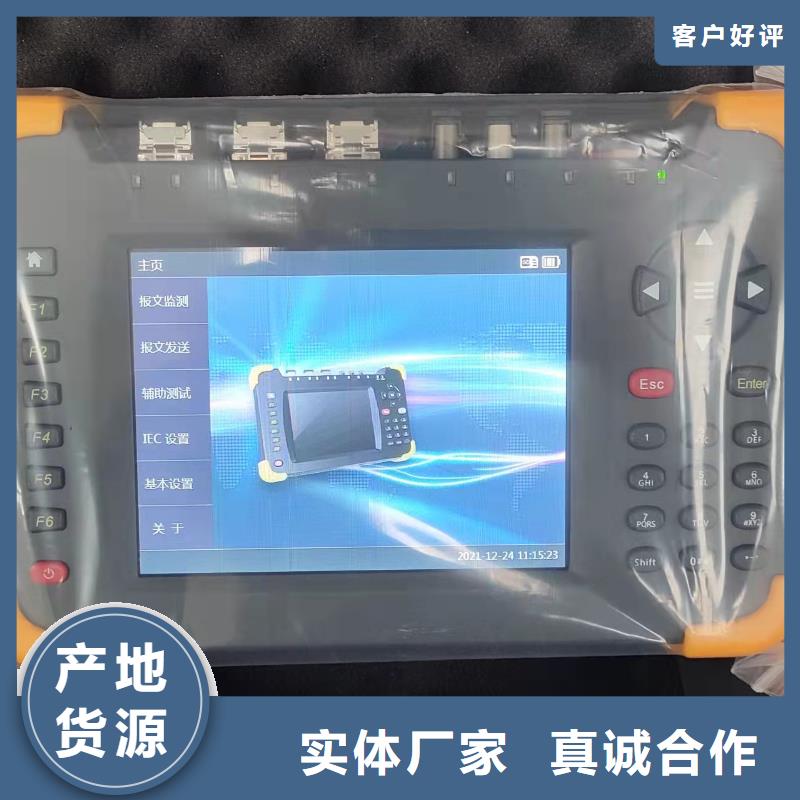

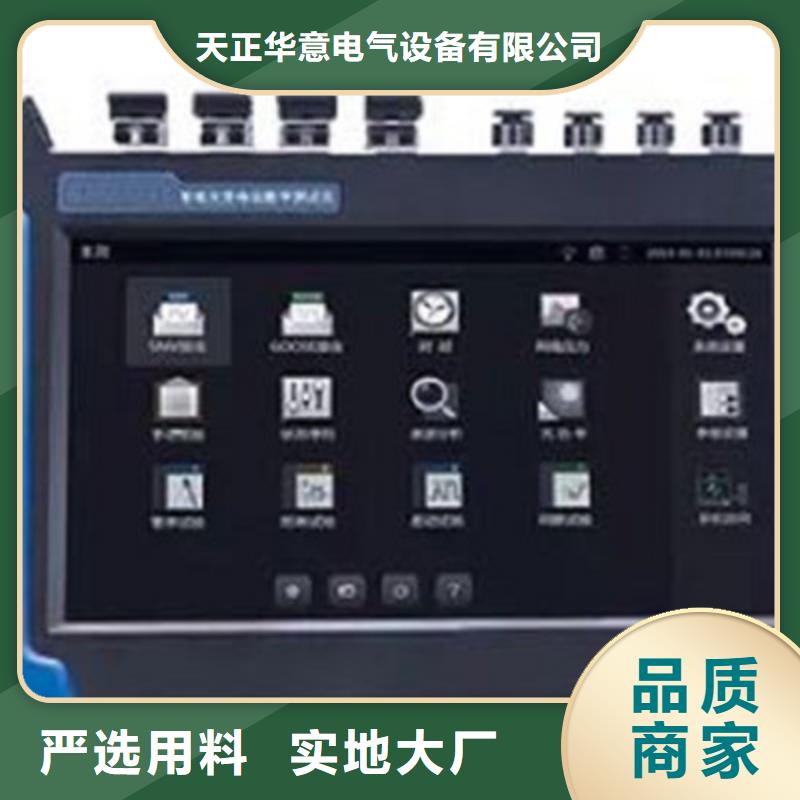

三門峽手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；

<三門峽>天正華意電氣設備有限公司

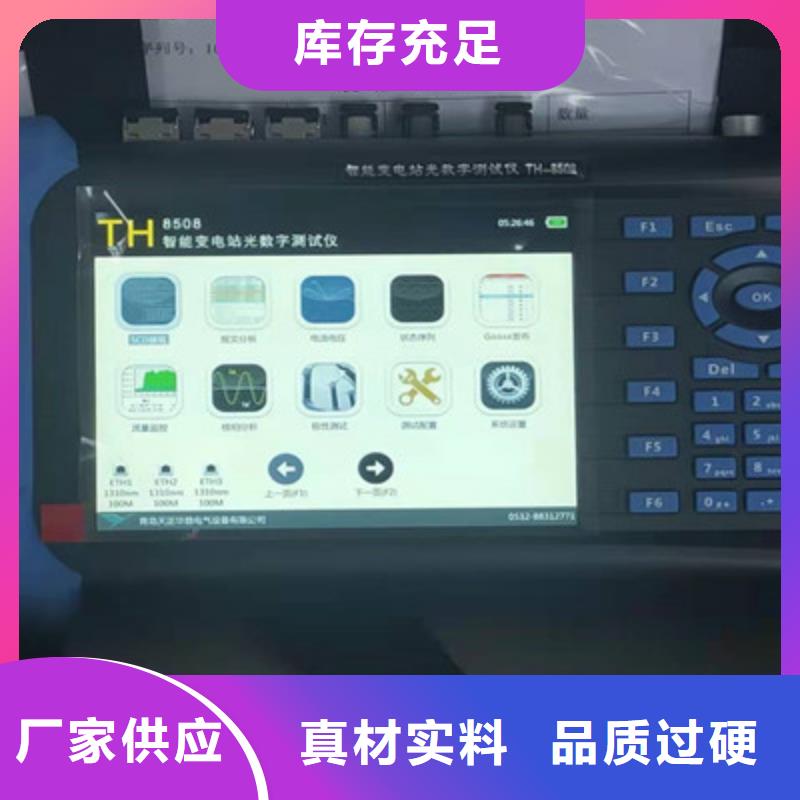

三門峽手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

智能變電站保護測試儀三門峽

三門峽手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

<三門峽>天正華意電氣設備有限公司

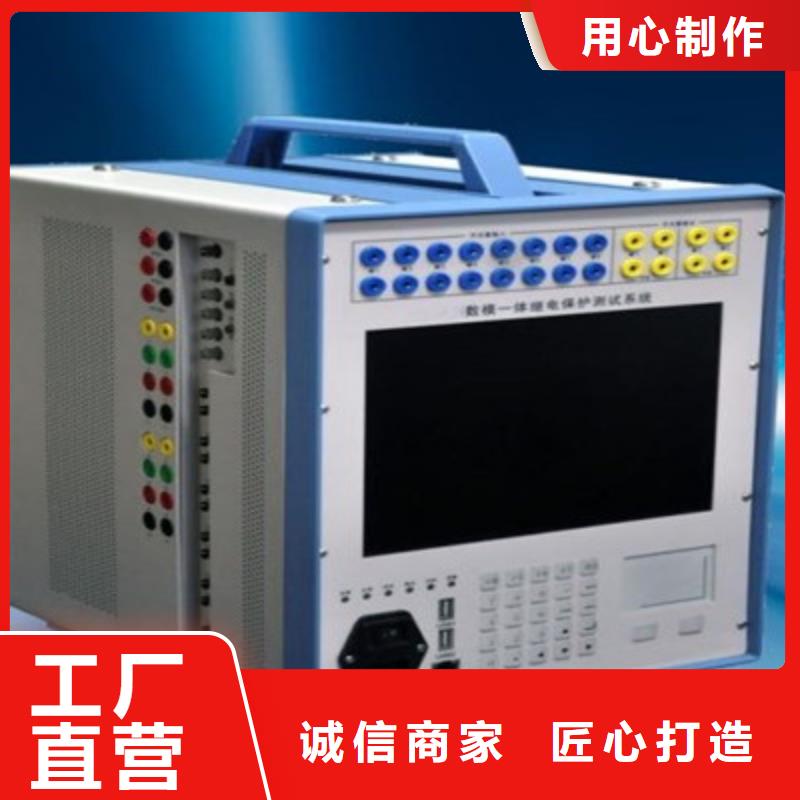

三門峽手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

三門峽手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

<三門峽>天正華意電氣設備有限公司 智能變電站保護測試儀三門峽

三門峽手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源（from）或目的（to)。基本信息瀏覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

<三門峽>天正華意電氣設備有限公司

三門峽手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

三門峽手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

<三門峽>天正華意電氣設備有限公司 智能變電站保護測試儀三門峽

三門峽手持式光數字測試儀 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。

三門峽手持式光數字測試儀數字化的保護和智能設備的測試儀器相應的也必須滿足一系列應因而生的新需求，內置GPS同步時鐘和嵌入式工控機且可外接功放的光數字繼電保護測試儀就是為了滿足這些新需求而精心研制的第三代全新系統， 業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。2、用途及其適用范圍傳統繼電保護、儀器儀表等二次設備的模擬量輸入信號是經電纜傳輸的二次電壓、電流的模擬量，開入、開出采用硬接點連接。數字繼電保護、儀器儀表等二次設備的模擬量輸入信號是經光纜傳輸的基于IEC 61850通訊協議的電壓、電流的數字量，開入、開出采用經光纜傳輸的基于IEC 61850通訊協議的數字信號。IEC61850標準定義了采樣值傳輸（Sampling Measured Value，簡稱SMV）和通用面向對象的變電站事件（Generic Object Oriented Substation Events，簡稱GOOSE）兩種抽象模型：1、SMV模型應用于采樣值傳輸及相關服務，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三種格式。2、GOOSE模型提供了變電站事件（如命令、告警等）快速傳輸機制，用于跳閘和故障錄波啟動等報文的傳輸。GOOSE 采用組播方式傳送數據以太網傳輸方式有點對點、廣播和組播，GOOSE 采用連續多次傳送的方式實現可靠傳輸。

---
