吉林變壓器油色譜在線監測系統儀器的故障與排除沒有色譜峰故障判斷檢查方法和修理1．記錄器接觸不良1．檢查記錄器接線2．記錄器故障2．看儀器說明書，排除記錄器故障3．進樣器溫度太低3．增加進樣器溫度4．注射器堵塞4．更換注射器5．放大器電源斷開5．檢查放大器， 6．沒有載氣通過6．檢查載氣流路是否堵塞，或氣瓶中氣源用完7．硅橡膠漏氣7．更換硅橡膠8．無火8．點火9．FID極化電壓接觸不良9．排除極化電壓連接不良現象正常滯留時間而靈敏度下降故障判斷檢查方法及修理1．注射器漏氣1．更換注射器2．靈敏度的選擇不當2．選擇適當的靈敏度3．載氣漏3．探漏并做相應的處理4．氫氣和空氣流量選擇不當（FID）4．調正它們的流量5．檢測器無高壓（FID）5．裝上高電壓拖尾峰故障判斷檢查方法及修理1．進樣管污染1．清洗進樣器管子2．層析柱爐溫太低2．增加層析柱溫度 3．進樣溫度太低3．調高進樣器溫度5．層析柱選擇不當4．選擇適當的色譜柱伸舌峰故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．樣品凝集在系統中2．先提高柱溫，再選擇適當的進樣器，色譜柱，檢測器溫度色譜峰分離不好故障判斷檢查方法及修理1．柱過短1．選擇較長色譜柱2．固定液流失2．更換層析柱或老化色譜柱3．柱溫度太高3．降低柱溫4．固定液選擇不正確4．選擇適當色譜柱5．載氣流速太高或太低5．調整載氣流量平頂峰故障判斷檢查方法及處理1．放大器輸入飽和1．降低樣品量，降低放大器靈敏度2．記錄器零點位置發生變化2．檢查記錄器零點位置并做相應的處理基線突變故障判斷檢查方法及處理1．外電場干擾1．排除影響儀器正常工作的外電場干擾2．電源插頭接觸不良2．把電源插座安裝牢固3．氫氣、空氣流量選擇不當3．重新調整氫氣和空氣的流量恒溫操作時有不規則基線波動故障判斷檢查方法及修理1．儀器安裝的位置不好

吉林變壓器油色譜在線監測系統 本儀器內部裝有高靈敏度檢測器，此型號儀器必須在有高純載氣（99.999％氮氣或氬氣）的情況下才能正常開機工作，否則會嚴重損壞儀器。3.除本儀器的生產商以外，請不要自行拆裝儀器！如果用戶自行拆裝儀器，本公司將終止進行保修服務和相關的后續維修服務，其后果由用戶自行承擔。友情特別提示尊敬的用戶：感謝您選擇了本公司生產的變壓器油色譜儀！本裝置是按照規程青島天正華意電氣設備有限公司是根據GB/T26983標準生產制造，為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

<吉林>天正華意電氣設備有限公司 吉林絕緣油氣相色譜儀種類

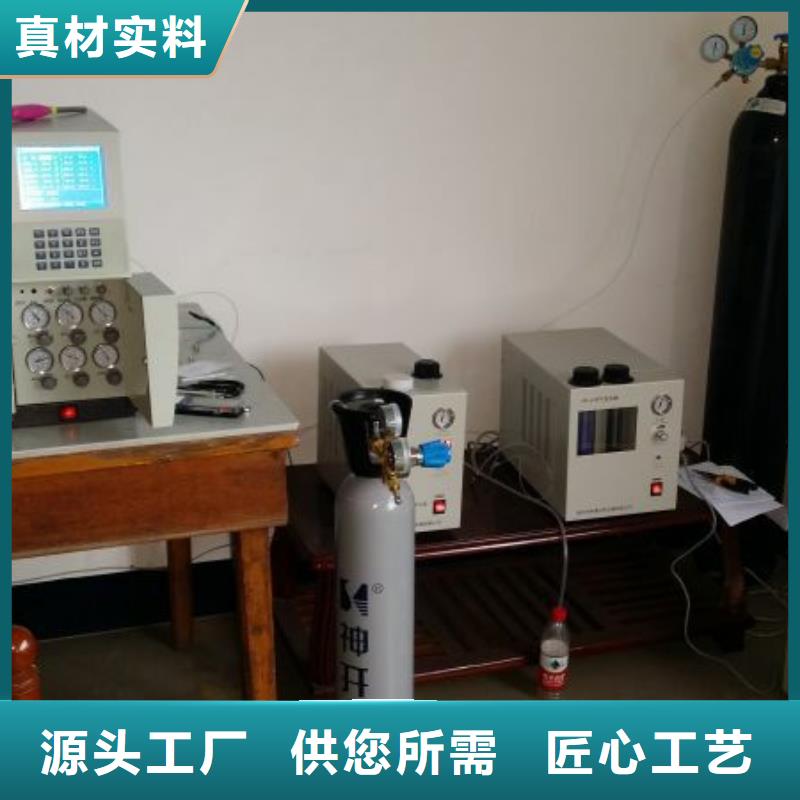

吉林變壓器油色譜在線監測系統 儀器可進行恒溫和程序升溫操作。柱室配有柔性后開門自動控溫系統，柱箱性能優良。溫度控制精度高，升、降溫速度快。能實現近室溫操作。氣路流程靈活、可靠，易于擴展，適于多種檢測和進樣組合。檢測器采用單元化組合設計，安裝維護方便，本儀器可配置多種檢測器（TCD、FID、ECD、FPD和NPD），根據用戶分析需要進行配置，本儀器多可同時安裝四種檢測器。儀器的進樣系統可選配填充柱柱頭進樣、玻璃內襯快速進樣、帶有隔膜清洗功能的毛細管柱分流/不分流進樣等多種進樣裝置。儀器的信號輸出可與各種色譜數據處理機和色譜工作站等外圍數據處理設備或繪圖設備方便連接。儀器具有載氣氣路斷氣保護功能。可有效保護色譜柱及TCD操作時的熱敏元件不受損壞。預置備用溫控端口，易于擴展使用。儀器具有超溫保護功能，任何一路溫控超過保護溫度，儀器將斷電保護并報警。圖一 儀器外型結構三、安裝前的準備工作1、安裝前準備（1）工作室與工作臺：工作室周圍不應受易燃、易爆的氣體以及強大的電磁場和電火花干擾，室內要求通風良好；工作臺應能承受整套儀器的重量、工作臺后面應留有適當間隙（約50cm）以便工作和檢修）。

<吉林>天正華意電氣設備有限公司 吉林絕緣油氣相色譜儀種類

吉林變壓器油色譜在線監測系統氫焰檢測器結構（FID）變壓器油色譜儀氫焰檢測器結構如圖二十二所示：圖二十二 變壓器油色譜儀氫焰檢測器結構1、收集筒 2絕緣瓷環3.極化電壓環 噴嘴4.信號線5.基座 6.加熱塊由于檢測器采用根部加熱，一般不會發生冷凝現象，柱子可直接插到噴嘴根部，以減小柱后死體積。二、FID微電流放大器電原理方框圖 見圖二十三圖二十三 FID微電流放大器電原理方框圖變壓器油色譜儀FID板連線見下圖三、使用注意事項：1、應嚴格注意氣路清潔。2、放大器必須良好接地。3、載氣、氫氣、空氣氣路穩壓閥，出廠時都已定值，如要改變，調節方法如下：（1）載氣：N2，減氣閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.30Mpa，然后根據需要調節各自穩流閥。（2）H2氣路：減壓閥開至0.25Mpa，把針形調節閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節各自的針形調節閥。（3）空氣氣路：減壓閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節穩中有各自的針形調節。4、等到柱溫和汽化溫度基本穩定后，方可通氣點火，FID必須使用N2、H2和空氣三種氣體，同時調節到適當的流速上。N2、H2、空氣流速讀取：N2流速通過面板壓力表顯示。H2和空氣流速可壓力表指示從儀器流量曲線圖中查得。N2流速和H2流速比值一般為1：0.95，H2流速和空氣流速比值一般為1:10，靈敏度較佳，基流小。總之，流過噴咀的總流速應小于100ml/min左右較佳。5、要求檢測器溫度比柱溫要400C，這樣氫焰檢測室根部與柱室溫度相近，防止樣品冷凝。6、如果以H2作載（這樣便可兼作燃氣）時，應在原氫氣氣路中通入合適的氮氣，防止靈敏度下降，確保定量準確度。7、未安裝色譜柱前，嚴禁接通H2，否則會造成柱室里充滿氫氣，開機后會引起爆炸，一定當心！ 。

<吉林>天正華意電氣設備有限公司
吉林絕緣油氣相色譜儀種類

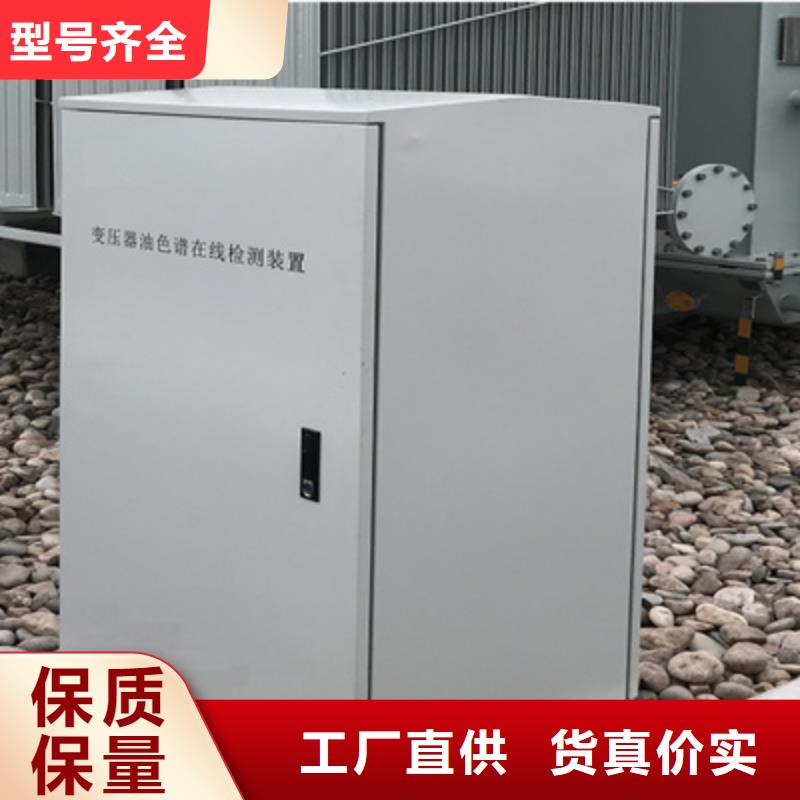

吉林變壓器油色譜在線監測系統概述感謝您選用TH- 9100變壓器油色譜在線監測系統。為確保、正確使用本監測系統，請您詳細閱讀并保存本使用手冊。1.1須知從事本系統安裝、運行操作及維護的所有人員：1、必須具備相應的專業技術資質；2、嚴格遵守本使用手冊的相關說明；3、不得在系統后臺數據服務器上玩游戲、瀏覽網頁；4、不得在系統后臺數據服務器上安裝其它任何軟件，避免造成不必要的沖突。違反以上操作可能導致：1、降低系統監測精度，危害系統使用壽命；2、可能損壞本系統設備或用戶的其他設備；3、造成不必要的傷害。1.2相關標準本系統引用下列標準，并由此規定了本系統的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。1、GB7597－1987電力用油取樣方法2、GB/T7601－1987運行中變壓器油水分測定法3、GB/T14542－93運行中變壓器油的維護管理規定4、DL/T 596－1996 電力設備性試驗規程5、DL/T 572－1995 電力變壓器運行規程6、GB /T 7252一2000變壓器油中溶解氣體分析和判斷導則7、GB/T17623－1998 絕緣油中溶解氣體組份含量的氣相色譜測定法8、GB/T 2423－2001電工電子產品環境試驗9、GB/T 17626－1998電磁兼容 試驗和測量技術10、GB/T 13384－1992機電產品包裝通用技術要求11、GB190—1990危險貨物包裝標志12、GB5099－1994鋼質無縫氣瓶13、GB 4208－1993外殼防護等級（IP代碼）1.3應用范圍TH- 9100變壓器油色譜在線監測系統適用于110KV及以上電壓等級電力變壓器、330KV及以上電壓等級高壓并聯電抗器的運行狀態監測。作為狀態監測傳感層設備，主要完成智能變電站一次充油設備狀態監測參量的本地測量、數據通信功能，滿足智能化變電站基于IEC61850的通信要求，實現全數字式數據采集傳輸。系統是否只用于規定的用途， 由用戶負責。為了起見，在系統的安裝、改進、投入運行和更新過程中，事前未經本公司同意不能進行其他未授權的作業。

<吉林>天正華意電氣設備有限公司

吉林變壓器油色譜在線監測系統氫焰檢測器結構（FID）變壓器油色譜儀氫焰檢測器結構如圖二十二所示：圖二十二 變壓器油色譜儀氫焰檢測器結構1、收集筒 2絕緣瓷環3.極化電壓環 噴嘴4.信號線5.基座 6.加熱塊由于檢測器采用根部加熱，一般不會發生冷凝現象，柱子可直接插到噴嘴根部，以減小柱后死體積。二、FID微電流放大器電原理方框圖 見圖二十三圖二十三 FID微電流放大器電原理方框圖變壓器油色譜儀FID板連線見下圖三、使用注意事項：1、應嚴格注意氣路清潔。2、放大器必須良好接地。3、載氣、氫氣、空氣氣路穩壓閥，出廠時都已定值，如要改變，調節方法如下：（1）載氣：N2，減氣閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.30Mpa，然后根據需要調節各自穩流閥。（2）H2氣路：減壓閥開至0.25Mpa，把針形調節閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節各自的針形調節閥。（3）空氣氣路：減壓閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節穩中有各自的針形調節。4、等到柱溫和汽化溫度基本穩定后，方可通氣點火，FID必須使用N2、H2和空氣三種氣體，同時調節到適當的流速上。N2、H2、空氣流速讀取：N2流速通過面板壓力表顯示。H2和空氣流速可壓力表指示從儀器流量曲線圖中查得。N2流速和H2流速比值一般為1：0.95，H2流速和空氣流速比值一般為1:10，靈敏度較佳，基流小。總之，流過噴咀的總流速應小于100ml/min左右較佳。5、要求檢測器溫度比柱溫要400C，這樣氫焰檢測室根部與柱室溫度相近，防止樣品冷凝。6、如果以H2作載（這樣便可兼作燃氣）時，應在原氫氣氣路中通入合適的氮氣，防止靈敏度下降，確保定量準確度。7、未安裝色譜柱前，嚴禁接通H2，否則會造成柱室里充滿氫氣，開機后會引起爆炸，一定當心！ 。

吉林變壓器油色譜在線監測系統系統運行確認系統連接正常后即可執行系統的正常運行操作。在系統的初始化設定中，用戶可以結合實際情況進行采樣時間的設定。數據自動采集、檢測周期，系統默認為每24小時/次。本系統小檢測周期為2小時/次、檢測周期為30天/次。初始安裝運行可點擊采樣開始鍵實現隨機采樣。5.5日常維護1、檢查系統運行程序是否處于正常運行狀態。正常運行狀態是指運行程序未被不正常關閉、系統通信正常，能獲得正常的日常監測數據等。2、檢查供電是否正常。供電正常指主電源、220V交流電源常開狀態。3、檢查取油/回油管與變壓器連接處是否有泄漏異常。4、檢查載氣壓力指示是否正常。壓力指示分別為：減壓閥氣瓶總壓力指示應在5.0Kg/cm2以上，如低于該壓力需及時更換新的載氣；一級減壓后，調試時已將壓力設定在3.5-4.0Kg/cm2范圍內，無論是否更換載氣，此壓力范圍應保持不變。二級減壓指示指的是現場主機上的壓力表指示，此壓力應在1.8-2.0Kg/cm2，調試完畢后，此壓力不允許再次調節，否則將影響系統正常運行。5、載氣更換規程。更換載氣請關閉載氣瓶總閥。總閥關閉后，卸下一級減壓閥出口的不銹鋼連接管并放空壓力，然后卸下減壓閥。新載氣到位后，裝好減壓閥，將不銹鋼管連接到一級減壓閥出口，按上述要求調節好壓力。5.6系統調試1、現場設備安裝完畢，經系統檢查無異常后，可進入調試階段；2、對現場主機送電；3、打開載氣瓶總閥門，調節減壓閥調節柄，使減壓閥二級表壓力在3.5-4.0Kg/cm2左右；4、檢查現場主機面板壓力顯示，壓力表指示值應在1.8-2.0Kg/cm2左右；5、實現現場主機與過程層網絡的通訊連接。調用調試程序，使系統進入載氣管路置換清掃過程，總共需耗時約30分鐘；6、油路、氣路檢漏。系統正常運行必須保證全系統無泄露；7、退出調試程序。使系統進入正式采樣運行。

吉林絕緣油氣相色譜儀種類

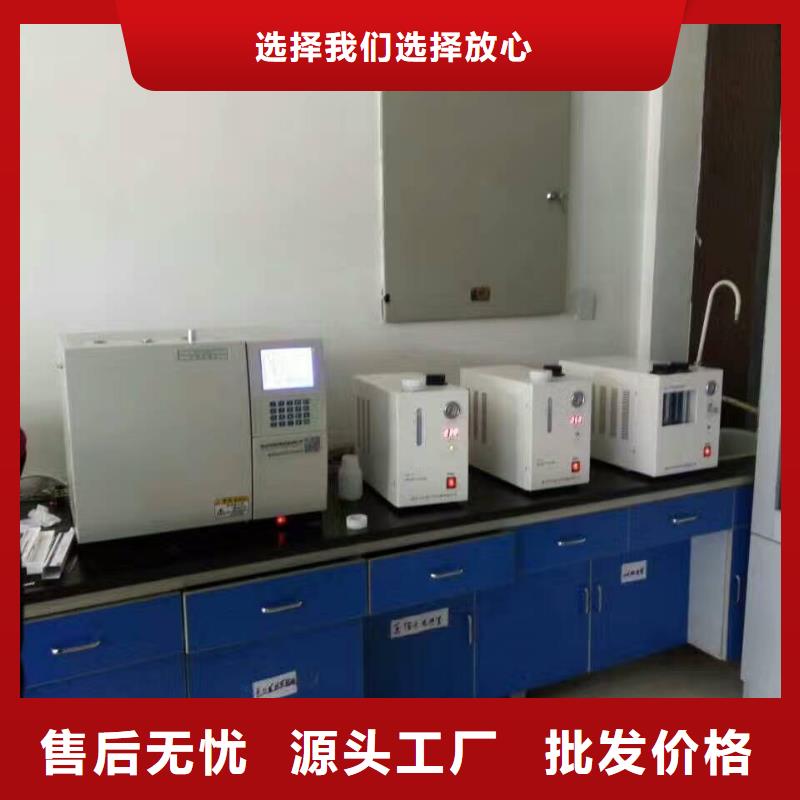

吉林變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好。基本氣路為9路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。

---
