隧道逃生管道-隧道逃生管道尺寸設計要求

隧道逃生管結構尺寸設計：

針對公路隧道施工坍塌事故多發的情況，首次采用新材料（超高分子量聚乙烯材料）對公路隧道施工應急救援通道進行了設計研究。結合人體工程學原理，根據Hertz接觸力學理論，采用Thonroton假設，對超高分子量聚乙烯超高分子量聚乙烯逃生管道的結構尺寸進行了優化，并對通道的連接方式進行了設計。 ，通過抗沖擊性試驗，對超高分子量聚乙烯通道應用于公路隧道施工應急救援的可靠性進行了驗證。試驗結果表明，超高分子量聚乙烯通道結構尺寸合理，可靠，可應用于公路隧道施工應急救援。

根據應用人體測量學的先驅美國專家阿爾文·R·蒂利對人體測量學的研究成果可知，人在爬行移動時，較舒適的情況下爬行高度為800mm，爬行長度為1520mm，如圖2所示



表1不同壁厚尺寸的超高分子量聚乙烯隧道逃生管道沖擊變形值

      從表1中可以看出，隨著圓管壁厚的增加，塊石下落引起的圓管凹陷變形值越來越小。當塊石下落高度ｈ＝7ｍ時、壁厚Ｈ＝24mm時，超高分子量聚乙烯隧道逃 生管道的凹陷變形值Δ＝0.048m，約為圓 管直徑的8%；當下落高度h＝5ｍ時、壁厚Ｈ＝24mm時，凹陷變形值 Δ＝0.038m，變形值更小。此 時，超高分子量聚乙烯隧道逃生管道變形凹陷后，管內的通行 空間為588mm，滿足人體工程學要求，人能通過應急通道。當壁厚較小時，變形值增大，可 能不%當壁厚更大時，盡管性增加，但管材重量 也隨之增加，致使成本上升，搬運困難。 因此，設計中取超高分子量聚乙烯隧道逃生管道壁厚為 30mm是適宜的。

性能表：

用于公路隧道施工中的超高分子量聚乙烯隧道逃生管道在符合人體工程學原理、兼顧牢固性的同時，還需滿足公路隧道施工應急救援功能性要求，連接方式簡單、拆裝方便。因此，對應急救援通道進行了如下結構設計。

本 著拆裝方便的原則，公路超高分子量聚乙烯--隧道逃生管道與管道之間的連接方式為柔性連接。故在安裝施工組織中較為方便，當首次安裝時，只需將兩管對接， 用鐵鏈將兩管端頭的鏈條連接并拉緊扣牢即可。其中，鏈條端配有掛鉤，U型卡與鏈扣相連，鏈條長度可根據扣緊程度由掛鉤扣在U型卡上的位置自由調節。

我公司（15038696358）生產超高分子量聚乙烯隧道逃生管道具有優異的綜合性能，具有其他工程塑料無可比擬的耐沖擊性、抗壓性、耐磨損、抗老化、輕質性，且耐化學腐蝕、衛生、不易粘附，在國外被稱為“神奇的塑料”。因此，其在機械、交通運輸、紡織、造紙、礦業、農業、化工等領域，具有廣泛的引用前景。
●重量輕、僅為鋼管重量的1/3左右，拆裝和搬運方便。
●管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，為公路隧道施工逃生應急救援提供了極為可靠的保障。
●管道環剛度高、耐壓性好、不易變形，在公路隧道施工中發生坍塌時，承壓能力和抗環境破壞能力遠遠超過一般管道。

隧道逃生管道-隧道逃生管道的連接方式

逃生管道連接方式：

1、超高分子量聚乙烯隧道逃生管道連接方式--U型卡鏈扣連接

2、超高分子量聚乙烯隧道逃生管道連接方式--環型抱箍連接

合縱新材料(18037150197)生產的超高分子量聚乙烯隧道逃生管道具有優異的綜合性能，具有其他工程塑料無可比擬的耐沖擊性、抗壓性、耐磨損、抗老化、輕質性，且耐化學腐蝕、衛生、不易粘附，在國外被稱為“神奇的塑料”。因此，其在機械、交通運輸、紡織、造紙、礦業、農業、化工等領域，具有廣泛的引用前景。
●重量輕、僅為鋼管重量的1/3左右，拆裝和搬運方便。
●管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，為公路隧道施工逃生應急救援提供了極為可靠的保障。
●管道環剛度高、耐壓性好、不易變形，在公路隧道施工中發生坍塌時，承壓能力和抗環境破壞能力遠遠超過一般管道。

逃生性能介紹：

  隧道逃生超高分子量聚乙烯管道具有優異的綜合性能，具有其他工程塑料無可比擬的耐沖擊性、抗壓性、耐磨損、抗老化、輕質性，且耐化學腐蝕，在國外被稱為“神奇的塑料”。因此其在機械、交通運輸、紡織、造紙、礦業、農業、化工等領域，具有廣泛的引用前景。

1.耐沖擊性。

耐沖擊是逃生管道，超高分子逃生管道的另一重要特性。他的沖擊強度非常高，他比以耐用消費品沖擊著稱的聚碳酸酯的沖擊強度還高3--5倍，其沖擊強度隨分子量的增加提高。當分子量達到150萬時，沖擊強度達到 值，以后隨著分子量增加沖擊強度有所降低。

2.沖擊能吸收性。

逃生管道，超高分子逃生管道還具有優異的沖擊能吸收性，沖能吸收值在所有塑料中 ，因而，噪音阻尼行很好，具有優良的消音效果。

3.優良的抗內壓強度，逃生管道，超高分子逃生管道耐環境應力開類性，抗快速開裂性。

     超高分子量聚乙烯隧道逃生管道材料重量輕，拆裝和搬運方便；超高分子量聚乙烯隧道逃生管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，超高分子量聚乙烯隧道逃生管道為 公路隧道施工逃生應急救援提供了極為可靠的保障；管道環剛度高、耐壓性好、不易變形，在公路隧道施工中發生坍塌時，承壓能力和抗環境破壞能力遠遠超過 一般管道。交通部門采用新材料（超高分子量聚乙烯）對公路 隧道施工應急救援通道進行了設計。 同時，超高分子量聚乙烯應急救援通道的結構尺寸符合人體工 程學原理，結構簡單，拆裝方便。 ，通過對超高分子量聚乙烯逃生管道和鋼管進行抗沖擊性對比試驗，驗證了超高分子量聚乙烯逃生管道應用于公路隧道施工應急救援的可靠性。

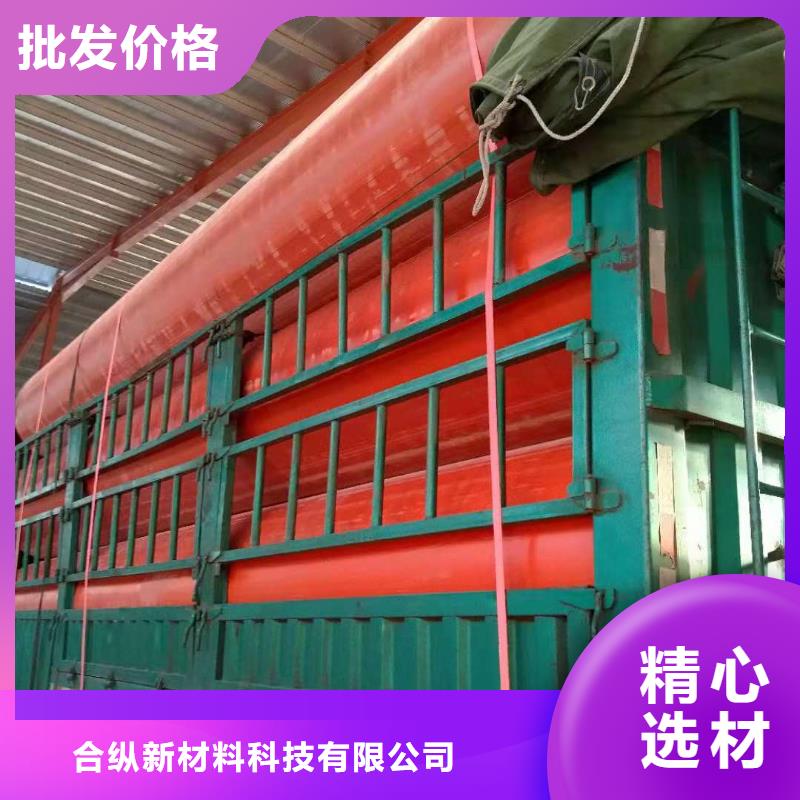

超高分子量聚乙烯隧道逃生管道

——隧道逃生管道廠家現貨直發

鄭州合縱新材料科技有限公司專業生產各類隧道逃生管道，具有相關獨立自主知識產權，符合 相關標準，擁有全自動生產線，規模化生產車間，長期保證現貨三千米以上，全國各地，隨時現貨發運。

鄭州合縱新材料科技有限公司專業生產各類隧道逃生管道，只為把關！重于泰山！一切只為！！！

超高分子量聚乙烯材料具有優異的綜合性能，具有其它工程塑料無可比擬的耐沖擊性、抗壓性、耐磨損、抗老化、輕質性，且耐化學腐蝕、衛生、不易粘附，在國外被稱為“神奇的塑料"。因此，其在機械、交通運輸、紡織、造紙、礦業、農業、化工等領域，具有廣泛的應用前景。

本公司生產的超高分子量聚乙烯隧道逃生管道具有以下特點：

ü 重量輕、僅為鋼管重量的1/3左右，拆裝和搬運方便。

ü 管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，承壓破壞能力遠遠超過一般管道。為公路隧道施工逃生應急救援提供了極為可靠的保障。

ü 材料成本低，為工程項目節約采購成本。

ü 有很強的耐腐蝕能力，使用壽命可達30-50年。  

ü 環境適應性好，尤其是在低溫條件下，相比同類產品具有良好的耐沖擊性。

ü 管道設計合理，安裝方便。隧道逃生管道端口配制標準連接部件、起吊掛圈，簡化施工作業流程，提高施工效率和。
